功能增強型PLC可編程控製器實驗裝置

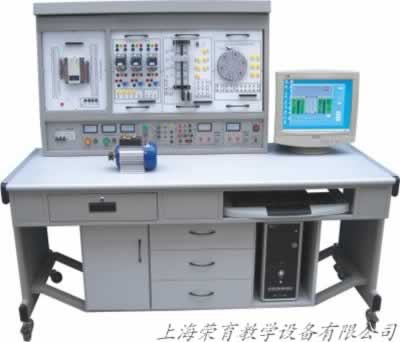

TRYSX-02功能增強型PLC可編程控製器實驗裝置

一、功能增強型PLC可編程控製器實驗裝置簡介：

TRYSX-02功能增強型PLC可編程控製器實驗裝置是專為目前我國各院校開設的《可編程控製器技術》、《可編程控製器及其應用》等課程配套設計的。集可編程邏輯控製器、通信編輯器、編程軟件、工控組態軟件、仿真教學係統、模擬控製實驗掛箱、實物等於一體，可直觀地進行PLC的基本指令訓練，多個應用廣泛的PLC實際應用模擬實驗和實物控製實驗，同時也為了高層次的設計開發實驗提供良好的條件。為了結合教學要求，設計過程中參考了國內多種教材，從中精選出二十七組典型性的實驗項目，配備三相鼠籠異PLC可編程控製器實驗裝置步電機及繼電器，能完成多個電氣控製實驗。

二、功能增強型PLC可編程控製器實驗裝置特點

1、裝置采用組件多結構更換實驗模塊便捷，如需擴展功能或開發新實驗，隻需添加實驗掛箱即可，永不淘汰。

2、雙口接線法PLC主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。

3、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。

4、采用三菱FX係列可編程控製器，功能強大，性能優越，采用模塊化設計，組合靈活。

5、組態棒圖教學采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。

三、功能增強型PLC可編程控製器實驗裝置構成

1、PLC可編程控製器實驗台：提供三相電源，直流穩壓電源及安全保護裝置

2、PLC可編程控製器實驗裝置(掛箱規格：40×24×6cm3)：

3、PLC可編程控製器操作桌

4、編程應用軟件

5、仿真教學軟件

6、工控組態軟件

7、PLC可編程控製器（接口都已引到麵板）及轉接通迅電纜。

8、電腦或手持編程器（用戶自備或代購）四、技術性能

四、功能增強型PLC可編程控製器實驗裝置技術參數：

1、輸入電源：三相四線電源，輸入時指示燈亮。

2、電源輸出：有漏電型保護器、過載、短路保護裝置。

A．三相四線380V輸出，由三隻電壓表指示輸出電壓

B．~220V通過安全插座輸出

C．+24V/2A直流穩壓輸出（數顯）

D．+5V/1A直流穩壓輸出（數顯）

E．±12V/1A直流穩壓輸出（根據裝置需求而定）

3、PLC可編程控製器：

品牌、型號：三菱FX1N­-40mR（輸入24點，輸出16點），也可選擇西門子、歐姆龍，價格另議。

4、重量：100Kg

5、外形尺寸：160×75×150cm3

五、功能增強型PLC可編程控製器實驗裝置基本實驗項目
