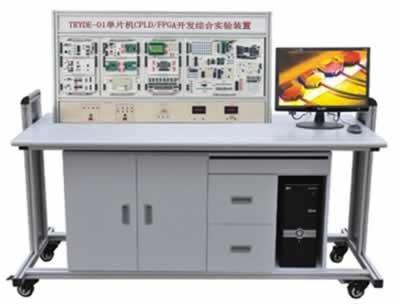

TRYDE-01單片機CPLD/FPGA開發綜合實驗裝置

一、單片機CPLD/FPGA開發綜合實驗裝置產品概述

TRYDE-01單片機CPLD/FPGA開發綜合實驗裝置集MCS-51單片機、CPLD/FPGA及綜合等技術於一體，提供了優化的軟件和硬件集成資源，適合“單片機原理及接口技術”、“CPLD/FPGA原理及其應用技術”教學大綱的要求，教學實驗係統提供了豐富的硬件接口電路和功能模塊，並提供各種接口電路的應用範例和測試程序以及詳細的應用說明，幫助用戶快速地掌握這些接口的應用方法，是各高等院校開展單片機、CPLD/FPGA教學、課程設計、電子設計競賽及科研開發的理想教學設備。

二、單片機CPLD/FPGA開發綜合實驗裝置係統特點

1、MCS-51單片機係統

豐富的接口電路，這些單片機接口電路涵蓋了MCU的各個應用領域，並能夠提供用戶

的應用和設計的方法。CPU芯片引腳引出，可以任意的連接自己的實際應用係統。配有專業的SY-3000型高性能MCS-51硬件仿真器，64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和用戶CPU獨立運行，具有編輯、編譯、下載、單步、跟蹤、斷點、運行等多種功能。上位仿真軟件支持匯編、C語言。可運行於WIN98/2000/NT/XP操作係統平台。

2、CPLD/FPGA係統，包含數字和模擬EDA係統

數字EDA係統配有Altera公司的EP1K30器件，具有30000門的FPGA芯片，可兼容多種電壓內核芯片。也可配置Lattice公司的ISPLSI1032E器件，具有6000門的CPLD芯片。

模擬EDA係統配有Lattice公司的ispPAC係列器件，配套專用編程下載線和下載軟件。

3、可選配C8051F020單片機模塊，配備EC5仿真器。

4、可選配我公司產品DAQ數控式創新實驗平台,可完成如四層電梯、交通燈控製、水塔水位自動控製等多達15個創新實驗。

三、單片機CPLD/FPGA開發綜合實驗裝置技術性能

1、輸入電源：單相三線220V±10%50HZ

2、工作環境：溫度-10℃~+50℃相對濕度<85%（25℃）海拔<4000m

3、絕緣電阻：大於3MΩ

4、裝機容量：小於0.5Kva

5、外形尺寸：135cm×60clm×140cm，以產品實物為準

四、單片機CPLD/FPGA開發綜合實驗裝置係統配置

1．控製器單元掛箱：掛箱主要用於插接不同的CPU模塊。掛箱上包含了CPU模塊的接口插座和基本實驗電路及係統擴展電路，可單獨完成大部分的基本實驗，掛箱上有三個(40P、40P、20P)扁平電纜接口槽用於和其他掛箱連接。掛箱上的資源如下：

(1)8155接口模塊	(2)8255接口模塊
(3)8279鍵盤顯示接口模塊	(4)8253可編程定時器模塊
(5)MAX813硬件看門狗模塊	(6)I2CEEROM模塊
(7)8250模塊	(8)8251模塊
(9)AT24C02存儲器模塊	(10)PCF8563日曆時鍾模塊
(11)單次脈衝模塊	(12)93C46串行EEPROM模塊
(13)紅外線收發模塊	(14)DS18B20數字溫度傳感器模塊
(15)開關量輸入模塊	(16)關量輸出模塊

控製器單元掛箱支持CPU模塊和譯碼模塊：

模塊名稱	功能指標
51係列CPU模塊	支持80C31、80C51，含32KSRAM、64KROM組成數據總線、地址總線和控製總線
Cygnal51CPU模塊(選配)	采用美國Cygnal公司的嵌入式單片機C8051F020芯片，含32KSRAM，組成數據總線、地址總線和控製總線
譯碼模塊	采用LATTICE公司的ispLSI1016E完成整個係統的譯碼工作

2.信號轉換單元掛箱：掛箱上有三個（40P、40P、20P）扁平電纜接口槽用於和控製器單元掛箱信號連接。

掛箱支持的模塊：

模塊名稱	功能指標
8位並行AD模塊	由AD0809模數轉換電路組成8路8位AD。
8位並行DA模塊	由兩隻DA0832數模轉換電路組成2路8位DA。
12位並行AD模塊	由AD574模數轉換電路組成12位AD。
12位並行DA模塊	由TLV5613數模轉換電路組成12位DA。
I/O擴展模塊	由兩塊74LS244芯片擴展成16路並行輸入電路。由兩塊74LS273芯片擴展成16路並行輸出電路。用74LS164芯片組成串轉並輸出電路。用74LS165芯片組成並轉串輸入電路。
轉換模塊	用LM311實現V/F電路和F/V電路用TLC549芯片組成串行AD轉換電路。用TLC5615芯片組成串行DA轉換電路。

3．通信與打印機單元掛箱：掛箱上有三個（40P、40P、20P）扁平電纜接口槽用於和其他掛箱信號連接，打印機裝在掛箱的底板上。

掛箱支持的模塊：

模塊名稱	功能指標
RS232/RS485/CAN總線通信模塊	由MAX232芯片組成RS232通信電路，MAX485芯片組成RS485通信電路。由SJA1000芯片和TJA1050芯片組成CAN總線電路。
USB通信模塊	由1581芯片組成USB2.0通信模塊
網絡控製器模塊	采用RTL8019AS芯片
微型打印機（選配件）	微型打印機

4．顯示與鍵盤單元掛箱：掛箱上有三個（40P、40P、20P）扁平電纜接口槽用於和其他掛箱信號連接。

掛箱支持的模塊：

模塊名稱	功能指標
靜態顯示模塊	由74LS164芯片驅動
動態顯示模塊	采用8位8段LED數碼管。
液晶顯示模塊	提供128*64點陣的液晶顯示屏
CPLD模塊	采用LATTICE公司1032芯片
4*4行列式鍵盤	公共鍵盤

5、對象掛箱(一)：掛箱上有三個（40P、40P、20P）扁平電纜接口槽用於和其他掛箱信號連接。

掛箱支持的模塊：

模塊名稱	功能指標
繼電器模塊	由兩個5V繼電器、2個12V繼電器和2個24V繼電器組成。
光耦隔離模塊	由3個TLP521-4芯片組成12入12出。
LED顯示模塊	用16個LED燈組成邏輯電平測試電路
開關量模塊	用16個按鍵組成高低電平輸出電路

6、對象掛箱(二)：掛箱上有三個（40P、40P、20P）扁平電纜接口槽用於和其他掛箱信號連接。

掛箱支持的模塊：

模塊名稱	功能指標
IC卡讀寫模塊	I2C總線實現IC卡的讀寫及識別
直流電機	帶驅動小直流電機，測速部分由1個霍爾傳感器組成
步進電機	采用四相步進電機，帶驅動電路
交通燈模塊	采用16個LED燈和四位數碼管組成。
語音處理模塊	采用1730專用語音芯片組成
PWM調製模塊	由324運放芯片組成,用於小直流電機調速

7、EDA掛箱（一）（數字EDA係統CPLD/FPGA）

模塊名稱	功能指標
CPLD器件：Lattice1032E(默認)	Lattice公司6000門CPLD
FPGA器件：EP1K30（選配件）	Altera公司30000門FPGA
VGA接口	VGA接口，接顯示器做彩條信號實驗
PS/2鍵盤接口	PS/2鍵盤接口邏輯設計

8、EDA掛箱（二）（模擬EDA係統）

LATTICEispPAC係列器件IspPAC10及相關外圍、下載電路。

五、單片機CPLD/FPGA開發綜合實驗裝置實驗項目

1、MCS-51單片機實驗項目：

軟件部分實驗：

1．清零程序田	3．拚字程序
5．數據排序實驗	7．無符號雙字節快速乘法子程序
9．多分支程序	2．拆字程序
4．數據區傳送子程序	6．查找相同數據個數
8．多分支程序	10．電腦時鍾實驗

硬件部分實驗：

1．P1口亮燈實	3．P3.3口輸入，P1口輸出實驗
5．8255A、B、C口輸出方波實驗	7．8255控製交通燈
9．並行ADC0809轉換實驗	11．8279鍵盤顯示實驗
13.微型打印機實驗	15.語音芯片ISD173控製實驗（錄音）
17.繼電器控製實驗	19.8253方波實驗
21.16*16LED點陣顯示實驗	23.8250可編程異步通訊接口實驗
25.單片機RS232/485串行發送實驗	27.DS18B20單總線溫度測量實驗
29.串行A/DTLC549轉換實驗	31.PCF8563I²C日曆時鍾實驗
33.PWM脈寬調製實驗	35.74LS165並串轉換
37.AT24C02I2C總線存儲器讀寫實驗	39.電子音樂演奏實驗
41.以太網TCP/IP協議接口實驗	43.LM331F/V轉換實驗
45.AD57412位並行模數轉換實驗	47.4*4行列式鍵盤實驗
49.8位動態顯示器實驗	51.模擬十字路口交通燈實驗
2．P1口轉彎燈實驗	4．工業順序控製實驗
6．8255PA口控製PB口	8．簡單I/O擴展實驗
10．並行DAC0832轉換實驗	*12.通用打印機實驗
14.I2C儲存卡讀寫實驗	16.語音芯片ISD1730控製實驗（放音）
18.步進電機控製	20.小直流電機調速實驗
22.128*64LCD液晶顯示實驗	24.8251可編程通訊接口實驗
26.單片機RS232/485串行接收實驗	28.紅外線遙控收發實驗
30.串行10位D/ATLC5615轉換實驗	32.MAX813看門狗實驗
34.74LS164串並轉換	36.LM331V/F轉換實驗
38.串行存儲芯片93C46讀寫實驗	40.CAN總線通訊接口實驗
42.USB2.0通訊接口實驗	44.LM331V/F轉換實驗
46.TLV561312位並行數模轉換實驗	48.8位靜態顯示器實驗
50.光耦隔離模塊實驗

2．CPLD/FPGA模塊實驗

基本實驗：

1、七人表決器	3、BCD碼加法器
5、格雷碼變換器	7、設計74LS160功能模塊計數器
9、可控脈衝發生器	11、語字母顯示實驗
13、序列檢測器	15、正負脈衝數控調製發生器
2、四位加法器	4、格雷碼變換器
6、觸發器(D,JK)	8、多模加減計數器
10、簡易數碼鎖	12、八位乘法器
14、可變模16位加法計數器	16、秒表設計實驗

模塊實驗：

17、A/D0809模數轉換器實驗	19、（19）步進電機控製實驗
21、16*16LED點陣顯示實驗	23、4*4鍵盤擴展實驗
25、電子音樂演奏實驗	27、RS232串口接收實驗（RECEIVE）
29、異步串口通訊（UART）	31、波形發生器實驗
18、D/A0832數模轉換器實驗	20、小直流電機轉速控製
22、VGA接口彩條信號實驗	24、128*64LCD液晶顯示實驗
26、RS232串口發送實驗（SEND）	28、PS/2鍵盤接口邏輯設計
30、串行A/D轉換實驗TLC549	32、存儲器讀寫實驗

模擬EDA實驗：

33、IspPAC10增益的設定與調整	35、IspPAC10二階濾波器的實現
37、IspPAC10在Single-Ended中的應用	34、IspPAC10增益的放大與衰減
36、IspPAC10電橋測量實驗	38、IspPAC10實現溫度監測
