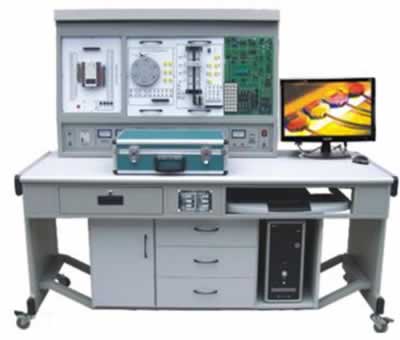

TRYS-01BPLC可編程控製係統單片機實驗開發係統自動控製原理綜合實驗裝置

一、產品功能簡介：

TRYS-01BPLC可編程控製係統單片機實驗開發係統自動控製原理綜合實驗裝置是在“TRYS-01PLC可編程控製器實驗係統”的基礎上增加“單片機實驗開發係統”和“自動控製理論實驗係統“，做到一機多用、資源共享、便於管理。單片機實驗開發係統可完成51/96/8088/8086等CPU的單片機、微機的全部軟、硬件實驗。在單片機仿真實驗係統的基礎上，增加8088十六位微機原理和接口實驗。一體化設計，隻需更換不同的CPU卡，即可支持多種CPU的實驗開發。提供兩種操作平台，既可獨立工作，也可與PC機聯機工作。一機在手，別無他求。它適用於《MSC-51單片機原理與接口》、《MCS-96單片機原理與接口》、《單片機接口技術》、《十六位微機原理與接口》等課程教學。

由MCS-51/96CPU卡組成的單片機仿真實驗係統，除實驗功能外，還具有仿真開發功能，可仿真8031/32、87/89/51/52、89C1051/2051、80C196KB等CPU，外部仿真空間達64K。實驗時指導書中詳細敘述了各實驗的目的、內容，列出了接線圖，程序接口框圖和程序軟盤，省去了教師和實驗輔導老師為設計、準備調試實驗線路和實驗程序所需的工作量，節約了課堂時間，從事單片機應用開發教學實驗的科研人員根據各自的實際需要選擇使用該實驗係統，可幫助使用者以最短的時間準確有效地完成開發與實驗任務。全套裝置設計合理。

自動控製理論實驗係統是配合院校開設自動化類專業的“自動控製理論”、“過程控製”、“自動控製係統”、“化工自動化”、“計算機控製”等課程而設計的小型電子實驗模擬教學實驗裝置，使用簡單、方便、參數選擇範圍大，可靈活地對控製係統進行電子模擬。全套實驗裝置設計合理、功能強大、操作簡單方便。

二、實驗台係統構成 PLC可編程控製係統單片機實驗開發係統自動控製原理綜合實驗裝置

1、PLC可編程控製器實驗屏

2、PLC可編程控製器實驗裝置

3、PLC可編程控製器實驗台

4、編程應用軟件

5、仿真教學軟件

6、PLC及轉接通訊電纜

7、實驗操作桌

8、51/96/8088/8086三合一單片機實驗開發係統（包括係統主板、軟件、步進電機實驗模塊、溫度自動控製實驗模塊、直流電機實驗模塊、音響模塊等）。

9、電腦或手持編程器（用戶自備或代購）。

三、實驗台技術參數

1.PLC主機：輸入：24點輸出16點

2.型號：三菱FX1N-40MR（也可選擇西門子、歐姆龍，價格另議）

3.輸出電壓：直流24V，電壓表指示

4.利用應用軟件編程

5.電源輸入：交流220V，50Hz

6.電流≥2A，電流具有過載保護

7.外形尺寸：160×75×140cm3

四、實驗台實驗內容：

1、PLC可編程控製器實驗係統：

1．與、或、非邏輯功能實驗	2．定時器、計數器功能實驗
3．跳轉、分支功能實驗	4．移位寄存器實驗
5．數據處理功能實驗	6．微分、位操作實驗
7．交通信號燈PLC自動控製實驗	8．攪拌器的PLC自動控製實驗
9．LED數碼官顯示PLC自動控製實驗	10．四層電梯的PLC自動控製實驗
11．加工中心刀具庫選擇控製實驗	12．藝術彩燈造型的PLC控製實驗
13．電機的自動控製實驗	14．步進電機的PLC控製
15．模擬電視發射塔實驗實驗	16．自動送料裝車係統控製實驗
17．自動售貨機實驗	18．自動成型實驗
19．水塔自動供水控製係統實驗	20．郵件自動分揀實驗
21．自動洗衣機控製係統模擬實驗	22．電鍍過程控製實驗

2、單片機實驗係統：

MCS-51單片機實驗

軟件實驗

外部數據存儲器擴展

實驗一清零程序	實驗二拆字程序
實驗三拚字程序	實驗四數據區傳送子程序
實驗五數據排序實驗	實驗六查找相同數個數
實驗七無符號雙字節快速乘法子程序	實驗八多分支程序
實驗九脈衝計數（定時/計數實驗）	實驗十電腦時鍾（定時器、中斷器綜合實驗）
實驗十一二進製轉換到BCD	實驗十二二進製轉換到ASCII
實驗十三八段數碼管顯示	實驗十四鍵盤掃描顯示實驗

硬件實驗

自搭接硬件電路實驗提示

實驗一P1口亮燈實驗	實驗二P1口轉彎燈實驗
實驗三P3.3輸入，P1口輸出	實驗四工業順序控製（中斷控製）
實驗五8255A.B.C輸出方波	實驗六8255PA口控製PB口
實驗七8255控製交通燈	實驗八簡單I/O口擴展實驗
實驗九A/D轉換實驗	實驗十D/A輸出方波
實驗十一電子音響	實驗十二繼電器控製
實驗十三步進電機實驗	實驗十四8253方波
實驗十五串並轉換實驗	實驗十六外部存儲器擴展實驗
實驗十七MCS-51串行口應用實驗㈠——雙機通信	實驗十八MCS-51串行口應用實驗㈡——與PC機通信
實驗十九溫度閉環控製	實驗二十小直流電機調速實驗
實驗二十一外部中斷（急救車與交通燈）

8088/8086係列微機實驗

軟件實驗

實驗一清零程序	實驗二拆字程序
實驗三拚字程序	實驗四數據區移動
實驗五數據排序實驗	實驗六找“零”個數
實驗七32位二進製乘法	實驗八多分支程序
實驗九顯示子程序	實驗十鍵盤掃描顯示實驗
實驗十一二進製轉換到BCD	實驗十二二進製轉換到ASCII

硬件實驗

自搭接硬件電路實驗提示

實驗一8255並行口實驗㈠：A.B.C口輸出方波	實驗二8255並行口實驗㈡：PA口控製PB口
實驗三8255並行口實驗㈢：控製交通燈	實驗四簡單I/O口擴展
實驗五A/D轉換實驗	實驗六D/A轉換實驗㈠：輸出方波
實驗七D/A轉換實驗㈠：輸出鋸齒波	實驗八8259中斷控製器實驗
實驗九定時／計數器：8253方波	實驗十繼電器控製
實驗十一8251串行通信實驗㈠：自發自收	實驗十二8251串行通信實驗㈡：與PC通信
實驗十三步進電機控製	實驗十四小直流電機調速實驗
實驗十五溫度閉環控製	實驗十六音頻驅動實驗

MCS-96單片機實驗

軟件實驗

實驗一清零程序	實驗二拆字程序
實驗三拚字程序	實驗四數據區傳送子程序
實驗五數據排序實驗	實驗六查找相同數個數
實驗七無符號雙字節快速乘法子程序	實驗八多分支程序
實驗九定時器1實驗——定時中斷	實驗十定時器T1和T2同時產生中斷
實驗十一80C196外部中斷實驗	實驗十二80C196軟件方法產生中斷
實驗十三利用HSI測脈衝寬度	實驗十四利用HSI測量單脈衝寬度
實驗十五利用HSO產生單脈衝	實驗十六利用HSO產生連續脈衝
實驗十七軟件定時器	實驗十八80C196A/D轉換實驗
實驗十九利用80C196的PWM產生各種波形	實驗二十二進製轉換到BCD進製轉換到ASCII

硬件實驗

自搭接硬件電路實驗提示

實驗一P1口亮燈實驗	實驗二P1口轉彎燈實驗
實驗三P2.6輸入，P1口輸出	實驗四工業順序控製
實驗五8255A.B.C輸出方波	實驗六8255PA口控製PB口
實驗七8255控製交通燈	實驗八簡單I/O口擴展實驗
實驗九A/D轉換實驗	實驗十D/A輸出方波
實驗十一繼電器控製	實驗十二8253方波
實驗十三80C196串行口實驗	實驗十四LED七段數碼管顯示實驗
實驗十五鍵盤顯示綜合實驗	實驗十六音頻驅動實驗
實驗十七步進電機實驗	實驗十八直流電機實驗
實驗十九外部中斷（急救車與交通燈）

3、自動控製理論實驗開發係統：

（1）典型線型環節的模擬	（2）二階係統的階躍響應
（3）三階係統的頻率響應	（4）線性係統穩定性的研究
（5）控製係統的校正	（6）典型非線性特性
（7）非線性控製係統特性分析
