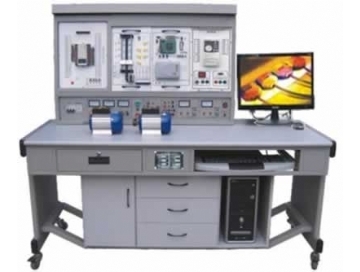

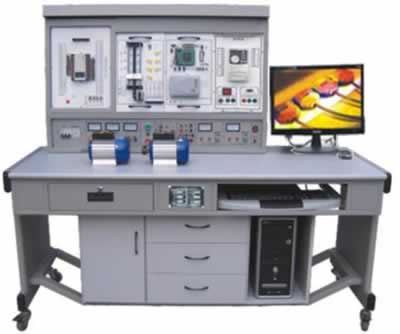

TRYX-02BPLC可編程控製器單片機開發應用係統及變頻調速綜合實訓裝置

一、產品功能簡介：

TRYX-02BPLC可編程控製器單片機開發應用係統及變頻調速綜合實訓裝置集單片機、變頻控製、PLC編程邏輯控製器、通信編輯器、編程軟件、工控組態軟件、仿真教學係統、模擬控製實訓掛箱、實物與於一體，綜合性強、功能齊全。

單片機開發應用係統部分功能強大、實訓內容豐富，可完成單片機接口擴展、數據采集、數據顯示、鍵盤控製、定時器、打印機接口等眾多項目訓練。PLC部分可直觀地進行基本指令訓練，多個應用廣泛的PLC實際應用模擬和實物控製訓練，同時也為了高層次的設計開發實驗實訓提供良好的條件：為了結合教學要求，設計過程參考國內多種教材，從中精選典型性的實訓項目，配備三相鼠籠異步電機及繼電器，能完成多個電氣控製項目訓練。變頻器選用應用廣泛的三菱FR-S520變頻器（用戶也可選用其它品牌的變頻器，價格另議），帶有R485通信接口，可完成變頻調速技術課程的相關教學實訓。

二、實訓裝置特點 PLC可編程控製器單片機開發應用係統及變頻調速綜合實訓裝置

1．實訓裝置采用組件多結構更換實驗模塊便捷，如需擴展功能或開發新實驗，隻需添加實驗掛箱即可，永不淘汰。

2．雙口接線法PLC主機與實驗掛箱之間的連接即可采用自鎖采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。

3．PLC實訓對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。

4．單片機實訓項目豐富，結構科學、合理。

5．采用三菱FX係列可編程控製器，功能強大，性能優越，采用模塊化設計，組合靈活。

6．組態棒圖教學采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。

三、實訓裝置構成

（一）PLC部分

1．PLC可編程控製器實訓台：提供三相電源，直流穩壓電源及安全保護裝置

2．PLC可編程控製器實訓裝置(掛箱規格：40×24×6cm3)

1）PLC001交通信號燈PLC自動控製	2）PLC002攪拌器的PLC自動控製
3）PLC003LED數碼管顯示PLC自動控製（實物）	4）PLC004四層電梯的PLC自動控製（實物）
5）PLC005加工中心刀具庫選擇控製（實物）	6）PLC006藝術彩燈造型的PLC控製
7）PLC007電機的自動控製（實物）	8）PLC008步進電機的PLC控製（實物）
9）PLC009模擬電視發射塔	10）PLC010自動送料裝車係統
11）PLC011自動售貨機	12）PLC012自動成型係統
13）PLC013水塔自動供水係統	14）PLC014郵件自動分揀係統
15）PLC015自動洗衣機係統	16）PLC016電鍍係統
17）PLC017繼電器控製（一）	18）三相鼠籠電動機
19）基礎實驗裝置

3．PLC可編程控製器操作桌

4．編程應用軟件

5．PLC仿真實訓軟件一套

（1）通過PLASH虛擬環境實時顯示PLC的運行狀態

（2）可以實現PLC虛擬接線，並對接線進行錯誤檢查

（3）PLC編程訓練、PLC程序編寫測試等功能

（4）實現PLC運行模擬，對錯誤程序進行檢查

6．工控組態軟件一套：打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、教學效果好的組態棒圖，並進行實訓動態跟蹤教學。

7．PLC可編程控製器（接口都已引到麵板）及轉接通迅電纜。

8．電腦或手持編程器（用戶自備或代購）

（二）單片機部分

1．DP–01單片機實驗掛箱（一）

LED點陣顯示模塊、點陣式字符液晶顯示模塊、8253定時計數器、A/D轉換、D/A轉換、V/F轉換、F/V轉換、串引EEPROM、EEPROM、FlashRom、SRAM、I2C總線接口

2．DP–02單片機實驗掛箱（二）

8251串引口擴展、232總線串引接口、單片機最小應用係統1、單片機最小應用係統2、拔碼開關輸出

3．DP–03單片機實驗掛箱（三）

ISD1420語音控製、IC卡讀寫接口、實時時針/日曆、USB接口、RS232轉RS485接口

4．DP–04單片機實驗掛箱（四）

8279接口電路、8255I/O擴展、8155I/O擴展、動態掃描顯示模塊、轉換接口、MC14433、整列式鍵盤實驗模塊

5．DP–05單片機實驗掛箱（五）

步進電機驅動程序示列、溫度傳感器與溫度控製、汽車轉彎信號燈/十字路口交通燈、數字頻率計、看門狗

6．DP–06單片機實驗掛箱（六）

十六位邏輯電平顯示、繼電器控製接口、常用器件接口、八位邏輯電平輸出、單項脈衝、揚聲器、串引靜態顯示模塊、查詢式鍵盤。

7．DP–07單片機實驗掛箱（七）

主功能邏輯筆、多功能密碼鎖、直流電動機驅動、步進電機驅動、微型打印機與單片機的接口

8．DP–08單片機實驗掛箱（八）

單片機與CPLD實驗、sh51仿真器

（三）頻率調速部分：配備三菱FR-S520變頻器及相關接口附件。

（四）電機導軌及光電編碼器一套

（五）三相異步電動機180W1台

四、實訓裝置技術性能

1、輸入電源：三相四線電源，輸入時指示燈亮。

2、電源輸出：有漏電型保護器、過載、短路保護裝置。

A．三相四線380V輸出，由三隻電壓表指示輸出電壓

B．～220V通過安全插座輸出

C．+24V/2A直流穩壓輸出（數顯）

D．+5V/1A直流穩壓輸出（數顯）

E．±12V/1A直流穩壓輸出（根據裝置需求而定）

3、PLC可編程控製器：

品牌、型號：三菱FX1N40–40mR（輸入24點，輸出16點），也可選擇西門子、歐姆龍，價格另議。

4、重量：100Kg

5、外形尺寸：160×75×150cm3

五、實訓裝置基本實訓項目

（一）PLC部分

1）與、或、非邏輯功能測試	3）跳轉、分支功能訓練
5）數據處理功能訓練	7）交通信號燈PLC自動控製
9）LED數碼官顯示PLC自動控製	11）加工中心刀具庫選擇控製
13）電機的自動控製	15）模擬電視發射塔實驗
17）自動售貨機	19）水塔自動供水控製係統
21）自動洗衣機控製係統模擬訓練	2）定時器、計數器功能測試
4）移位寄存器測試	6）微分、位操作測試
8）攪拌器的PLC自動控製	10）四層電梯的PLC自動控製
12）藝術彩燈造型的PLC控製	14）步進電機的PLC控製
16）自動送料裝車係統控製	18）自動成型訓練
20）郵件自動分揀	22）電鍍過程控製
23）三相鼠籠式異步電動機點動控製和自鎖控製(實物)	24）三相鼠籠式異步電動機聯動正反轉控製(實物)
25）三相鼠籠式異步電動機帶延時正反轉控製(實物)	26）三相鼠籠式異步電動機Y/△轉換起動控製(實物)
27）MSGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗	28）針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。

（二）單片機部分

1．存儲器塊清零	2．二進製到BCD碼轉換
3．二進製到ASCII碼轉換	4．程序跳轉表
5．內存塊移動	6．數據排序
7．P1口輸入、輸出實驗	8．繼電器控製實驗
9．用74LS244讀入數據	10．用74LS273輸出數據
11．串行數據轉換並行數據	12．並行數據轉換串行數據
13．PWM轉換電壓實驗	14．音頻控製實驗
15．8255輸入、輸出實驗	16．8155輸入、輸出實驗
17．5LED靜態串行顯示實驗	18．6LED動態掃描顯示實驗
19．查詢式鍵盤實驗	20．陣列式鍵盤實驗
21．計數器實驗	22．定時器實驗
23．8253定時器實驗	24．外部中斷實驗
25．串行口通訊實驗	26．ADC0809模數轉換實驗
27．DAC0832數模轉換實驗	28．MC14433模數轉換實驗
29．EEPROM外部數據程序存儲器實驗	30．SRAM外部數據存儲器擴展實驗
31．93C46串行EEPROM數據讀寫實驗	32．電子時鍾實驗
33．電子琴模擬實驗	34．打印機控製實驗
35．汽車轉彎信號燈控製實驗	36．溫度傳感器溫度控製實驗
37．溫度過程控製模擬實驗	38．五相步進電機模擬實驗
39．計算器實驗	40．數字頻率計實驗
41．V/F轉換實驗	42．F/V轉換實驗
43．LED點陣顯示實驗	44．字符液晶顯示屏控製實驗
45．8279鍵盤掃描顯示實驗	46．看門狗實驗
47．8251串行口擴展通訊實驗	48．I2C總線讀寫實驗
49．RS232轉RS485實驗	50．USB接口實驗
51．十字路口交通燈控製實驗	52．五功能邏輯筆實驗
53．直流電機驅動調速實驗（實物）	54．步進電機驅動實驗（實物）
55．IC卡讀寫實驗	56．實時時鍾/日曆控製實驗
57．語音芯片控製實驗	58．單片機與CPLD實驗
59．8051與PC機串行口通訊實驗	60．FlashRom外部程序存儲器實驗
61．多功能密碼鎖實驗

（三）變頻調速部分：

1、變頻器功能參數設置與操作	2、變頻器報警與保護功能
3、外部端子點動控製	4、變頻器控製電機正反轉
5、多段速度選擇變頻調速	6、變頻器無級調速
7、基於外部模擬量（電壓/電流）控製方式的變頻調速	8、瞬時停電啟動控製
9、PID變頻調速控製	10、PLC控製變頻器外部端子的電機正反轉
11、PLC控製變頻器外部端子的電機運行時間控製	12、基於PLC數字量控製方式的多段調速
13、基於PLC數字量控製變頻開環調速	14、基於PLC通信方式的的變頻器開環調速
15、變頻器恒壓供水係統的模擬
