TRYX-01PLC可編程控製器實訓裝置

一、PLC可編程控製器實訓裝置簡介

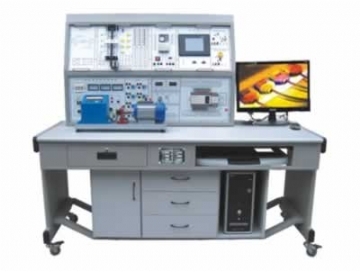

TRYX-01PLC可編程控製器實訓裝置集可編程邏輯控製器、GxDeveloper編程軟件、仿真實訓教學軟件、實訓模塊、實訓實物、電氣實訓網孔板、電氣元器件模塊等於一體。在PLC可編程控製器實訓裝置上，可直觀地進行PLC的基本指令訓練，多個PLC實際應用的模擬及實物控製訓練。PLC可編程控製器實訓裝置配備的主機采用應用廣泛的日本三菱FX係列（FX1N-40MR內置數字量輸入24路數字量輸出16路）可編程控製器，配套SC-09通信編程電纜、三相鼠籠異步電機，並提供實訓所需的+24V/1A、+5V/1A直流電源。

PLC可編程控製器實訓裝置適合高職院校、職業學校、技校的機電設備安裝與維修、機電技術應用、電氣運行與控製、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控製器技術》、《電氣及PLC控製技術》、《PLC應用》的實訓。也適合技工學校、職業培訓學校、職教中心、鑒定站的PLC實操、技能鑒定考核。

二、PLC可編程控製器實訓裝置技術性能

1、輸入電源：三相四線（或三相五線）～380V±10%50Hz

2、工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃)

3、裝置容量：＜500VA

4、重量：＜110Kg

5、外形尺寸：1600mm×750mm×1600mm

6、安全保護：具有漏電壓、漏電流、過載保護裝置

三、PLC可編程控製器實訓裝置基本配置及功能

1、實訓控製屏（鐵質雙層亞光密紋噴塑結構）：掛放實訓模塊，內置滑槽，模塊在實訓屏上可任意移位。

2、實訓桌：鋼木結構，桌麵為防火耐磨材料製作，具有放置工具抽屜、鍵盤托、顯示器擱板。

3、網孔板：具有知識產權的網孔實訓板，結構巧妙，實訓時電氣元件不需螺絲固定，隻需一插一拉即可牢牢固定在網孔板上，省時省力，靈活快捷。

4、控製櫃：

（1）交流電源控製單元

三相四線380V交流電源經空氣開關後給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控製屏的供電由鑰匙開關和啟停開關控製，同時具有漏電告警指示及告警複位。

提供三相四線380V、單相220V電源各一組，由啟停開關控製輸出，並設有保險絲保護。

（2）定時器兼報警記錄儀

定時器兼報警記錄儀，平時作時鍾使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由於接線或操作錯誤所造成的漏電告警次數。

（3）直流電源、直流電壓/電流表、邏輯輸出及指示等

直流電壓：0～10V可調輸出；直流電流：4～20mA；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若幹。

（4）主機實訓組件

配置三菱FX1N-40mR主機，集成數字量I/O（24路數字量輸入16路數字量輸出）、RS-422通信口、SC-09通信編程電纜（也可選用其他品牌主機，價格另儀）。

5、實訓模塊組件

序號	編號	控製對象實訓模塊	實訓教學目標
1	SX1	搶答器/音樂噴泉	通過對搶答係統中各組人員搶答時序的監視和控製，掌握條件判斷控製指令的編寫方法；通過對音樂噴泉控製係統中“水流”及音樂的循環控製，掌握循環指令的編寫方法。
2	SX2	裝配流水線/十字路口交通燈	通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控製，掌握順序控製指令的編寫方法。
3	SX3	水塔水位/天塔之光	通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控製指令的編寫方法。通過對天塔之光閃亮過程的移位控製，掌握移位寄存器指令的編寫方法。
4	SX4	自動送料裝車/四節傳送帶	通過對傳送帶啟停、傳送狀態的控製和對貨物在自動送料裝車係統中流向、流量的控製，掌握較複雜邏輯控製指令的編寫方法。
5	SX5	多種液體混合裝置	通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控製，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。
6	SX6	自動售貨機	通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控製，掌握各種計數器指令及比較輸出指令的編寫方法。
7	SX7	自控軋鋼機/郵件分揀機	通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控製，掌握數值運算指令及中斷指令的編寫方法。
8	SX8	機械手控製/自控成型機	通過對機械手停留“位置”及自控成型機各方向“液缸位置”的控製，掌握一個完整工業應用係統中的較簡單邏輯控製程序的編寫能力。
9	SX9	加工中心	通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控製，掌握一個完整工業應用係統中的較複雜邏輯控製的編寫能力。
10	SX10	四層電梯	通過對一個完整的四層電梯模型的綜合控製，初步掌握PLC控製係統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。
11	SX11	步進電機/直線運動：（實物）步進電機係統由驅動電路、步進電機、刻度盤、指針等組成；直線運動係統由電機、同步帶、光電傳感器、導軌、移動塊等組成。	通過利用PLC對步進電機及直線運動實物模塊的控製，初步了解步進電機方向、拍數的控製及直線運動檢測、定位控製。
12	WK1	典型電動機控製實操單元：交流接觸器3隻；時間繼電器1隻，3個按鈕，3隻交流指示燈，熱繼電器2隻，元器件安裝與網孔板配套的底座。	掌握一般強電係統的安裝和調試工作過程知識，實現PLC方式的電機典型運行控製；掌握安裝和調試PLC電氣控製係統的有關知識。
13	WK2	網孔板	學會電氣控製係統中各元器件的布局規劃、安裝、調試過程知識。

6.三相鼠籠異步電機，交流380V/△1台

7.PLC仿真實訓軟件主要功能和特點

（1）通過FLASH虛擬環境實時顯示PLC的運行狀態

（2）可以實現PLC虛擬接線，並對接線進行錯誤檢查

（3）PLC編程訓練、PLC程序編寫測試等功能

（4）實現PLC運行模擬，對錯誤程序進行檢查

四、PLC可編程控製器實訓裝置實訓項目

（一）PLC基本技能實訓

1.PLC認知實訓（軟硬件結構、係統組成、基本指令練習、接線、編程下載等）

2.典型電動機控製實操實訓（點動、自鎖、正反轉、星三角換接啟動等）

3.PLC仿真實訓

（二）PLC模擬控製應用實訓

4.數碼顯示控製（實物）	5.搶答器控製（優先級、數值運算，具有聲效功能）
6.天塔之光控製（閃爍、發射、流水型）	7.音樂噴泉控製（具有聲效功能）
8.十字路口交通燈控製	9.水塔水位控製（自動/手動，自診斷）
10.自動送料裝車係統控製	11.四節傳送帶控製
12.裝配流水線控製	13.多種液體混合裝置控製
14.自控成型機控製	15.自控軋鋼機控製
16.郵件分揀機控製	17.自動售貨機控製
18.機械手控製	19.四層電梯控製（實物）
20.加工中心控製（實物）

（三）PLC實物控製實訓

21.直線運動位置檢測、定位控製（實物）

22.步進電機運動控製（實物）
