網絡型PLC可編程控製器變頻調速電氣控製及單片機開發係統綜合實驗台

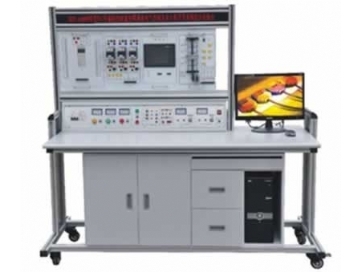

TRYS-04B網絡型PLC可編程控製器變頻調速電氣控製及單片機開發係統綜合實驗台

一、產品功能簡介：

TRYS-04B網絡型PLC可編程控製器變頻調速電氣控製及單片機開發係統綜合實驗台是專為目前我國各院校開設的《可編程控製器技術》、《可編程控製器及其應用》等課程實驗配套設計的，集可編程邏輯控製器、通信模塊、模擬量控製模塊、編程軟件、工控組態軟件、仿真教學軟件、實驗掛箱（變頻器控製、觸摸屏控製等）、實物等於一體。在網絡型PLC可編程控製器變頻調速電氣控製及單片機開發係統綜合實驗台上，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤。

二、實驗台特點：

1、實驗裝置采用組件式結構，更換實驗模塊便捷，如需要擴展功能或開發新實驗，隻需添加實驗模塊掛箱即可，永不淘汰。

2、雙端口接線法：PLC主機與實驗模塊掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高實驗者動手動腦能力，加深了解PLC的結構和功能，又可通過排線一次性連接，以提高實驗連線速度，與其他廠家單一連線法相比具有絕對的優越性。

3、實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，學生很快就能適應現場的工作。

4、采用三菱FX1N-40mR可編程序控製器，功能強大、性能優越，采用模塊化設計，組合靈活，用戶可根據不同的需要組成不同的控製係統。

5、組態棒圖教學，采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。

6、實驗項目齊全，含數字量、模擬量、變頻調速、觸摸屏、網絡通訊及電氣控製等。

7、PLC主機的網絡教學實驗：配有RS485網絡通信（也可選擇CC-Link通信，價格另議），教師端電腦（主站）分別跟16台PLC主機（從站）進行直接通信實驗（即進行1：N通信），任一台PLC主機（主站）跟7台PLC主機（從站）進行直接通信實驗（即進行N：N通信）。

8、51/96/8088/8086三合一單片機實驗開發係統（包括係統主板、軟件、步進電機實驗模塊、溫度自動控製實驗模塊、直流電機實驗模塊、音響模塊等）。

三、實驗台技術性能

1、輸入電源：三相四線（～380V±10%50Hz）

2、工作環境：溫度-10℃～+40℃相對濕度＜85%（25℃）

3、裝置容量：300VA

4、重量：160Kg

5、外形尺寸：160×75×150cm3

四、實驗台構成

（一）交流電源控製功能板

1、輸入電源：三相四線電源，輸入時指示燈亮。

2、電源輸出：有漏電型保護器、過載、短路保護裝置。

A．三相四線380V輸出，由三隻電壓表指示輸出電壓

B．～220V通過安全插座輸出

C．+24V/2A直流穩壓電源輸出（數顯）

D．+5V/1A直流穩壓電源輸出（數顯）

E．±12V/1A直流穩壓電源輸出（根據裝置需求而定）

（二）控製屏：正麵大凹槽內上下設有導軌，實驗模塊掛件在控製屏上位置可任意互換。

（三）實驗桌：鋼木結構

（四）TRY-01PLC主機實驗組件：

1、三菱FX1N­-40mR-001AC/DC/繼電器，內置數字量I/O（24路開關量輸入，16路繼電器輸出）。

2、FX0N-3A模擬量模塊（2路模擬量輸入，1路模擬量輸出）。

3、FX2N-485-BD通信模塊，SC-09通信編程電源，采用RS485網絡通信。

（五）TRY-02繼電接觸器控製實驗掛箱（一）

提供交流接觸器、熱繼電器各2隻，模擬燈泡1隻，控製按鈕3隻。

（六）TRY-03繼電接觸器控製實驗掛箱（二）

提供交流接觸器2隻，時間繼電器1隻，能耗製動變壓器、整流二極管、大功率電阻等。

（七）TRY-04觸摸屏實驗掛箱

配有5.7英寸eview500256色液晶觸摸屏，帶有RS485通信接口。

（八）TRY-05變頻器實驗掛箱選用三菱FR-S520

（九）溫度閉環控製掛箱

（十）A/D及D/A轉換掛箱

（十一）PLC001交通信號燈PLC自動控製實驗掛箱

（十二）PLC002攪拌器的PLC自動控製實驗掛箱

（十三）PLC003LED數碼管顯示PLC自動控製實驗掛箱（實物）

（十四）PLC004四層電梯的PLC自動控製實驗掛箱（實物）

（十五）PLC005加工中心刀具庫選擇控製實驗掛箱（實物）

（十六）PLC006藝術彩燈造型的PLC控製實驗掛箱

（十七）PLC007電機的自動控製實驗掛箱（實物）

（十八）PLC008步進電機的PLC控製實驗掛箱（實物）

（十九）PLC009模擬電視發射塔實驗掛箱

（二十）PLC010自動送料裝車係統實驗掛箱

（二十一）PLC011自動售貨機實驗掛箱

（二十二）PLC012自動成型係統實驗掛箱

（二十三）PLC013水塔自動供水係統實驗掛箱

（二十四）PLC014郵件自動分揀係統實驗掛箱

（二十五）PLC015自動洗衣機係統實驗掛箱

（二十六）PLC016電鍍係統實驗掛箱

（二十七）三相鼠籠和電動機380VY/△接法2台

（二十八）基礎實驗掛箱

五、實驗內容

（2）單片機實驗內容

MCS-51單片機實驗

軟件實驗

外部數據存儲器擴展

硬件實驗

自搭接硬件電路實驗提示

8088/8086係列微機實驗

軟件實驗

硬件實驗

自搭接硬件電路實驗提示

MCS-96單片機實驗

軟件實驗

硬件實驗

自搭接硬件電路實驗提示
