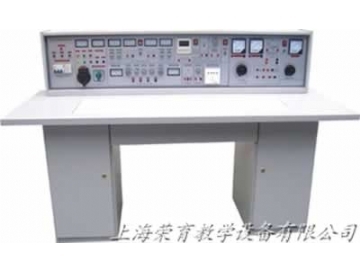

通用智能型電工電子電拖(帶直流電機)實驗室設備

 TRY-318E通用智能型電工電子電拖(帶直流電機)實驗室設備

一、通用智能型電工電子電拖實驗室設備功能簡介：

TRY-318E通用智能型電工電子電拖(帶直流電機)實驗室設備是在“TRY-318D通用智能電工電子電拖實驗室設備”的基礎上增加了直流電機的調速環節，直流實驗電機等，除能完成前者全部實驗內容外，能完成教學大綱要求的基礎直流電機實驗。該實驗設備研製成功，解決了廣大學校直流電機實驗元器件難以購置、難以管理、難以開出實驗課的煩惱。該實驗設備把電工學、電工原理、電子技術、電力拖動控製線路、直流電機實驗有機的融於一體，大大節省實驗室，節省管理人員，節省資金。大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

二、通用智能型電工電子電拖實驗室設備結構與配備：

1、實驗桌:一台二座，桌子外形尺寸:160×70×80cm。桌中央配置通用電路板。每張桌配有一粒膠皮板，以保護通用電路板及桌麵(如需要在其上放置電機、焊接等)。桌下都是元件儲存櫃，放置元器件。

2、實驗台:在TRY-18C通用電工電子實驗室設備的基礎上增加直流電機調速環節，Ia、If指示環節，0～220V直流電源。學生實驗桌及示教控製台各配備一台。

3、示教控製台:1台示教控製台，分別控製12台學生台的電源，通用電路板演示屏立在實驗台上，尺寸150cm×70cm，用於講解、演示。

4、實驗器材配備:

26台三相180W電動機，13台直流電機100W，26隻時間繼電器，78隻交流接觸器，156隻交直流電表，13隻MF-500型萬用表，39隻指示燈，52隻行程開關，78隻控製按鈕，13隻倒順開關，26隻變壓器，13隻三相雙投閘刀，13隻三相閘刀，13套實驗所需電阻、電位器、電感線圈、互感線圈、二極管、三極管、場效應管、集成、可控矽、邏輯電平開關、邏輯電平指示等元件盒（元件已裝在元件盒內），13套剝線鉗、螺絲刀、尖嘴鉗等工具。

5、用戶自備教學器材：示波器(型號不限)，晶體管毫伏表等。

二、通用智能型電工電子電拖實驗室設備實驗項目:

能完成"TRY-318A通用智能型電工實驗室設備"、"TRY-318B通用電子實驗室設備"和"TRY-28A通用電力拖動實驗室設備"的全部實驗項目
