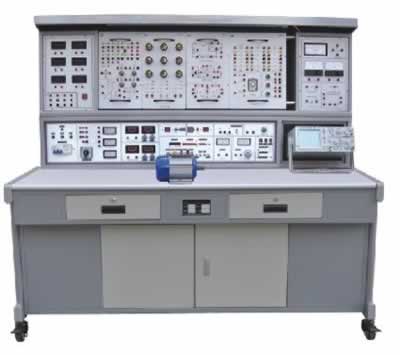

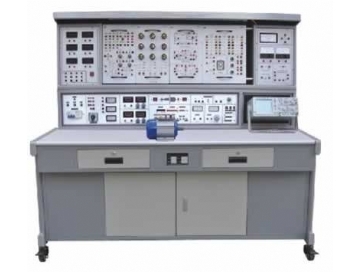

TRY-528A立式電工模電數電實驗平台

一、立式電工模電數電實驗平台簡介：

TRY-528A立式電工模電數電實驗平台具有較完善的安全保護措施，較齊全的功能。電工實驗器件采用適應性強的模塊式掛箱；在實驗屏上完成實驗，實驗方法靈活，動手能力強，實驗連線接點接觸可靠，符合不同深度，不同廣度的教學要求。數電模電在九孔通用電路板掛箱上完成，根據實驗複雜程度選取掛箱個數，根據實驗電路在通用電路板上拚插實驗電路，實驗元件製成透明盒體，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋結合采用較科學的壓卡式結構，維修、更換元件拆裝方便。該實驗台結構合理，學校可隨時按需要增添新的模塊掛箱，靈活、經濟。

二、立式電工模電數電實驗平台適用範圍：

TRY-528A立式電工模電數電實驗平台適用於高等院校及要求較高的中專、技校、職業學校，可完成電工學、電工原理、電路分析、模擬電子技術、數字電路等課程實驗。該實驗平台是現有實驗室設備的更新換代或新建、擴建實驗室的理想教學設備。

三、實驗台、實驗屏和實驗操作桌結構及功能：

1、實驗台構成與性能

1.1.電源及參數

1.1.1輸入電源:三相四線電源，輸入時指示燈亮

1.1.2電源輸出：有保險絲和漏電保護開關二級保護功能。

A組:單、三相可調交流電源，提供三相0～380V連續可調的交流電源，同時可得至0～250V單相可調電源(配有一台1.5KVA的三相自耦調壓器，配有三隻指針式交流電壓表，指示調壓器輸出電壓)。

B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。

C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。

D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩定度<10－2，負載穩定度<10－2，紋波電壓:<5mV。

E組:單相交流市電輸出，供用戶自備設備使用。

1.2函數信號發生器:

1.2.1波形:正弦波、三角波、方波脈衝波、鋸齒波、TTL方波、矩形波。

1.2.2頻率範圍:由0.1Hz到2MHz，分七個頻率檔級。

1.2.3正弦波失真度:10-30Hz<3%30Hz-100KHz≤1%

1.2.4方波響應:前沿/後沿≤100nS（開路）

1.2.5最大輸出幅度(開路)：f1.2.6直流偏置(開路)：±l0V

1.2.7輸出阻抗Z：Z0=50Ω±5Ω

1.2.8占空比:脈衝與鋸齒波上升、下降沿可連續變化，範圍10%～90％。

1.2.9壓控振蕩(VCF)：加外加直流電壓0—±5V變化時，對應的頻率變化大於l00:1。

1.2.10輸出衰減:20dB40dB60dB

1.3頻率計數器:

1.3.1測頻範圍:lHz～l00MHz。

1.3.2閘門時間:0.01S、0.1S、1S、10S

1.3.3輸入阻抗(AC耦合)：電阻分量約500KΩ，並聯電容約100P。

1.4單次脈衝:每次可輸出一對正負脈衝。

1.5音頻功率放大器：輸入音頻電壓不低於10mV，輸出功率不小於1W，音量可調，內有喇叭，用於放大電路擴音，也可作信號尋跡。

1.6七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。

1.7絕緣電阻：>5MΩ

1.8漏電保護：漏電動作電流≤30MA

２、實驗屏：

2.1外測直流電流表：精度０.５級，三位半數字式顯示，測量範圍０～1000uA。

2.2外測直流電流表：精度０.５級，三位半數字式顯示，測量範圍０～10mA。

2.3外測直流電流表：精度０.５級，三位半數字式顯示，測量範圍０～100mA。

2.4外測直流電流表：精度０.５級，三位半數字式顯示，測量範圍０～1000mA。

2.5外測交流電流表：精度０.５級，三位半數字式顯示，測量範圍０～100mA。

2.6外測交流電流表：精度０.５級，三位半數字式顯示，測量範圍０～1000mA。

2.7四路電流插座：與配備的電流插頭配套使用，在實驗中實現一表多測。

2.8指針式功率因數表：外測實驗電路功率因數，2.5級。

2.9指針式±100uA電流表，1.5級，外測。

2.10指針10mA電流表，1.5級，外測。

2.11實驗變壓器：100W，220V/36V+110V，接線端已由麵板接線柱引出，實驗方便。

2.12日光燈照明、實驗二用電路：由選擇開關控製日光燈為實驗用或照明用。實驗端口已通過接線柱引出，鎮流器、日光燈、啟動器已裝在實驗屏內。

2.13實驗屏中部：實驗模塊掛箱實驗時安放位置。掛箱調換，安放方便。

3、實驗操作桌：加強型雙麵防火板製成，不變形、不褪色，造型美觀大方，左右有抽屜，存放工具，下邊為存放櫃，用於存儲元器件。

四、立式電工模電數電實驗平台構成與配備

（1）構成：實驗裝置由實驗屏、實驗模塊掛箱、實驗台、實驗操作桌構成。一台二座，規格：160×70×172cm。

1、實驗屏：左側為測量電表及電流插座，右測為實驗變壓器，日光燈實驗電路、功率因數表等，中部為實驗時放置掛箱。

2、實驗台：由電源、信號源、安全保護裝置構成。

3、實驗操作桌：桌麵實驗時放置實驗器件，下部為儲存櫃儲存實驗器件用。

4、實驗模塊掛箱：

TRY-01電流源—電壓源轉換電路、受控源特性實驗電路、直流實驗電路組成。

TRY-02由常用分立元件，RC選頻網絡測定單元組成。

TRY-03三相負載

TRY-04繼電控製一單元

TRY-05繼電控製二單元

TRY-06數電、模電九孔萬能實驗插板一、二單元

（2）教學器材配備(1台2座)：

1台180W三相電動機，1隻MF47萬用表，1隻數字萬用表，2套電烙鐵及烙鐵架，40根疊插式實驗連接線，1套數電、模電實驗所需電阻、電位器、電感、電容、變壓器、傳感器、集成座等元件單元盒（元件已裝在單元盒內），1套工具，2張學生凳。

（3）用戶自備實驗器材：示波器（型號不限），功率表，滑線變阻器，毫伏表。

五、立式電工模電數電實驗平台實驗內容：

（1）電工實驗部分

（2）模擬部分實驗

利用上述20項實驗元器件還可完成下麵實驗項目

（3）數字部分實驗
