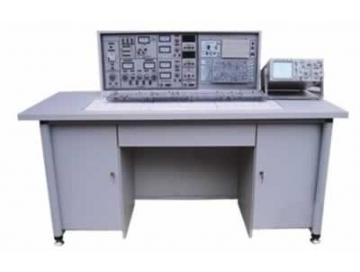

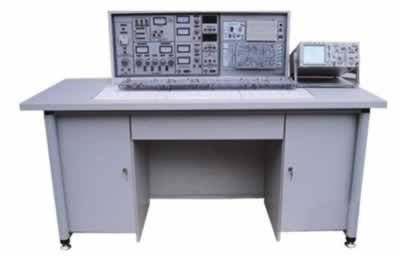

模電數電高頻電路實驗設備

1．二極管的正、反相特性

2．晶體三極管的輸入、輸出特性

3．晶體管共射極單管放大器

4．兩級阻容耦合放大電路

5．負反饋對放大器性能的影響

6．場效應管放大器

7．差動放大電路

8．運算放大器指標測試

9．集成運算放大器的基本應用(多種模擬運算電路)

10．集成運算放大器非線性應用（多種波形發生器）

11．變壓器耦合推挽功率放大器

12．0TL功率放大器

13．集成功率放大器

14．單相橋式整流電路

15．串聯型晶體管直流穩壓電源(設計性實驗)

16．集成直流穩壓電源

17．單結晶體管特性

18．單結晶體管觸發電路

19．晶閘管簡單測試

20．晶閘管可控整流電路

l．電壓負反饋偏置電路

2．分壓式電流負反饋偏置電路

3．用二極管穩定工作點

4．共基極放大電路

5．共集電極放大電路

6．共源極基本放大電路

7．場效應管共漏極電路

8．場效應管共柵極電路

9．單管阻容放大電路

10．變壓器耦合放大電路

11．甲類功率放大電路

12．串聯電流負反饋電路

13．串聯電壓負反饋電路

14．並聯電壓負反饋電路

15．並聯電流負反饋電路

16．共基共射極放大電路

17．自舉射極輸出電路

18．NPN一PNP直接耦合放大電路

19．用負反饋消除自激振蕩

20．晶體管開關作用

21．變壓器反饋式振蕩電路

22．電容三點式振蕩電路

23．電感三點式振蕩電路

24．差動放大電路的基本形式

25．長尾式差動放大電路

26．雙電源長尾式差動放大電路

27．運放用作交流比例放大

28．反相輸入保護措施

29．同相輸入保護措施

30．電源極性錯接的保護

31．RC高通電路

32．利用三極管來保護器件

33．差動輸入運算電路

34．快速積分電路

35．模擬一階微分方程電路

36．模擬二階微分方程電路

37．基本對數運算電路

38．實用微分電路

39．反對數放大基本電路

40．簡單的過零比較電路

41．利用二級管作為上限檢測幅度選擇電路

42．下限幅度選擇電路

43．RC無源網絡的低通濾波電路

44．同相輸入一階低通濾波電路

45．反相輸入一階低通濾波電路

46．簡單的二階RC濾波電路

47．典型二階RC有源低通濾波電路

48．典型二階高通有源濾波電路

49．基本帶通濾波電路

50．典型帶通濾波電路

51．矩型波振蕩電路

52．寬度可調的矩形波發生器

53．幅頻可調的鋸齒波發生器

54．單相半波整流電路

55．單相全波整流電路

56．電容濾波電路

57．電容濾波帶電阻負載

58．RC濾波電路

59．基本LC濾波電路

60．二倍壓整流電路

61．三倍壓整流電路

62．基本穩壓電路

63．基本調整管穩壓電路6

64．具有放大環節的穩壓電路

65．單相半波可控矽整流

66．電子調壓電路

67．電子催眠器一一趣味性實驗一

68．電子門鈴電路一一趣味性實驗二

69．電子報警電路一一趣味性實驗三

l．TTL集成邏輯門的參數測試

2．CM0S邏輯門的參數測試

3．TTL集成電極開路門與三態輸出門的應用

4．與、非、或、與非門電路實驗

5．半加器電路實驗

6．全加器電路實驗

7．RS觸發器實驗

8．D觸發器實驗

9．JK觸發器實驗

10．T觸發器實驗

11．JK型觸發器轉換成D觸發器

12．D型觸發器轉換成JK觸發器

13．計數器實驗

14．MSI移位寄存器及其應用

15．譯碼器及其變換方式

16．MSI數據選擇器及邏輯設計

17．微分型單穩態電路

18．環形多諧振蕩器

19．利用門電路構成編碼器分配器、選擇器

20．組合電路的設計之一一一編碼轉換

21．組合電路的設計之二一一顯示電路

22．同步時序電路的設計

23．計算機時序電路的設計

24．集成定時器測試及應用

25．CM0S集成A/D、D/A轉換電路實驗

26．二極管非門、或非門電路

27．三極管非門、與非門、或非門電路

28．異步十進製減法計數器

29．異步十進製加法計數器

30．綜合能力培訓實驗一一電子秒表

1．調諧放大電路

2．通頻帶擴展電路

3．LC振蕩器電路

4．石英晶體振蕩器電路

5．諧振功率放大電路

6．丙類高頻功率放大電路

7．幅度調製電路

8．幅度解調電路

9．分立元件組成的頻率調製與解調電路

10．集成電路組成的頻率調製器

11．集成電路組成的壓控振蕩器及鎖相環電路

12．波形變換電路

元件名稱

型號

數量

備注

電阻

4Ω

1

2W

電阻

5.1Ω

2

2W

電阻

8Ω

1

2W

電阻

10Ω

1

2W

電阻

16Ω

1

2W

電阻

20Ω

1

1W

電阻

30Ω

1

1W

電阻

51Ω

2

1W

電阻

75Ω

1

1W

電阻

100Ω

2

1/8W

電阻

120Ω

1

1/8W

電阻

150Ω

1

1/8W

電阻

200Ω

1

1/8W

電阻

240Ω

1

1/8W

電阻

300Ω

2

1/8W

電阻

330Ω

1

1/8W

電阻

470Ω

1

1/8W

電阻

510Ω

2

1/8W

電阻

620Ω

1

1/8W

電阻

650Ω

1

1/8W

電阻

1K

2

1/8W

電阻

1.5K

1

1/8W

電阻

2K

2

1/8W

電阻

2.4K

2

1/8W

電阻

2.7K

1

1/8W

電阻

3K

2

1/8W

電阻

3.3K

1

1/8W

電阻

3.9K

1

1/8W

電阻

4.3K

1

1/8W

電阻

4.7K

2

1/8W

電阻

5.1K

3

1/8W

電阻

6.8K

2

1/8W

電阻

7.5K

1

1/8W

電阻

9.1K

1

1/8W

電阻

10K

5

1/8W

電阻

13K

2

1/8W

電阻

15K

1

1/8W

電阻

20K

2

1/8W

電阻

30K

1

1/8W

電阻

36K

1

/8W

電阻

39K

1

1/8W

電阻

47K

1

1/8W

電阻

51K

1

1/8W

電阻

68K

1

1/8W

電阻

100K

2

1/8W

電阻

150K

1

1/8W

電阻

200K

2

1/8W

電阻

300K

1

1/8W

電阻

470K

1

1/8W

電阻

510K

1

1/8W

電阻

1M

1

1/8W

電位器

470Ω

1

1/2W

電位器

1K

2

1/2W

電位器

4.7K

1

1/2W

電位器

10K

1

1/2W

電位器

47K

1

1/2W

電位器

100K

1

1/2W

電位器

470K

2

1/2W

電位器

1M

1

1/2W

電解電容

0.1UF

1

16V

電解電容

4.7UF

1

16V

電解電容

10UF

3

16V

電解電容

33UF

1

16V

電解電容

47UF

2

25V

電解電容

100UF

3

35V

電解電容

220UF

1

35V

電解電容

470UF

1

35V

瓷片電容

300P

1

63V

瓷片電容

1000P

2

63V

瓷片電容

4700P

1

63V

瓷片電容

0.01UF

3

63V

瓷片電容

0.1UF

2

63V

瓷片電容

0.47UF

1

63V

瓷片電容

1UF

1

250V

瓷片電容

2UF

1

250V

音頻輸入變壓器

1

音頻輸出變壓器

1

變壓器

220/6V.6V.24V

1

8W

電感

8Ω

1

電感

390UH

1

二極管

4007

4

二極管

2AP9

1

發光二極管

2

穩壓二極管

2CW54

2

穩壓二極管

2CW76

1

光敏二極管

1

晶振

10M

1

場效應管

3DJ6

1

單結管

BT33

1

晶閘管

KP1

1

三極管

3DG6

2

三極管

3DG12

2

三極管

3AX31

1

三極管

3DA1

1

三端穩壓

7805

1

指示燈(信號燈)

1

12V

開關

2

8Ω/0.2W

1

繼電器

6V

1

直流電表

±100UA

1

直流表

1000UA

1

直流電表

10MA

1

電平開關和邏輯電平指示

2

16位

集成座

14腳

4

集成座

16腳

2

集成座

28腳

1

集成運放

UA741

2

定時器

NE555

1

功率放大器

LA4101

1

數模轉換器

DAC0832

1

模數轉換器

ADC0809

1

TTL與非門

74LS00

1

TTL集電極開路與非門

74LS03

1

TTL非門

74LS04

1

TTL與門

74LS08

1

TTL三輸入與門

74LS11

2

TTL四輸入與非門

74LS20

1

TTL或門

74LS32

1

TTL觸發器

74LS74

2

TTL異或門

74LS86

1

JK觸發器

74LS112

1

緩衝器

74LS125

1

譯碼器

74LS138

2

數據選擇器

74LS153

1

計數器

74LS160

2

計數器

74LS161

1

D觸發器

74LS175

1

加減計數器

74LS192

2

移位寄存器

74LS194

1

計數器

74LS196

3

CMOS與非門

CD4011

1

實驗板1

G1

1

實驗板2

G2

1

實驗板3

G3

1

實驗板4

G4

1

實驗板5

G5

1

高頻電路實驗學習機

TPE﹣GP2

1

工具

萬用表

MF47

1

數字萬用表

DT890B+

1

尖嘴鉗

1

電烙鐵

2

烙鐵架

2

螺絲刀

3

剝線鉗

1

連接線

若幹

其他

實驗台

1台

實驗桌

1張

凳子

2張

防腐皮

1塊
