模電數電實驗室設備(帶智能型功率表、功率因數表)

模電數電實驗室設備(帶智能型功率表、功率因數表)
  • 型號：TRY-530A
  • 品牌：上海荔枝视频app
  • 所在地：上海
  • 供貨總量：大量供貨
  • 發貨期限：商定
  • 價格：詢價元
  • 電話：021-63811399 / 021-53550259
  • 產品詳情

TRY-530A模電數電實驗室設備(帶智能型功率表、功率因數表)

一、模電數電實驗台簡介:

TRY-530A模電數電實驗室設備(帶智能型功率表、功率因數表)具有較完善的安全保護措施，較齊全的功能。實驗操作桌中央配有通用電路插扳，電路插板注塑而成，表麵均布有九孔成一組相互聯通的插孔，元件盒在其上任意拚插成實驗電路；元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。元器件放置在實驗操作桌下邊左右櫃內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

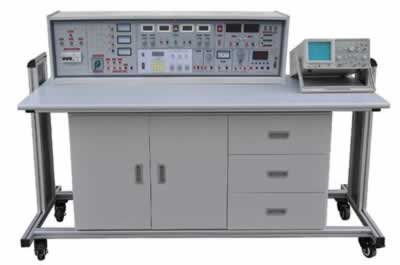

模電數電實驗室設備

二、模電數電實驗台適用範圍:

TRY-530A模電數電實驗室設備(帶智能型功率表、功率因數表)適用於高等院校及要求較高的中專、技校、職業學校，可完成模擬電子技術、數字電路等課程實驗。模電數電實驗台是現有實驗室設備的更新換代或新建、擴建實驗室的理想教學實驗設備。

三、實驗台和實驗操作桌結構及功能:

1、實驗台構成與性能:

1.1.電源及參數

1.1.1輸入電源:單相三線輸入

1.1.2電源輸出：有保險絲和漏電保護開關二級保護功能。

A組:一台0.5KVA單相0～250V輸出。

B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。

C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。

D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓:<5mV。

E組:單相交流市電輸出，供用戶自備設備使用。

1.2函數信號發生器:

1.2.1波形:正弦波、三角波、方波、脈衝波、鋸齒波、TTL方波.

1.2.2頻率範圍:由0.1Hz到2MHz，分七個頻率檔級。

1.2.3正弦波失真度:10-30Hz<3%30Hz-100KHz≤1%

1.2.4方波響應:前沿/後沿≤100nS（開路）

1.2.5最大輸出幅度(開路)：f＜lMHz幅度≤15Vp-p，1M＜f≤2MHz幅度≤11Vp-p

1.2.6直流偏置(開路)：±l0V

1.2.7輸出阻抗Z：Z0=50Ω±5Ω

1.2.8占空比:脈衝與鋸齒波上升、下降沿可連續變化，範圍10%～90％。

1.2.9壓控振蕩(VCF):加外加直流電壓0±5V變化時，對應的頻率變化大於l00:1。

1.2.10輸出衰減:20dB40dB60dB

1.3頻率計數器:

1.3.1測頻範圍:lHz～l00MHz,六位數顯。

1.3.2閘門時間:0.01S、0.1S、1S、10S

1.3.3輸入阻抗(AC耦合)：電阻分量約500KΩ，並聯電容約100P。

1.4單次脈衝:每次可輸出一對正負脈衝。

1.5音頻功率放大器：輸入音頻電壓不低於10mV，輸出功率不小於1W，音量可調，內有喇叭，用於放大電路擴音，也可作信號尋跡。

1.6七段譯碼器(WBK-2000電工實驗室成套設備無此功能)：3組七段譯碼器及對應譯碼顯示數碼管。

1.7外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量範圍:0～1000mA

1.8外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量範圍:0～99.9V。

2、實驗操作桌:雙麵飾麵板製成，不變形不褪色，尺寸:160×70×80cm，造型美觀大方,中間設有抽屜，存放工具，左右二隻存放櫃，用於儲存元器件。

四、設備的構成、配備及實驗項目:

（一）構成與配備(以二十四座為例)

1、實驗操作桌12張，一桌二座。操作桌桌麵中央設置通用電路插扳（尺寸:35×90cm），根據實驗電路在其上任意拚插元件盒成實驗電路。元件盒盒體透明直觀,內裝元件一目了然，盒蓋與盒體之間采用壓卡式結構、維修拆裝、更換方便。每張操作桌配有一粒膠皮板，保護通用電路插板和桌麵(如需要在桌上放置電機、焊接等).實驗操作桌下部有二隻元件儲存櫃，放置實驗元器件及儲存板。

2、實驗台，共12台，每張學生實驗操作桌上配置l台。

3、示教控製台:由示教實驗操作桌、實驗台、演示控製屏組成，能分別控製12台學生實驗台的工作電源。演示屏立在實驗台上，尺寸為160×70cm，用於講解、演示。

4、器材配備:39隻指針式1.5級直流電流表、13隻MF500萬用表，13隻數字萬用表、25套電烙鐵和烙鐵架、13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套實驗所需的電阻、電位器、電感、電容、集成電路、變壓器、條形磁鐵、邏輯電平開關、邏輯電平顯示、91隻集成座等元件單元盒(元件已裝在單元盒內)，25張塑料凳。

5、用戶自備器材:雙蹤示波器(型號不限),晶體管毫伏表，滑線變阻器。

（二）實驗項目

(1)模擬部分

1．二極管的正、反相特性

2．晶體三極管的輸入、輸出特性

3．晶體管共射極單管放大器

4．兩級阻容耦合放大電路

5．負反饋對放大器性能的影響

6．場效應管放大器

7．差動放大電路

8．運算放大器指標測試

9．集成運算放大器的基本應用(多種模擬運算電路)

10．集成運算放大器非線性應用（多種波形發生器）

11．變壓器耦合推挽功率放大器

12．0TL功率放大器

13．集成功率放大器

14．單相橋式整流電路

15．串聯型晶體管直流穩壓電源(設計性實驗)

16．集成直流穩壓電源

17．單結晶體管特性

18．單結晶體管觸發電路

19．晶閘管簡單測試

20．晶閘管可控整流電路

利用上述20項實驗元器件還可完成下麵實驗項目

l．電壓負反饋偏置電路

2．分壓式電流負反饋偏置電路

3．用二極管穩定工作點

4．共基極放大電路

5．共集電極放大電路

6．共源極基本放大電路

7．場效應管共漏極電路

8．場效應管共柵極電路

9．單管阻容放大電路

10．變壓器耦合放大電路

11．甲類功率放大電路

12．串聯電流負反饋電路

13．串聯電壓負反饋電路

14．並聯電壓負反饋電路

15．並聯電流負反饋電路

16．共基共射極放大電路

17．自舉射極輸出電路

18．NPN一PNP直接耦合放大電路

19．用負反饋消除自激振蕩

20．晶體管開關作用

21．變壓器反饋式振蕩電路

22．電容三點式振蕩電路

23．電感三點式振蕩電路

24．差動放大電路的基本形式

25．長尾式差動放大電路

26．雙電源長尾式差動放大電路

27．運放用作交流比例放大

28．反相輸入保護措施

29．同相輸入保護措施

30．電源極性錯接的保護

31．RC高通電路

32．利用三極管來保護器件

33．差動輸入運算電路

34．快速積分電路

35．模擬一階微分方程電路

36．模擬二階微分方程電路

37．基本對數運算電路

38．實用微分電路

39．反對數放大基本電路

40．簡單的過零比較電路

41．利用二級管作為上限檢測幅度選擇電路

42．下限幅度選擇電路

43．RC無源網絡的低通濾波電路

44．同相輸入一階低通濾波電路

45．反相輸入一階低通濾波電路

46．簡單的二階RC濾波電路

47．典型二階RC有源低通濾波電路

48．典型二階高通有源濾波電路

49．基本帶通濾波電路

50．典型帶通濾波電路

51．矩型波振蕩電路

52．寬度可調的矩形波發生器

53．幅頻可調的鋸齒波發生器

54．單相半波整流電路

55．單相全波整流電路

56．電容濾波電路

57．電容濾波帶電阻負載

58．RC濾波電路

59．基本LC濾波電路

60．二倍壓整流電路

61．三倍壓整流電路

62．基本穩壓電路

63．基本調整管穩壓電路6

64．具有放大環節的穩壓電路

65．單相半波可控矽整流

66．電子調壓電路

67．電子催眠器一一趣味性實驗一

68．電子門鈴電路一一趣味性實驗二

69．電子報警電路一一趣味性實驗三

(2)數字部分

l．TTL集成邏輯門的參數測試

2．CM0S邏輯門的參數測試

3．TTL集成電極開路門與三態輸出門的應用

4．與、非、或、與非門電路實驗

5．半加器電路實驗

6．全加器電路實驗

7．RS觸發器實驗

8．D觸發器實驗

9．JK觸發器實驗

10．T觸發器實驗

11．JK型觸發器轉換成D觸發器

12．D型觸發器轉換成JK觸發器

13．計數器實驗

14．MSI移位寄存器及其應用

15．譯碼器及其變換方式

16．MSI數據選擇器及邏輯設計

17．微分型單穩態電路

18．環形多諧振蕩器

19．利用門電路構成編碼器分配器、選擇器

20．組合電路的設計之一一一編碼轉換

21．組合電路的設計之二一一顯示電路

22．同步時序電路的設計

23．計算機時序電路的設計

24．集成定時器測試及應用

25．CM0S集成A/D、D/A轉換電路實驗

26．二極管非門、或非門電路

27．三極管非門、與非門、或非門電路

28．異步十進製減法計數器

29．異步十進製加法計數器

30．綜合能力培訓實驗一一電子秒表

模電、數電實驗室元器件配置清單

元件名稱

型號

數量

備注

電阻

4Ω

1

2W

電阻

5.1Ω

2

2W

電阻

8Ω

1

2W

電阻

10Ω

1

2W

電阻

16Ω

1

2W

電阻

20Ω

1

1W

電阻

30Ω

1

1W

電阻

51Ω

2

1W

電阻

75Ω

1

1W

電阻

100Ω

2

1/8W

電阻

120Ω

1

1/8W

電阻

150Ω

1

1/8W

電阻

200Ω

1

1/8W

電阻

240Ω

1

1/8W

電阻

300Ω

2

1/8W

電阻

330Ω

1

1/8W

電阻

470Ω

1

1/8W

電阻

510Ω

2

1/8W

電阻

620Ω

1

1/8W

電阻

650Ω

1

1/8W

電阻

1K

2

1/8W

電阻

1.5K

1

1/8W

電阻

2K

2

1/8W

電阻

2.4K

2

1/8W

電阻

2.7K

1

1/8W

電阻

3K

2

1/8W

電阻

3.3K

1

1/8W

電阻

3.9K

1

1/8W

電阻

4.3K

1

1/8W

電阻

4.7K

2

1/8W

電阻

5.1K

3

1/8W

電阻

6.8K

2

1/8W

電阻

7.5K

1

1/8W

電阻

9.1K

1

1/8W

電阻

10K

5

1/8W

電阻

13K

2

1/8W

電阻

15K

1

1/8W

電阻

20K

2

1/8W

電阻

30K

1

1/8W

電阻

36K

1

/8W

電阻

39K

1

1/8W

電阻

47K

1

1/8W

電阻

51K

1

1/8W

電阻

68K

1

1/8W

電阻

100K

2

1/8W

電阻

150K

1

1/8W

電阻

200K

2

1/8W

電阻

300K

1

1/8W

電阻

470K

1

1/8W

電阻

510K

1

1/8W

電阻

1M

1

1/8W

電位器

470Ω

1

1/2W

電位器

1K

2

1/2W

電位器

4.7K

1

1/2W

電位器

10K

1

1/2W

電位器

47K

1

1/2W

電位器

100K

1

1/2W

電位器

470K

2

1/2W

電位器

1M

1

1/2W

電解電容

0.1UF

1

16V

電解電容

4.7UF

1

16V

電解電容

10UF

3

16V

電解電容

33UF

1

16V

電解電容

47UF

2

25V

電解電容

100UF

3

35V

電解電容

220UF

1

35V

電解電容

470UF

1

35V

瓷片電容

300P

1

63V

瓷片電容

1000P

2

63V

瓷片電容

4700P

1

63V

瓷片電容

0.01UF

3

63V

瓷片電容

0.1UF

2

63V

瓷片電容

0.47UF

1

63V

瓷片電容

1UF

1

250V

瓷片電容

2UF

1

250V

音頻輸入變壓器

1

音頻輸出變壓器

1

變壓器

220/6V.6V.24V

1

8W

電感

8Ω

1

電感

390UH

1

二極管

4007

4

二極管

2AP9

1

發光二極管

2

穩壓二極管

2CW54

2

穩壓二極管

2CW76

1

光敏二極管

1

晶振

,10M

1

場效應管

3DJ6

1

單結管

BT33

1

晶閘管

KP1

1

三極管

3DG6

2

三極管

3DG12

2

三極管

3AX31

1

三極管

3DA1

1

三端穩壓

7805

1

指示燈(信號燈)

1

12V

開關

2

喇叭

8Ω/0.2W

1

繼電器

6V

1

直流電表

±100UA

1

直流表

1000UA

1

直流電表

10MA

1

電平開關和邏輯電平指示

2

16位

集成座

14腳

4

集成座

16腳

2

集成座

20腳

1

集成座

28腳

1

集成運放

UA741

2

定時器

NE555

1

功率放大器

LA4101

1

數模轉換器

DAC0832

1

模數轉換器

ADC0809

1

TTL與非門

74LS00

1

TTL集電極開路與非門

74LS03

1

TTL非門

74LS04

1

TTL與門

74LS08

1

TTL三輸入與門

74LS11

2

TTL四輸入與非門

74LS20

1

TTL或門

74LS32

1

TTL觸發器

74LS74

2

TTL異或門

74LS86

1

JK觸發器

74LS112

1

緩衝器

74LS125

1

譯碼器

74LS138

2

數據選擇器

74LS153

1

計數器

74LS160

2

計數器

74LS161

1

D觸發器

74LS175

1

加減計數器

74LS192

2

移位寄存器

74LS194

1

計數器

74LS196

3

CMOS與非門

CD4011

1

工具

萬用表

MF47

1

數字萬用表

DT890B+

1

尖嘴鉗

1

電烙鐵

2

烙鐵架

2

螺絲刀

3

剝線鉗

1

連接線

若幹

其他

實驗台

1台

實驗桌

1張

凳子

2張

防腐皮

1塊
