電力拖動(工廠電氣)實驗實訓設備(帶直流電機)

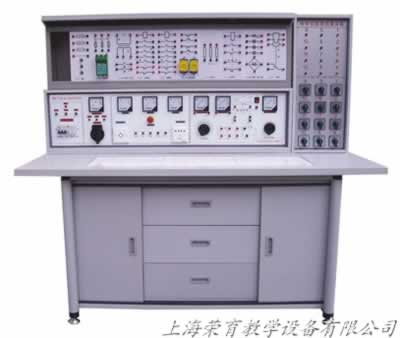

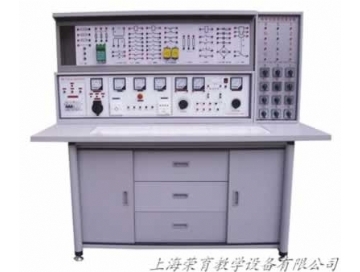

TRY-740D電力拖動(工廠電氣)實驗實訓設備(帶直流電機)

一、電力拖動(工廠電氣)實驗實訓設備功能簡介：

TRY-740D電力拖動(工廠電氣)實驗實訓設備(帶直流電機)是在國內外同類產品的基礎上，廣泛吸取國內廣大用戶意見而開發的型產品。能實現實驗、實訓、考核的綜合功能，根據原理實驗和實訓、考核著重點的區別，設備對實驗與實訓考核采取二套不同的實驗元件和方法來實現。而且實驗與實訓考核在不能的功能區完；電氣原理實驗在實驗屏上完成，實訓考核在桌麵上利用通用九孔底板和特製元器件實驗盒來完成工廠電氣繼電線路技能訓練。實現功能完善，一機多用。其與同類產品相比具有以下優點：

實驗部分：

1.元器件均（jun1）已安裝在單元盒盒體內，實驗安全可靠。

2.元器件接線端口均已引至單元盒麵板自鎖緊接線柱上，避免實驗反複拆裝螺絲、銅件而縮短元器件使用壽命。

3.采用自鎖緊疊插式連接線實驗連線方便、快捷，在較短的課時內有充分時間完成實驗。

4.元件單元盒在實驗屏上可任意移位、拆卸、易保管。電力拖動(工廠電氣控製)實訓裝置

5.元件盒後蓋壓卡式結構，裝卸方便，以便於維修和觀察內部元器件結構。

6.具有直流電機實驗，大大提高實驗室的利用率、管理水平、規劃程度和經濟效益。

7.整體結構緊湊，外形美觀大方，組裝方便，它是各類高等院校、中等院校、技校、職業學校、培訓

8.考核機構工廠電氣控製設備理想換代產品。

實訓考核部分：

1.元器件已裝在特製的底座上，實訓時選擇合適位置插入通用九孔底板就可根據規劃要求連線實訓，一改過去用螺絲固定、單一位置的死板繁瑣的方法。

2.實訓元器件可重複利用，固定元器件不需鑽孔，元器件存放有專門儲存櫃，管理方便。

利用現有的元器件，用戶可自由設計更多的實驗實訓考核項目。

二、 電力拖動(工廠電氣)實驗實訓設備結構與功能(以二十四座為例)：

(一) 學生桌：配有學生桌12張，尺寸：148×75×130cm，桌麵中央設置九孔通用插板，一桌二座，桌子下部為元件儲存櫃，中間抽屜放置常用工具等。

(二) 示教台：能分別控製12台學生實驗台的電源，示教屏具有講解、演示功能。

(三) 實驗屏：實驗屏由實驗單元板及鐵質噴塑材料組成，單元盒麵板注塑而成，背麵安裝元器件，並配有塑料護罩，使學生觸及不到帶電部位。護罩與麵板結合采用較科學的壓卡式結構，維修拆裝方便。麵板經絲印，構成不用的元器件線路符號，元器件接線端均由麵板上的接線柱引出。

(四) 電氣控製實驗台配置：

1、電源輸入指示。

2、 UFU、VFU、WFU三相電源輸入熔斷器

3、電源總開關：具有漏電、過載、短路保護功能

4、電壓換相開關：用來觀察三相線電壓，450V電壓表指示

5、電流表2A3隻，分別指示U、V、W電流輸出值

6、急停按鈕：按到底切斷實驗台電源

7、三相四線輸出接線座

8、三相電源插座

9、 220V市電插座，供外接儀器使用

10、電源開關：控製“交直流調壓電源”

11、FU：交直流調壓電源保險座

12、0-240V交流輸出：0-240V交流輸出接線座

13、0-240V直流輸出：0-240V直流輸出接線座

14、電壓表250V：指示調壓電源的輸出電壓值

15、Ra、Rf調節旋鈕

16、Ra、Rf接線座

17、Ra、Rf指示表

三、教學器材配置：

(一)、實驗單元板(每台)編號 名稱 型號及規格

WBD-X-01 熔斷器 3隻2A

WBD-X-02 交流接觸器 CJ10-10A380V 4隻

WBD-X-03 信號燈、二極管、整流橋

WBD-X-04 降壓電阻 510/50W 3隻

WBD-X-05 變壓器、開關 BK-25 380V/6.3V+63V

WBD-X-06 行程開關 LX19001 4隻

WBD-X-07 按鈕開關 LA19 380V/5A

WBD-X-08 倒順開關 KO-3 380V/10A

WBD-X-09 三相閘刀 HK8-16/3

WBD-X-10 三相雙投閘刀 380V/15A

WBD-X-11 熱繼電器 R16B-20/3 2隻

WBD-X-12 時間繼電器 JS7-2A380V 2隻

WBD-X-13 電路接點擴展板

(二)、實訓考核元器件(每台)：

交流接觸器4隻，信號燈1隻，整流二極管1隻，大功率電阻3隻，鈕子開關1隻，行程開關4台，3H鐵殼按鈕1隻，倒順開關1隻，三相閘刀1隻，三相雙投閘刀1隻，熱繼電器1隻，時間繼電器1隻，變壓器1隻，三相180W電機2台，直流電機1台。MF500萬用表1隻，兆歐表1隻，鉗形表1隻，1套尖嘴鉗、螺絲刀、剝線鉗等工具，導線若幹。

四、電力拖動(工廠電氣)實驗實訓設備實驗實訓項目：
