交直流電動機運動控製實驗係統

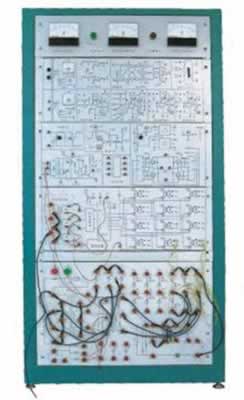

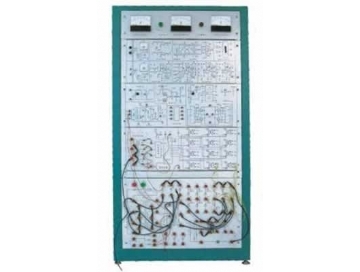

TRY-740G交直流電動機運動控製實驗係統

一、交直流電動機運動控製實驗係統構成:

1、交直流電動機運動控製實驗係統采用立式機櫃（晶閘管三相反並聯可逆電路模塊、H橋可逆電路模塊、模擬調節器模塊、檢測電路模塊、控製與邏輯切換模塊）。機櫃內采用模塊化設計，功能分隔清晰，強弱電隔離，維護檢修方便。保護功能齊全。

2、配二個1.5KW功率的機組（直流電動機—直流發電機機組、三相交流電動機－或三相交流電動機—渦流測功機組）。

3、機櫃設有晶閘管整流電源，輸出直流電壓0～310伏。輸出最大直流電流55A。

4、三相調壓器、電抗器、燈箱負載。

5、選配件有帶PC-232接口的智能測試模塊。

二、交直流電動機運動控製實驗係統實驗內容:

1、單閉環、雙閉環不可逆直流電動機調速係統實驗。

2、雙閉環邏輯切換無環流可逆直流電動機調速實驗。

3、小功率直流電動機PWM可逆調速實驗。

4、直流電動機可逆調速係統的計算機控製實驗。

5、PWM可逆調速係統的計算機控製實驗。

6、三相可控整流電路實驗（燈箱負載）。

7、模擬觸發器調整實驗。
