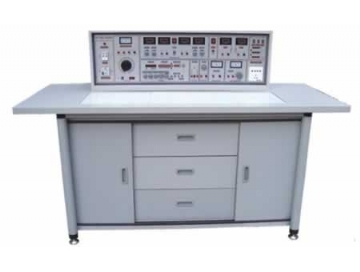

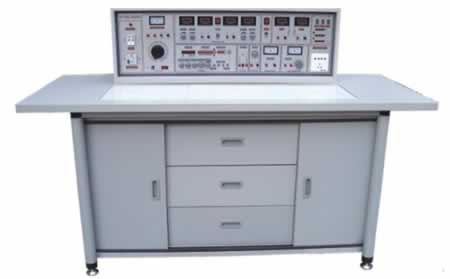

TRYXK-760A模電數電實驗實訓考核實驗室成套設備

一、模電數電實驗實訓考核實驗室成套設備實驗台功能：

1、實驗台構成與性能：

1.1電源及參數：

1.1.1、輸入電源：單相三線輸入

1.1.2、電源輸出：有嵌入式保險盒和三相漏電開關二級保護功能。

A組：一台0.5KA單相0-250V輸出。

B組：低壓交流電壓3-24V分七檔可調，最大輸出電流1.5A，電流表指示。

C組：低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。

D組：雙路恒流穩壓電源，二路輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，每次輸出有0.5級數字電流表、電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。

E組：單相交流市電輸出，由萬能插板供用戶自備設備使用。模電數電實驗實訓考核實驗室成套設備

1.2函數信號發生器:

1.2.1波形:正弦波、三角波、方波、脈衝波、鋸齒波、TTL方波、矩形波.

1.2.2頻率範圍:由0.1Hz到2MHz，分七個頻率檔級。

1.2.3正弦波失真度:10-30Hz<3%30Hz-100KHz≤1%

1.2.4方波響應:前沿/後沿≤100nS（開路）

1.2.5最大輸出幅度(開路)：f＜1MH幅度≤15VP-P；1M＜f≤2MHz≤11Vp-p

1.2.6直流偏置(開路)：±lOV

1.2.7輸出阻抗Z：ZO=50Ω±5Ω

1.2.8占空比:脈衝與鋸齒波上升、下降沿可連續變化，範圍10%～90％。

1.2.9壓控振蕩(VCF)：加外加直流電壓0±5V變化時，對應的頻率變化大於l00:1。

1.2.10輸出衰減:20dB40dB60dB

1.3頻率計數器:

1.3.1測頻範圍:lHz～l00MHz。

1.3.2閘門時間:0.01S、0.1S、1S、10S

1.3.3輸入阻抗(AC耦合)：電阻分量約500KΩ，並聯電容約100P。

1.4單次脈衝:每次可輸出一對正負脈衝。

1.5音頻功率放大器：輸入音頻電壓不低於10mV，輸出功率不小於1W，音量可調，內有喇叭，用於放大電路擴音，也可作信號尋跡。

1.6七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。

1.7外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量範圍:0～1000mA

1.8外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量範圍:0～99.9V。

2、實驗操作桌:雙麵飾麵板製成，不變形不褪色，尺寸:160×70×80cm，造型美觀大方,中間設有抽屜，存放工具，左右二隻存放櫃，用於儲存元器件。

二、模電數電實驗實訓考核實驗室成套設備結構與配備（以二十四座為例）

（一）實驗桌：學生實驗桌12張，一桌二座，實驗桌外形尺寸為160×70×80cm。桌子中央配置九孔電路插板，電路板注塑而成，表麵布有九孔成一組相互聯通的插孔，元件盒在其上任意拚插成實驗電路。元件盒盒體透明直觀，內裝電阻、電容、電感、二極管、三極管、場效應管、可控矽等元件來完成原理實驗。內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、拆裝方便。實訓項目由二十幾套特製實訓電路板和相應元器件來完成。每張操作桌配有一粒膠皮板，保護通用電路板和桌麵(如需要在桌上放置電動機、焊接等)桌子下部是元器件儲存櫃，放置實驗元件、器材、工具等。

（二）、示教控製台：1台示教台，分別控製12台學生實驗台的電源，通用電路板演示屏立在實驗台上，尺寸：160×70mm。用於講解、演示。

（三）、實驗台，共13台，學生實驗桌和示教台上各配備1台。

（四）、教學器材配備：

MF-500萬用表13隻，數字萬用表13隻，台鑽1台，電烙鐵及烙鐵架25套，微型手槍鑽1台，放置台鑽桌1張，13套尖嘴鉗，斜口鉗，螺絲刀，扳手，鑷子等工具，敷銅板13片，初步焊接通用線路板及組件13套，13×22套模電、數電技能實訓考核組件（包括特製線路板及相應元器件），雙門立櫃2個，13套實驗所需的電阻，電位器，二極管，三極管，場效應管，集成，可控矽，傳感器，邏輯電平開關，特製通用集成座等，學生凳25張。

三、模電數電實驗實訓考核實驗室成套設備實驗與實訓項目：

（一）實驗項目

(1)模擬部分

1．二極管的正、反相特性	2．晶體三極管的輸入、輸出特性
3．晶體管共射極單管放大器	4．兩級阻容耦合放大電路
5．負反饋對放大器性能的影響	6．場效應管放大器
7．差動放大電路	8．運算放大器指標測試
9．集成運算放大器的基本應用(多種模擬運算電路)	10．集成運算放大器非線性應用（多種波形發生器）
11．變壓器耦合推挽功率放大器	12．0TL功率放大器
13．集成功率放大器	14．單相橋式整流電路
15．串聯型晶體管直流穩壓電源(設計性實驗)	16．集成直流穩壓電源
17．單結晶體管特性	18．單結晶體管觸發電路
19．晶閘管簡單測試	20．晶閘管可控整流電路

利用上述20項實驗元器件還可完成下麵實驗項目

l．電壓負反饋偏置電路

2．分壓式電流負反饋偏置電路	3．用二極管穩定工作點
4．共基極放大電路	5．共集電極放大電路
6．共源極基本放大電路	7．場效應管共漏極電路
8．場效應管共柵極電路	9．單管阻容放大電路
10．變壓器耦合放大電路	11．甲類功率放大電路
12．串聯電流負反饋電路	13．串聯電壓負反饋電路
14．並聯電壓負反饋電路	15．並聯電流負反饋電路
16．共基共射極放大電路	17．自舉射極輸出電路
18．NPN一PNP直接耦合放大電路	19．用負反饋消除自激振蕩
20．晶體管開關作用	21．變壓器反饋式振蕩電路
22．電容三點式振蕩電路	23．電感三點式振蕩電路
24．差動放大電路的基本形式	25．長尾式差動放大電路
26．雙電源長尾式差動放大電路	27．運放用作交流比例放大
28．反相輸入保護措施	29．同相輸入保護措施
30．電源極性錯接的保護	31．RC高通電路
32．利用三極管來保護器件	33．差動輸入運算電路
34．快速積分電路	35．模擬一階微分方程電路
36．模擬二階微分方程電路	37．基本對數運算電路
38．實用微分電路	39．反對數放大基本電路
40．簡單的過零比較電路	41．利用二級管作為上限檢測幅度選擇電路
42．下限幅度選擇電路	43．RC無源網絡的低通濾波電路
44．同相輸入一階低通濾波電路	45．反相輸入一階低通濾波電路
46．簡單的二階RC濾波電路	47．典型二階RC有源低通濾波電路
48．典型二階高通有源濾波電路	49．基本帶通濾波電路
50．典型帶通濾波電路	51．矩型波振蕩電路
52．寬度可調的矩形波發生器	53．幅頻可調的鋸齒波發生器
54．單相半波整流電路	55．單相全波整流電路
56．電容濾波電路	57．電容濾波帶電阻負載
58．RC濾波電路	59．基本LC濾波電路
60．二倍壓整流電路	61．三倍壓整流電路
62．基本穩壓電路	63．基本調整管穩壓電路6
64．具有放大環節的穩壓電路	65．單相半波可控矽整流
66．電子調壓電路	67．電子催眠器一一趣味性實驗一
68．電子門鈴電路一一趣味性實驗二	69．電子報警電路一一趣味性實驗三

(2)數字部分

l．TTL集成邏輯門的參數測試	2．CM0S邏輯門的參數測試
3．TTL集成電極開路門與三態輸出門的應用	4．與、非、或、與非門電路實驗
5．半加器電路實驗	6．全加器電路實驗
7．RS觸發器實驗	8．D觸發器實驗
9．JK觸發器實驗	10．T觸發器實驗
11．JK型觸發器轉換成D觸發器	12．D型觸發器轉換成JK觸發器
13．計數器實驗	14．MSI移位寄存器及其應用
15．譯碼器及其變換方式	16．MSI數據選擇器及邏輯設計
17．微分型單穩態電路	18．環形多諧振蕩器
19．利用門電路構成編碼器分配器、選擇器	20．組合電路的設計之一一一編碼轉換
21．組合電路的設計之二一一顯示電路	22．同步時序電路的設計
23．計算機時序電路的設計	24．集成定時器測試及應用
25．CM0S集成A/D、D/A轉換電路實驗	26．二極管非門、或非門電路
27．三極管非門、與非門、或非門電路	28．異步十進製減法計數器
29．異步十進製加法計數器	30．綜合能力培訓實驗一一電子秒表

（2）實訓項目

1.常用儀器儀表的使用；	2.常用電子元器件的識別與檢測；
3.電烙鐵拆裝與電子錫焊技能訓練；	4.印刷線路板的製作；
5.三端集成穩壓直流電源的製作；	6.串聯型直流穩壓電源的製作；
7.低頻信號電壓放大器的裝配與測試；	8.具有負反饋信號放大器電路的製作與測試；
9.文式橋振蕩器的焊接與調試；	10.電池電壓監視電路的製作與測試；
11.電子催眠器電路的製作；	12.模擬“知了”電子電路的製作實訓；
13.實用聲控、光控節電照明燈的製作與實訓；	14.語音報警喇叭的製作與實訓；
15.邏輯測試器的製作與測試；	16.正負脈衝信號的製作與測試；
17.智力競賽搶答器的製作；	18.水位報警器電路的製作；
19.迷你閃光彩燈的製作；	20.光控音樂門鈴；
21.實用模擬自然風控製器的製作；	22.台燈調光電路；
23.實用CMOS觸摸鎖鑰電路；	24.自動充電器的製作；
25.半導體收音機的組裝與調試
