電工模電數電電拖實驗實訓考核綜合裝置

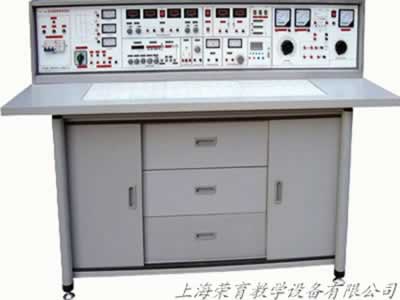

TRYXK-760C電工模電數電電拖實驗實訓考核綜合裝置

一、電工模電數電電拖實驗實訓考核綜合裝置功能簡介：

TRYXK-760C電工模電數電電拖實驗實訓考核綜合裝置實驗項目包括電工學、電工原理、模擬電子技術、數字電子電路技術、電力拖動、電氣控製、繼電控製等課程，可完成交直流、振蕩、磁場電路、運算放大器、整流電路、交直流放大電路、數字邏輯電路、電氣控製等電路實驗。實驗部分采用德國職業教育先進的實驗方法：利用九孔通用萬能實驗板和分立式透明元件盒靈活地組合實驗，元器件可重複利用，實驗方便，動腦動手能力強。

模電、數電技能實訓改革傳統實驗實訓教學模式，通過基本操作技能和三十幾類實用新型電路的製作、調試，使學生掌握電子產品的製作調試，學會閱讀電路原理圖和PCB圖，熟悉常用電子元器件的選擇、測試，掌握焊接和電路組裝工藝技能（設備中配置三十幾套特製實訓電路板和相應元器件），並能處理安裝調試過程中出現的問題。實訓電路中涵蓋開關、音頻、信號發生、計數、譯碼、顯示、測量、控製等內容。

電工、電拖技能實訓通過安全用電，常用工具及儀表的使用，電工基本技能訓練，電動機的安裝維護與故障處理，電動機基本控製線路的安裝、調試與維修，常用生產機械電氣控製線路的故障分析與處理等項目係統訓練。可以達到勞動及社會保障職業技能鑒定中級以上水平。本係列設備具有科學性、驗證性、實用性、趣味性，是高等、中專、職業學校及各類培訓機構新建、改建實驗室的理想教學設備。



二、電工模電數電電拖實驗實訓考核綜合裝置特點：

1、即能完成電工、模電、數電、電拖實驗又能進行電工、模電、數電、電拖實訓考核，大大節省實驗用房，節省管理人員，經濟效益顯著。

2、實驗部分元件盒體透明，直觀性好，盒蓋與盒體采用較科學的壓卡式結構，維修拆裝方便，可重複使用。元件盒在九孔萬能實驗板上任意插接成實驗電路，方法靈活，使學生所學知識靈活運用，快速掌握。數電部分實驗配備通用集成插座，增加集成就能擴展實驗，實驗擴展性強。

3、實訓部分在網孔板上完成，操作方便、靈活，更換器件便捷，接近工業現場，易擴展實訓功能或開展新實訓項目。

4、實驗實訓項目豐富，裝置功能齊全。

5、設有電壓型電流型漏電保護器，並有單片機自動全程監控裝置過載或短路，一旦發生即可自動切斷電源，故障排除後方可再次啟動工作電源。能確保設備和操作者安全。

6、參考標準為一室12台學生台，1台教師台，用戶可根據學生人數酌情增減，教師台即能演示又能分別控製學生台的工作電源。

三、電電工模電數電電拖實驗實訓考核綜合裝置技術性能：

1、工作電源：三相四線（或三相五線）～380V±5%50Hz

2、溫度：-10℃～40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1KVA

4、重量：200Kg

四、電工模電數電電拖實驗實訓考核綜合裝置功能構成

1、電源及參數：

1.1輸入電源：由啟動、停止按鈕控製三相四線電源輸入，輸入時指示燈亮。

1.2電源輸出：有嵌入式保險盒，三相漏電開關，過載、短路軟截止保護裝置，三級保護功能。

A組：單、三相可調交流電源，提供0－430V連續可調的交流電源，同時可得到0—250V單相可調電源（配有一台1.5KVA的三相自耦調壓器，配有三隻交流電壓表，指示調壓輸出電壓）

B組：低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。

C組：低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。

D組：雙路恒流穩壓電源，二路輸出電壓均為0—30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出有0.5級數字電流表、電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。

E組：單相交流市電輸出，由萬能插板供用戶設備使用。

2、安全保護：設有電壓型和電流型漏電保護器，並有單片機自動全程監控過載或短路，自動切斷總電源，故障排除按下複位按鈕後方可再次啟動電源，確保操作者和設備安全。

3、函數信號發生器

3.1波形：正弦波、三角波、方波、脈衝波、鋸齒波、TTL方波、矩形波.

3.2頻率範圍：由0.1Hz到2MHz，分七個頻率檔級。

3.3正弦波失真度：10-30Hz<3%30Hz-100KHz≤1%

3.4方波響應：前沿/後沿≤100nS（開路）

3.5最大輸出幅度(開路)：f＜1MH幅度≤15VP-P；1M＜f≤2MHz幅度≤11Vp-p

3.6直流偏置(開路)：±l0V

3.7輸出阻抗Z：ZO=50Ω±5Ω

3.8占空比：脈衝與鋸齒波上升、下降沿可連續變化，範圍10%～90％。

3.9壓控振蕩(VCF)：加外加直流電壓0—±5V變化時，對應的頻率變化大於l00:1。

3.10輸出衰減：20dB40dB60dB

4、頻率計數器：

4.1測頻範圍：lHz～l00MHz。

4.2閘門時間：0.01S、0.1S、1S、10S

4.3輸入阻抗(AC耦合)：電阻分量約500KΩ，並聯電容約100P。

5、單次脈衝：每次可輸出一對正負脈衝。

6、音頻功率放大器：輸入音頻電壓不低於10mV，輸出功率不小於1W，音量可調，內有喇叭，用於放大電路擴音，也可作信號尋跡。

7、七段譯碼器：6組七段譯碼器及對應譯碼顯示數碼管。

8、智能型功率、功率因數表

由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。功率測量精度為1.0級，功率因數測量範圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），並可存儲15組測量數據，供隨時查閱。

9、真有效值智能交流電流表一隻

由單片機主控測試電路構成全數顯和全測程交流電流表一隻，通過鍵控、數顯窗口實現人機對話功能控製模式。能對交流信號（20-20KHz）進行真有效值測量，測量範圍0～5A，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。同時能對數據進行存儲、查詢、修改（共15組，掉電保存）。

10、智能型直流數字電流表一隻

采用ECL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，測量範圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示等功能。

五、實驗室構成與配備（以參考標準：1台教師台，12台學生台為例）

1、實驗實訓屏12個，每台學生台配備1台，材質為鐵質雙層亞光噴塑，左邊為網孔板，右邊為九孔萬能實驗板。下部為電源、信號及控製單元。

2、操作桌：鋁木結構，桌麵為防火、防水、耐磨高密度板。共12張，一桌二座，桌麵配備一塊膠皮板保護桌麵，桌體下部為元件儲存櫃，放置元器件。

3、教師台1台：由實驗實訓演示屏、桌、學生電源集成控製器組成，即可作實驗實訓講解演示又能分別控製學生台的工作電源以提高安全係數。

4、教學器材配置（以參考標準：1台教師台，12台學生台即25座為例）：

序號	名稱	每台數量	全室數量	單位	備注
1	人體複蘇模型		1	個	教師演示
2	滅火器		1	隻	教師演示
3	直流電機		1	台	100W，教師拆裝演示
4	手槍鑽	1	13	把
5	表筆、扳手、尖嘴鉗、鋼絲鉗、剝線鉗等電工工具	1	13	套
6	電烙鐵及烙鐵架	1	25	套
7	指針萬用表MF-50	1	13	隻
8	數字萬用表890B+	1	13	隻
9	單相電度表	1	13	隻
10	三相電度表	1	13	隻
11	電流互感器	3	3*13	隻
12	兆歐表	1	13	隻
13	鉗形電流表	1	13	隻
14	轉速表		1	隻	教師台用
15	變壓器繞線機		2	隻	分組訓練
16	保險盒	3	3*13	隻
17	熔斷器	6	6*13	隻
18	拉線開關、園插座、平燈頭	各2	2*13	隻
19	20W日光燈	1	13	套
20	換相開關	1	13	隻
21	電阻、變壓器組件	1	13	套
22	三相電動機拆裝拉具		3	套
23	鋼鋸架	1	13	把
24	單相電動機	1	13	台
25	三相電動機180W	2	2*13	台
26	交流接觸器	4	4*13	隻
27	組合開關	1	13	隻
28	3H鐵殼按鈕	1	13	隻
29	熱繼電器	2	2*13	隻
30	時間繼電器	1	13	隻
31	50W變壓器	1	13	隻
32	單刀開關	1	13	隻
33	三相閘刀	1	13	隻
34	信號燈	3	3*13	隻
35	敷銅板（PCB）製作	1	13	片
36	通用焊接電路板（焊接訓練）及組件	1	13	套
37	電子技能實訓考核組件（包括特製線路板及相應元器件）	30	30*13	套
38	電流插座	3	3*13	隻
39	交流電表	4	4*13	隻
40	電工模電數電實驗所需電阻、電位器、電感、電容、變壓器、條形磁鐵、二極管、三極管、場效應管、集成電路、集成座、可控矽、邏輯電平開關及邏輯電平指示傳感器件等元件	1	13	套	元件已裝在透明單元盒內，集成座通用，可任意擴展數字電路實驗。
41	變壓器繞線桌		1	張
42	走線槽	2	2*13	米	分組訓練
43	雙門立櫃		2	個
44	學生凳		25	張

五、電工模電數電電拖實驗實訓考核綜合裝置實驗實訓項目

（一）實訓部分：

A：電工、電拖部分

1．低壓驗電筆的使用

2．滅火器的操作方法（教師演示）

3．口對口人工呼吸法和胸外心髒壓擠法急救的掌握

4．常用工具的使用與識別

5．常用導線的連接和絕緣的恢複

6．電烙鐵的拆裝與焊接技能訓練

7．電工識圖訓練

8．電工布線工藝

9．日光燈電路的按裝接線

10．單相電度表直接接線電路安裝

11．單相電度表經電流互感器的接線電路安裝

12．配電板安裝

13．室內配線

14．室內照明電路安裝

15．萬用表轉換開關的使用和讀數

16．交流電壓的測量

17．直流電壓、直流電流的測量

18．電流表、電壓表的安裝

19．電阻的測量

20．兆歐表、鉗形電流表接地電阻測定儀的使用

21．單相功率、功率因數的測量

22．三相四線有功電度表的安裝接線

23．三相四線有功電度表經電流互感器的安裝與接線

24．常用開關繼電器拆裝

25．交流接觸器的拆卸與組裝

26．常用啟動器的結構觀察與檢測

27．小型變壓器的製作

28．小型變壓器故障檢查與排除

29．三相鼠籠式電動機的拆裝與測試

30．三相鼠籠式異步電動機運行巡視

31．三相鼠籠式異步電動機的定期檢修

32．三相鼠籠式電動機故障分析

33．定子繞組局部故障的排除

34．單相電容式電動機繞組的拆裝

35．單相電容式電動機故障與排除

36．手動正轉控製線路的安裝與檢修訓練

37．接觸器點動正轉控製

38．具有自鎖的正轉控製

39．具有過載保護的正轉控製

40．接觸器聯鎖的正反轉控製

41．按鈕聯鎖的正反轉控製線路

42．按鈕、接觸器複合聯鎖的控製線路

43．按觸器控製Y-△降壓控製

44．倒順開關控製正反轉控製線路

45．工作台自動往返行程控製線路

46．時間繼電器控製電阻降壓控製線路

47．半波整流能耗製動控製線路

48．全波整流能耗製動控製線路

49．X62-W型銑床主軸與進給電機的聯鎖控製

50．時間繼電器控製Y-△降壓起動控製

51．C620-1型車床控製線路的模擬安裝

52．直流電動機的拆裝訓練（教師演示）

53．直流電動機的檢修訓練（教師演示）

B：電子實訓

1．常用教學儀器的使用

2．常用電子元器件的識別與檢測

3．電烙鐵拆裝與電子錫焊技能訓練

4．印刷線路板的製作

5．三端集成穩壓直流電源的製作

6．串聯型直流穩壓電源的製作

7．低頻信號電壓放大器的裝配與測試

8．具有負反饋信號放大器電路的製作與測試

9．文式橋振蕩器的焊接與調試

10．電池電壓監視電路的製作與測試

11．電子催眠器電路的製作

12．模擬“知了”電子電路的製作實訓

13．實用聲控、光控節電照明燈的製作與實訓

14．電子驅蚊器線路的製作實訓

15．保護視力定時器線路

16．語音報警喇叭的製作與實訓

17．邏輯測試器的製作與測試

18．正負脈衝信號的製作與測試

19．智力競賽搶答器的製作

20．水位報警器電路的製作

21．迷你閃光彩燈的製作

22．光控音樂門鈴

23．實用模擬自然風控製器的製作

24．台燈調光電路

25．實用CMOS觸摸鎖鑰電路

26．自動充電器的製作

27．半導體收音機的組裝與調試

28．助聽器的組裝與調試

29．聲、光控樓道燈的組裝與調試

30．滅火機器人的組裝與調試

（二）實驗部分：

A、電工實驗：

1．電工測量儀表的使用

2．常用元件的識別與檢測

3．線性元件與非線性元件的伏安特性

4．電源的外特性

5．電位值、電壓值的測定

6．電流表和電壓表的擴程

7．基爾霍夫定律的驗證

8．驗征楞次定律

9．迭加原理與互易定理的驗證

10．戴維南定理與諾頓定理的驗征

11．電壓源與電流源的等效變換

12．受控源特性的研究

13．一階電路實驗

14．二階電路的過渡過程

15．研究LC元件在直流和交流電路中的特性

16．負載獲得最大功率的條件

17．交流電路參數的測量

18．正弦交流電路中RLC元件的特性

19．RL及RC串聯電路實驗

20．RLC串聯諧振電路

21．日光燈電路的連接及功率因數改善

22．三相負載的星、三角接法

23．三相電路及功率的測量

24．R-C選頻網絡的研究

25．二端口網絡研究

26．單相變壓器實驗

27．互感電路實驗

28．三相異步電動機的使用與起動

29．三相電動機繼電接觸控製的基本電路

30．三相電動機Y-△起動控製實驗

31．三相電動機的順序控製實驗

32．三相電動機能耗製動控製實驗

33．最簡單的電路

34．電路中各點電位與參考點的選擇

35．電阻的串聯

36．電阻的並聯

37．電阻的混聯

38．電阻分壓器電路

39．全電路歐姆定律

40．電橋的應用與平衡條件

41．節點電壓法

42．回路電壓法

43．支路電流法

44．RCL並聯電路

45．串聯電路

46．變壓器結構及工作原理

47．基爾霍夫第一定律

48．基爾霍夫第二定律

49．日光燈電路原理

50．擴大電壓表量程

51．擴大電流表量程

52．RC電路的過度過程

53．RL過渡過程

54．電容的串聯電路

55．電容的並聯電路

56．電容器的充放電

57．電容器在交直流中的作用

58．條形磁鐵在線圈中的運動

59．電容的混聯

60．純電阻、電感、電容電路

61．磁耦合線圈的順串

62．磁耦合線圈的反串

63．歐姆表的工作原理

64．雙聯開關二地控製

65．用示波器觀察磁滯回線

66．磁路歐姆定律

67．兩線圈的互感及同名端

68．互感耦合

69．提高功率因數的方法

70．單相電路功率的測量

71．收錄機電源電路

72．濾波電路

73．電阻與溫度的關係:用伏安法測出燈絲

在不同電壓下的阻值。

74．三相異步電機閘刀控製正轉實驗

75．具有過載保護的控製線路

76．按鈕控製的正反轉控製線路

77．接觸器控製星一三角降壓起動控製線路

B、模電、數電實驗：

（1）模擬部分實驗

1．二極管的正、反相特性

2．晶體三極管的輸入、輸出特性

3．晶體管共射極單管放大器

4．兩級阻容耦合放大電路

5．負反饋對放大器性能的影響

6．場效應管放大器

7．差動放大電路

8．運算放大器指標測試

9．集成運算放大器的基本應用(多種模擬運算電路)

10．集成運算放大器非線性應用（多種波形發生器）

11．變壓器耦合推挽功率放大器

12．0TL功率放大器

13．集成功率放大器

14．單相橋式整流電路

15．串聯型晶體管直流穩壓電源(設計性實驗)

16．集成直流穩壓電源

17．單結晶體管特性

18．單結晶體管觸發電路

19．晶閘管簡單測試

20．晶閘管可控整流電路

利用上述20項實驗元器件還可完成下麵實驗項目

l．電壓負反饋偏置電路

2．分壓式電流負反饋偏置電路

3．用二極管穩定工作點

4．共基極放大電路

5．共集電極放大電路

6．共源極基本放大電路

7．場效應管共漏極電路

8．場效應管共柵極電路

9．單管阻容放大電路

10．變壓器耦合放大電路

11．甲類功率放大電路

12．串聯電流負反饋電路

13．串聯電壓負反饋電路

14．並聯電壓負反饋電路

15．並聯電流負反饋電路

16．共基共射極放大電路

17．自舉射極輸出電路

18．NPN一PNP直接耦合放大電路

19．用負反饋消除自激振蕩

20．晶體管開關作用

21．變壓器反饋式振蕩電路

22．電容三點式振蕩電路

23．電感三點式振蕩電路

24．差動放大電路的基本形式

25．長尾式差動放大電路

26．雙電源長尾式差動放大電路

27．運放用作交流比例放大

28．反相輸入保護措施

29．同相輸入保護措施

30．電源極性錯接的保護

31．RC高通電路

32．利用三極管來保護器件

33．差動輸入運算電路

34．快速積分電路

35．模擬一階微分方程電路

36．模擬二階微分方程電路

37．基本對數運算電路

38．實用微分電路

39．反對數放大基本電路

40．簡單的過零比較電路

41．利用二級管作為上限檢測幅度選擇電路

42．下限幅度選擇電路

43．RC無源網絡的低通濾波電路

44．同相輸入一階低通濾波電路

45．反相輸入一階低通濾波電路

46．簡單的二階RC濾波電路

47．典型二階RC有源低通濾波電路

48．典型二階高通有源濾波電路

49．基本帶通濾波電路

50．典型帶通濾波電路

51．矩型波振蕩電路

52．寬度可調的矩形波發生器

53．幅頻可調的鋸齒波發生器

54．單相半波整流電路

55．單相全波整流電路

56．電容濾波電路

57．電容濾波帶電阻負載

58．RC濾波電路

59．基本LC濾波電路

60．二倍壓整流電路

61．三倍壓整流電路

62．基本穩壓電路

63．基本調整管穩壓電路6

64．具有放大環節的穩壓電路

65．單相半波可控矽整流

66．電子調壓電路

67．電子催眠器一一趣味性實驗一

68．電子門鈴電路一一趣味性實驗二

69．電子報警電路一一趣味性實驗三

（2）數字部分實驗

l．TTL集成邏輯門的參數測試

2．CM0S邏輯門的參數測試

3．TTL集成電極開路門與三態輸出門的應用

4．與、非、或、與非門電路實驗

5．半加器電路實驗

6．全加器電路實驗

7．RS觸發器實驗

8．D觸發器實驗

9．JK觸發器實驗

10．T觸發器實驗

11．JK型觸發器轉換成D觸發器

12．D型觸發器轉換成JK觸發器

13．計數器實驗

14．MSI移位寄存器及其應用

15．譯碼器及其變換方式

16．MSI數據選擇器及邏輯設計

17．微分型單穩態電路

18．環形多諧振蕩器

19．利用門電路構成編碼器分配器、選擇器

20．組合電路的設計之一一一編碼轉換

21．組合電路的設計之二一一顯示電路

22．同步時序電路的設計

23．計算機時序電路的設計

24．集成定時器測試及應用

25．CM0S集成A/D、D/A轉換電路實驗

26．二極管非門、或非門電路

27．三極管非門、與非門、或非門電路

28．異步十進製減法計數器

29．異步十進製加法計數器

30．綜合能力培訓實驗一一電子秒表

C：電力拖動實驗

1、閘刀開關正轉控製線路

2、接觸器點動正轉控製線路

3、具有自鎖的正轉控製線路

4、具有過找保護的正轉控製線路

5、倒順開關控製正反轉控製線路

6、接觸器聯鎖的正反轉控製線路

7、按鈕聯鎖的正反轉控製線路

8、按鈕接觸器複合聯鎖控製線路

9、自動往返行程控製線路

10、接觸器控製串聯電阻降壓起動線路

11、時間繼電器控製串聯電阻降壓控製線路

12、手動Y/△降壓起動

13、接觸器控製Y/△降壓起動

14、時間繼電器控製Y/△降壓起動

15、QX3-13型Y/△自動起動控製線路

16、半波整流能耗製動控製線路

17、全波整流能耗製動控製線路

18、C620車床電氣控製線路

19、手動降壓起動

20、單相運行反接製動控製線路

21、電動葫蘆電氣控製線路

22、C6163車床電氣控製線路

23、控製電路聯鎖控製線路

24、主電路聯鎖控製線路

25、直流電機啟動實驗

26、直流電機的調速實驗

27、直流電機正反轉實驗

28、直流電機製動實驗
