電氣照明安裝調試實訓裝置

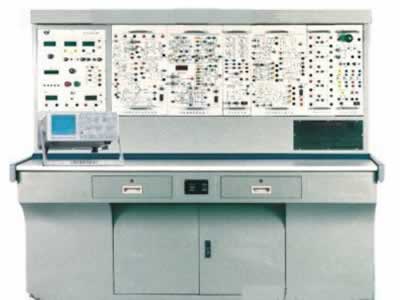

TRYDAZ-04電氣照明安裝調試實訓裝置

一、電氣照明安裝調試實訓裝置簡介

TRYDAZ-04電氣照明安裝調試實訓裝置是根據國家職業資格培訓教材編審委員編寫的《電氣設備安裝工》相關的技能培訓要求而研製的設備，可完成《電氣設備安裝工（初級）》、《電氣設備安裝工（中級）》的電氣照明設備安裝調試技能實訓，適合各職業院校對電氣設備安裝工的技能實訓教學，同時也可作為初級、中級電氣設備安裝工技能考核的鑒定設備。

二、電氣照明安裝調試實訓裝置特點

該實訓設備在結構上以建築模型（包含了室內配電箱的安裝、室內線管敷設及管內穿線、電氣照明典型線路施工、各種燈具的安裝與接線）為基礎，由室內配電箱的安裝、線管敷設、線管穿線、各種燈具的安裝、典型照明電路的安裝、吊扇的安裝及調試、防雷接地的安裝等部分組成，各部分既可獨立實訓，也可組合成係統綜合實訓。

1．配電箱采用小型室內配電箱，用於訓練學員對配電箱的安裝技能

2．電氣照明典型線路采用優質元器件

3．防雷接地裝置采用工業現場所用的避雷針和避雷器進行實訓

三、電氣照明安裝調試實訓裝置技術指標

1．輸入電源：三相四線製380V±10%50HZ

2．工作環境：溫度-5℃～+40℃相對濕度＜85%(25℃)海拔＜4000M

3。裝置容量：＜3KVA

四、電氣照明安裝調試實訓裝置配置

1、電源、電氣設備配備

（1）電源部分三相四線380V電網經漏電保護器、接通總開關，由接觸器通過起、停按鈕進行操作送電；設有指針式交流電壓表三隻，指示輸入的三相電源線電壓；交流電源輸出設有過流保護及漏電保護功能

（2）配備一套室內小型配電箱，用於配電箱的室內安裝

（3）配備室內布線用PVC線管、彎頭及線盒用於線管敷設施工、彎頭製作等

（4）配備典型照明線路施工所用的燈座及開關等元器件

（5）配備吊扇及配套調速器1套

（6）配備避雷針1隻

（7）配備電源防雷器1台

（8）配備布線用硬質導線

2、儀器儀表配備便攜式數字萬用表，三位半顯示五、工具配備配有電工常用工具2套（含剝線鉗、尖嘴鉗、十字螺絲刀、一字螺絲刀、斜口鉗、電工刀、小鋼鋸及鋸片等）電烙鐵1把，卷尺1把。

五、電氣照明安裝調試實訓裝置實訓項目
