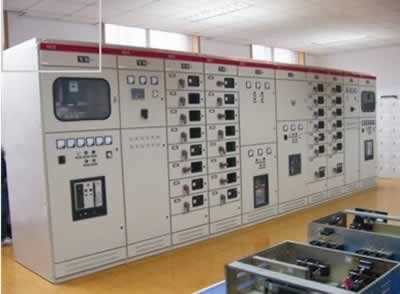

高低壓供配電技術實訓櫃（GCK）

一

1#電源主開關進線櫃

台

1

序號

名稱

規格型號

單位

數量

1

高壓隔離開關

台

1

2

高壓電流互感器

LZZBJ9-12-200/5

台

3

3

氧化鋅避雷器

HY5WZ-17/45

隻

3

4

帶電顯示裝置

DXN-10/T

組

1

5

穿牆套管

套

3

6

絕緣支柱

隻

3

7

櫃體

XGN2650*1100*1200mm

台

1

低壓部分

明細表

一

低壓進線櫃

GGD-2200*800*800

台

1

序號

名稱

型號規格

單位

數量

1

隔離開關

HD13BX/-600/31

台

1

2

萬能式斷路器

DW15-630/3熱電磁式電動

台

1

3

電流電壓表

42L6-A.V

隻

4

4

電流互感器

BH-400/5

隻

4

5

熔斷器

RT18-32A

套

3

6

浪湧保護器

100/4P

隻

1

7

萬能轉換開關

LW5-16D/YH3/3

台

1

8

櫃體

GGD-2200*800*800

台

1

二

低壓計量櫃

GCK-2200*800*800

台

1

序號

名稱

型號規格

單位

數量

1

隔離開關

HD13BX/-600/31

台

1

2

智能斷路器

DW45-630/3垂直固定式

台

1

3

智能數顯多功能表

隻

1

4

電流互感器

BH-400/5

隻

4

5

熔斷器

RT18-32A

套

3

6

浪湧保護器

40KA/4P

隻

1

7

櫃體

GCK-2200*800*800

台

1

三

固定抽屜式出線櫃

GCK-2200*800*800

台

1

序號

名稱

型號規格

單位

數量

1

電流互感器

BH-A

隻

3

2

智能數顯編程電流表

隻

3

3

塑殼斷路器

NM1-400400/A/3300

台

2

4

塑殼斷路器

NM1-225/225A/3300

台

1

5

塑殼斷路器

NM1-100/100A/3300

台

2

電動式

6

櫃外操作機構

CM1型

套

3

7

板後接線裝置

CM1型

套

3

8

櫃體

GCK-2200*1000*800

台

1

四

固定抽屜式電容櫃

GCK-2200*800*800

台

1

序號

名稱

型號規格

單位

數量

1

熔斷式隔離開關

QSA-200A/3P

台

1

2

信號燈

AD11-22

隻

6

3

電容切換接觸器

CJ19-65/

台

1

4

電容切換接觸器

CJ19-40/

台

1

5

電容切換接觸器

CJ19-32/

台

2

6

電容切換接觸器

CJ19-25/

台

2

7

熱繼電器

JR36-63/3

隻

4

8

熱繼電器

JR36-20/3

隻

2

9

低壓電力補償電容

BSMJ-30KVar/0.45

台

1

10

低壓電力補償電容

BSMJ-20KVar/0.45

台

1

11

低壓電力補償電容

BSMJ-15KVar/0.45

台

2

12

低壓電力補償電容

BSMJ-12KVar/0.45

台

2

13

電流互感器

BH-200/5

隻

3

14

智能數顯編程三相電流表

隻

1

15

智能數顯編程三相電壓表

隻

1

16

電容補償器

6回路/220V

台

1

17

氧化鋅避雷器

隻

3

18

櫃體

GCK-2200*800*800

台

1

五

低壓負載櫃

1：單相220V電機功率15KW以下單相220V的電動機單啟動（CJT1型的交流接觸器）與三相電動機
