電力綜合自動化教學實驗係統

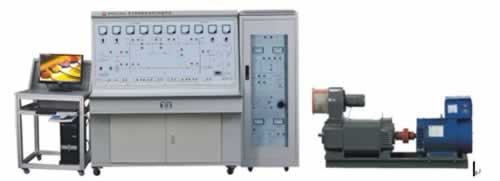

TRYDLZ-51A電力綜合自動化教學實驗係統

產品功能簡介：

TRYDLZ-51A電力綜合自動化教學實驗係統是綜合了目前高等院校、職業院校《電力係統自動化》、《電氣設備》、《電力係統自動裝置原理》、《電力係統分析》和《電力工程》等多門專業課程中的教學內容，並結合生產實際應用和發展，而研發的新型實驗裝置。能以真實直觀的實驗教學形式對學員進行專業技能訓練。電力係統綜合自動化教學實驗裝置具有設備器件利用率高，實驗教學係統性強，占用實驗場地少，性能價格比高等優點。

一、電力綜合自動化教學實驗係統技術性能

1.輸入電源：三相四線　380V±10%　50Hz

2.工作環境：溫度-10℃～+40℃　相對濕度＜85%（25℃）　海拔＜4000m

3.裝置容量：＜1.5Kva

4.外形尺寸：187cm×73cm×166cm

二、電力綜合自動化教學實驗係統配備及要求：

電力綜合自動化教學實驗係統將實驗所需的交流電源、高壓直流電源、交流測量儀表、直流測量儀表、電子秒表、各種規格的負載電阻及各種規格的繼電器等有機地結合在一起，配套齊全。本裝置由控製屏、實驗桌及掛件箱組成。采用不同的掛件組合即可完成不同的實驗內容。

三、電力綜合自動化教學實驗係統實驗項目

1.準同期並列實驗

(1)自動準同期條件測試實驗

(2)同期電源部分測試實驗

(3)自動準同期線性整步電壓（相敏環節）測試實驗

(4)自動準同期導前時間整定及測量方法實驗

(5)自動準同期壓差閉鎖與整定實驗(6)自動準同期頻差閉鎖與整定實驗

(7)自動準同期相差閉鎖與整定實驗

(8)合閘部分整體檢測（半自動準同期並網）實驗

(9)自動準同期頻差方向測量回路實驗（10）自動準同期調頻脈寬整定實驗

（11）自動準同期調頻部分整體檢測（自動準同期並網）實驗

2.可控勵磁發電係統實驗與綜合、考核實驗

(1)可控勵磁發電係統綜合認識與測試實驗

(2)無功調差及自動檢測實驗

(3)綜合放大及調節特性實驗

(4)過勵限製特性實驗

(5)調節整定及控製方式相互切換實驗

(6)功率器件的移相觸發電路實驗

(7)勵磁係統相序和極性檢測實驗

(8)可控功率整流主電路實驗

(9)可控勵磁係統主電路保護實驗

(10)無功欠勵限製實驗

(11)可控勵磁發電係統控製、保護、信號電路綜合實驗

(12)可控勵磁發電係統開環調試綜合實驗

(13)可控勵磁發電係統單機開環空載綜合實驗

(14)可控勵磁發電係統單機閉環空載綜合實驗

(15)可控勵磁發電係統單機閉環負載綜合實驗

(16)可控勵磁發電係統並網閉環負載綜合實驗

(17)手動準同期和自同期並聯綜合實驗

(18)可控勵磁發電係統操作運行及檢測維護考核

(19)可控勵磁發電係統的常見故障及處理考核

3.單機——無窮大係統穩態運行方式實驗

(1)單回路穩態對稱運行實驗

(2)雙回路對稱運行與單回路對稱運行比較實驗

(3)單回路穩態非全相運行實驗

4.電力係統功率特性和功率極限實驗

(1)無調節勵磁時功率特性和功率極限實驗

(2)網絡結構改變對係統靜態穩定的影響

(3)並網前發電機電勢Eq值不同對係統靜態穩定的影響

(4)手動調節勵磁時功率特性和功率極限實驗

(5)自動調節勵磁時功率特性和功率極限實驗

(6)自並勵自動調節勵磁時，功率特性和功率極限實驗

(7)他勵自動調節勵磁時，功率特性和功率極限實驗

(8)單回路、雙回路輸送功率與功角關係實驗

5.同步發電機實驗

(1)三相同步發電機的運行特性

(2)三相同步電動機

(3)三相同步電機參數的測定四、裝置的安全保護體係

1.三相四線製電源輸入後經隔離輸出（浮地設計），總電源由三相鑰匙開關控製，設有三相帶燈熔斷器作為斷相指示。

2.控製屏電源由接觸器通過起、停按鈕進行控製。

3.屏上裝有兩套電壓型漏電保護裝置和一套電流型漏電保護裝置，控製屏內、外或強電輸出若有漏電現象出現，即告警並切斷總電源，確保實驗安全。

4.單、三相調壓器原、副邊均設有過流保護技術，相間、線間有過電流或直接短路均能自動保護。

5.設有定時器兼報警記錄儀（服務管理器），對違章使用的次數進行記錄，為學員實驗技能的考核提供一個統一標準。

6.各種電源及各種儀表均有完善的保護功能。
