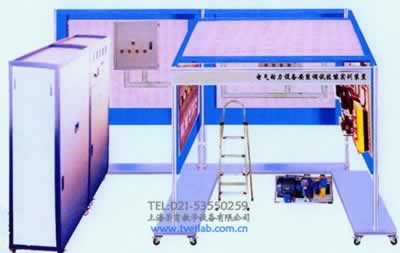

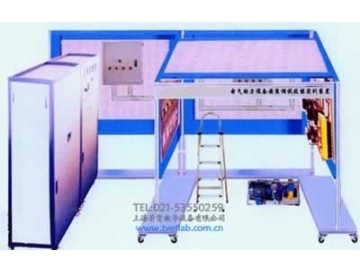

低壓電氣控製及內外線施工實訓裝置

TRYDAZ-10低壓電氣控製及內外線施工實訓裝置

一、低壓電氣控製及內外線施工實訓裝置總體要求

TRYDAZ-10低壓電氣控製及內外線施工實訓裝置在結構上以建築模型（包含電纜敷設管道模擬、變壓器及配電室、二次接線及室內布線室等典型結構）為基礎，由電纜敷設、電力變壓器的安裝、10KV低壓電纜終端的製作、小型配電箱安裝、線管布線、電動機的安裝等部分組成，各部分既可獨立實訓，也可組合成係統綜合實訓。

1.電纜線路施工采用角鋼挑架真實模擬現場電纜施工，包括低壓電纜終端及中間接頭的製作

2.電力變壓器采用特殊製作的小型幹式電力變壓器進行接線、安裝及核相測試等

3.斷路器安裝采用小型斷路器來模擬現場少油斷路器

二、低壓電氣控製及內外線施工實訓裝置技術性能

1.輸入電壓：三相四線製（或五線製）380V±10%50Hz

2.工作環境：環境溫度範圍為-5℃～+40℃相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：＜6kVA

三、低壓電氣控製及內外線施工實訓裝置裝置配備

1.低壓電氣控製及內外線施工實訓裝置實訓建築模型

(1)建築模型是以框架式結構和萬能式網孔板相結合的形式，實訓房間底腳裝有帶刹車的萬向輪，可以方便的移動。學生可以在房間裏對電氣動力設備進行安裝、調試實訓。

(2)具有兩個實訓房間。一個實訓房間模擬配電房（含有配電箱、低壓開關櫃、變壓器櫃），另一個房間為電氣動力設備安裝調試房間（可以完成電纜終端製作、電機實訓、變壓器實訓、照明設備實訓、線管、線槽、橋架布線）。

2.交直流電源、電氣設備配備

(1)低壓電氣控製及內外線施工實訓裝置電源部分

三相四線380V市電經漏電保護器、接通總開關,由接觸器通過起、停按鈕進行操作送電，采用380V市電來模擬10kV電網進線電壓。

提供直流220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源(具有過壓、過流及短路保護功能)各一組，並設有直流數顯電壓表及切換開關。

設有10kV指針式交流電壓表三隻指示輸入的三相電源線電壓。交流電源輸出端設有過流保護及漏電保護功能。

(2)實訓元器件一套：配有（1.6A-2.5A）低壓斷路器一隻、RL1-153A螺旋熔斷器三隻、2A直插式熔斷器2隻、380V交流接觸器五隻、接觸器輔助觸頭五隻、（5.5-8A）熱繼電器一隻、快動按鈕開關四隻、按鈕開關盒一隻、數字式電動機綜合保護裝置一套、控製變壓器一隻、功率電阻三隻、整流板一隻、交流220V通電延時繼電器二隻、交流220V斷電延時時間繼電器二隻、直流欠電流繼電器一隻、直流220V欠電壓繼電器一隻、過電流繼電器一隻、交流220V聲控感應開關一隻、交流220V單極開關一隻、鎮流器一隻、日光燈一隻、日光燈座一隻、啟輝器一隻、啟輝器座一隻、交流220V白熾燈泡三隻、螺口平燈座一隻、單相感應式電度表一隻、電流互感器一隻、三相四芯暗插座一隻、單相三芯暗插座一隻、φ20線管、進口2025線槽各十米、接線端子四十隻等低壓電器，用於完成動力和照明設備安裝調試實訓。

(3)低電壓開關實訓櫃一套：配有開關櫃一套、400A膠板隔離開關一隻、200ADW15萬能式斷路器一隻，三相感應式無功電度表一隻、三相感應式有功電度表一隻、400V/100V電壓互感器一隻、5A/5A電流互感器三隻、400V電壓表一隻、0～５A電流表三隻、功率因數表一隻、電壓指示切換開關一隻、4*40母線夾三隻、4*40母線若幹、30W散熱風扇一隻、220V指示燈三隻、RL1-1510A螺旋熔斷器三隻、RT1810A直插式熔斷器2隻、通用型接線端子四十隻等。

(4)變壓器實訓櫃一套：配有變壓器櫃一套、5kVA幹式變壓器(帶無載調壓抽頭)一隻、40*40母線若幹、智能型溫濕度控製器一隻、30W散熱風扇一隻、絕緣子若幹。

(5)配電箱二套：配有配電箱兩隻、150A斷路器一隻、100A斷路器一隻、50A斷路器三隻、10A單相空氣開關二隻、10A三相空氣開關二隻、220V指示燈十二隻。

(6)實訓電纜一套：配有25M210kV帶鎧裝電纜五米、25—50M2戶內、戶外、中間電纜附件各一套、電纜溝一組、挑架若幹、電纜橋架二米。

(7)電動機機組、變壓器：配有電動機安裝平台一套、350W直流電機一台、1.1kW三相鼠籠式異步電動機一台、5kVA幹式變壓器一台帶無載分接頭，分別可以正負5%和10%無載調壓。

(8)折疊式人字梯一把。

3.儀器工具

(1)配有電工常用工具二套：剝線鉗一把、尖嘴鉗一把、40W電烙鐵一把、十字螺絲刀一把、一字螺絲刀一把、斜口鉗一把等。

(2)儀器一套：鉗形電流表一隻，500V等級兆歐表一隻，數字萬用表一隻等。

(3)電纜終端附件製作工具一套：交流220V帶調溫熱風槍一隻、YQK係列手動液壓鉗一把、銅鼻子三隻、100W電烙鐵一把、3M卷尺二把，小鋼鋸及鋸片一套、電工刀一把等。

四、低壓電氣控製及內外線施工實訓裝置實訓項目

（一）電氣照明設備的安裝

（二）電纜線路的施工

（三）變配電設備的安裝

（四）電動機的安裝
