變電站模擬操作實訓裝置

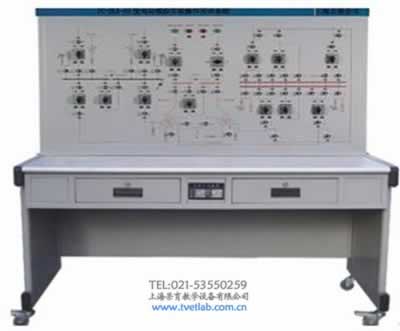

TRYDLX-03變電站模擬操作實訓裝置

變電所模擬實驗操作智能實驗係統是為滿足變電，配電，供電專業學生實驗實訓而開發的一個變電所仿真係統。係統主結線具有二台三卷變壓器，有三個電壓級，是較為典型的常見的主結線係統。目的使學生能直接地動手進行仿真操作。係統采用的操作開關與變配電所基本相仿，盡量一致。為使學生能有一個親曆其境的現場感受，係統具有聲、作報警提示等。使學生能夠明了正確的電氣投切操作，倒閘操作，旁路操作，備用電源手動操作。涵蓋麵廣，聚實用、新穎位一體，可作為電力係統，發電，供配電，工廠供電等課程的實驗訓練，也可作為變配點值班電工，高壓值班電工的職業培訓與上崗實訓的理想產品。學生經過實驗、實訓對電氣運行規程有一個深入的理解。對操作規程的製定與執行對供電係統的運行安全防止認為操作事故的發生至關重要，必須不折不扣的執行會有一個深刻的認識。對今後的上崗能力將會有很大的幫助和提高。

具有操作類型：

（１）單母分段的操作

１.供配電線路的正常投切操作

２.線路正常停用檢修操作（線路停用）

３.線路檢修完畢恢複供電操作

４.線路正常停用檢修母線不停電，備用電源手動投入操作

５.線路檢修完畢恢複供電，備用電源退出運行操作

６.線路故障繼電保護模擬動作分閘，備用電源自投操作

７.隔離故障點的操作

８.線路停用母線失電，備用電源退出運行操作

（２）橋式接線操作

運行方式：一號線供－號變壓器，二號線供二號變壓器

１.停線路停變壓器操作

２.停線路不停變壓器操作（一線二變）

故障：停線路不停變壓器操作（一線二變）

１.一號線路供二號變壓器運行，二號線路一號變壓器停用檢修操作

２.二號線路一號變壓器檢修完畢恢複一號線路一號變壓器，二號線路二號變壓器運行的操作

３.二號線路供一號變壓器運行，一號線路二號變壓器停用檢修操作

４.一號線路二號變壓器檢修完畢恢複一號線路一號變壓器，二號線路二號變壓器運行的操作

５.一號線路故障改為二號線路供一號變壓器二號變壓器壓縮的操作

６.一號線路檢修完畢恢複一號線路一號變壓器，二號線路二號變壓器運行的操作

７.二號線路故障改為一號線路供一號變壓器二號變壓器的操作

８.二號線路檢修完畢恢複一號線路變壓器，二號線路二號變壓器運行的操作

９.線路停用變壓器不停電用手動投切備用電源操作

１０.線路恢複供電，備用電源退出運行操作

１１.變壓器失電停用線路手動投切備用電源操作（視作出線）

１２.變壓器檢修完畢恢複供電，備用電源退出運行操作（視作出線）

１３.線路故障繼電器保護動作分閘，別用電源自動投入隔離故障操作

（３）雙母線帶旁路

１.線路不停用電倒母線操作

２.線路停用電倒母線操作

３.母線正常檢修電倒母線操作

４.母線檢修完畢恢複運行操作

５.母線故障倒母線操作

６.母聯開關故障倒母線操作

（４）旁路開關操作

１.線路不停電線路開關計劃檢修旁路開關代出線操作

２.線路開關出線端故障保護動作跳閘線路開關用旁路開關替代恢複供電操作

３.旁路開關替代出線前的準備及旁路母線的充電操作

（５）變壓器投切

１.三圈變壓器的投入與推出操作

２.三圈變壓器的停電檢修操作

３.檢修變壓器恢複運行操作
