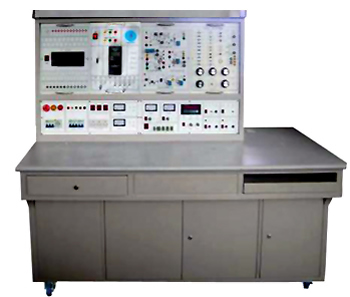

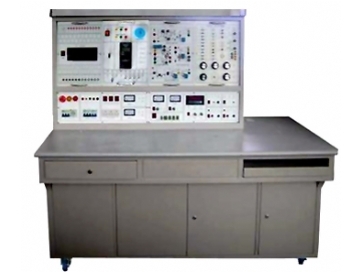

TRYDN-01電氣智能教學係統實訓台

一、電氣智能教學係統實訓台簡介

TRYDN-01電氣智能教學係統實訓台是針對職業技術教育而開發的綜合性的實訓裝置，適用於各類職業學校（院）的電工、電子、機電一體化、自動化等專業的教學和從事相關專業的技術人員的實訓。實訓台采用模塊式結構，由電源控製屏、PLC掛箱、變頻器掛箱、PLC模擬負載掛箱、模擬電子實訓掛箱、數字電子實訓掛箱、單片機實訓掛箱、電工實訓掛箱、單片機仿真器、電工實訓網板、三相異步電動機、定位小車實訓裝置、步進電機實訓裝置、恒壓供水實訓裝置、計算機（可選擇）、多媒體教學軟件、工具軟件、係列仿真軟件等組成。實訓台采用三相四（五）線製電源，提供三相四線電源輸出和單相電源輸出；提供實驗所需的各種低壓電源和信號源，包含4～20mA可調直流電流源、1.25～30V可調直流電壓源、AC24V交流電壓源、DC24V直流電壓源、AC12V交流電壓源、DC±12V直流電壓源、DC±5V直流電壓源、數字信號發生器（能產生方波、鋸齒波、正玄波、尖脈衝；能連續產生波形，也可以產生設置周期數；可調節頻率、占空比）。

係統以基於工作過程的係統化的課程體係為依據，采用項目教學法作為基本的實訓方法，選用生產中的實際項目，把項目要求的崗位工種、技能要求及相關知識作為教學目標。教師是項目的組織者，負責項目的講解、示範、指導、講評，學生是項目的實施者，通過項目內容、項目分析、項目實施、項目總結和能力測評，完成基本技能、專業技能及崗位技能的訓練。能完成多種實訓內容，包含有PLC的認識、學習、編程訓練、組態實訓、模擬單元實訓、聯網通訊實訓、項目實訓，變頻器的認識、操作、參數設定實訓、項目實訓、通訊實訓，單片機的認識、指令訓練、項目實訓，模擬電子項目實訓，數字電子項目實訓，電工項目實訓，以及PLC、變頻器、單片機、電工、電子的綜合項目實訓。

二、電氣智能教學係統實訓台係統特點

1、設備的優越性：

（1）模塊式結構，掛箱更換方便，便於組織各種實訓項目、方便升級。

（2）電工、電子、PLC、變頻器、單片機的綜合實訓裝置，可單獨使用，也可綜合實訓。

（3）提供豐富的信號源係統。

1）可調節4～20mA直流電流源

2）可調節1.25～30V直流電壓源容量1.5A

3）交流24V電壓源 容量1.5A

4）交流12V電壓源 容量1A

5）+24V直流電壓源 容量1.5A

6）±12V直流電壓源 容量0.5A

7）±5V直流電壓源 容量0.5A

8）數字信號發生器

①能產生方波、鋸齒波、正玄波、尖脈衝

②能連續產生波形，也可以產生設置周期數

③可調節頻率、占空比

2、設備的安全性：

具有接地保護、漏電保護、急停按鈕等保護措施。

3、設備的可靠性：

（1）元件連接在端子或插孔，學生從端子或插孔上接線或插線，訓練學生理論聯係實際的基本技能

（2）主要電氣元件采用國內知名品牌產品。

4、設備的先進性

（1）配置組態王軟件，並提供應用指導和應用工程示例。

（2）PLC之間可以組成工業控製網。

（3）配套項目教學軟件

（4）配套多媒體實驗課件:提供詳細的實驗指導軟件，使老師易教、學生易學。

（5）突出實訓：能按工廠的操作規程進行典型小型工程項目設計、設備選型、模擬操作、安裝調試，能進行照明配電、機床線路、直流電機、三相異步電動機、步進電機應用實訓；

（6）完善的可選軟件係統

原理仿真：係統配備電子學、儀器儀表等原理仿真軟件，可通過其仿真學習經典設備的內部結構及工作原理；

單項仿真：係統配置了電工仿真、電子仿真、單片機仿真、PLC變頻器仿真、protel99、EWB電子仿真軟件、PLD可編程邏輯器件應用軟件等；

綜合仿真：利用實訓台上配備的電工、電子、單片機、PLC、變頻器、上位機等設備，可實現各種綜合模擬係統控製；

行業仿真：配置多種行業的生產工藝仿真軟件，使學生配合實訓裝置能模擬工廠部分典型設備或生產線的實訓及編程調試；

勞動技能鑒定軟件：自主研製開發了維修電工操作技能培訓及相關考評、出題、測試係統，可作為勞動技能鑒定專用平台；

5、設備的成套性

（1）配套合理的備品備件

（2）配套齊全的工具、課凳，方便學校開展實驗

6、軟件免費升級服務

7、及時售後服務

8、備品備件：保修期內提供足夠的備品備件（見備品備件表）

三、電氣智能教學係統實訓台技術指標

1、供電部分

1）三相四（五）線交流電源

2）三相電源總開關帶漏電保護 I△n≤30mA，時間≤0.1s

3）三相、單相輸出帶自動空氣開關

4）事故急停按鈕，電源指示，供電指示

5）PLC、變頻器、信號源分路供電開關，帶指示

2、信號源部分

1）可調節4～20mA直流電流源

2）可調節1.25～30V直流電壓源容量1.5A

3）交流24V電壓源 容量1.5A

4）交流12V電壓源 容量1A

5）+24V直流電壓源 容量1.5A

6）±12V直流電壓源 容量0.5A

7）±5V直流電壓源 容量0.5A

8）數字信號發生器

①能產生方波、鋸齒波、正玄波、尖脈衝

②能連續產生波形，也可以產生設置周期數

③可調節頻率、占空比

3、尺寸：（長）1700mm×（寬）700mm×（高）1500mm

4、工作環境：溫度-10℃～+40℃，相對濕度<85%（25℃），海拔<2000m、

5、裝置容量：<1kVA

四、電氣智能教學係統實訓台主要配置

1、實訓台

實訓台為鋼板噴塑結構，桌麵為防火、防水、耐磨高密度板；電腦桌聯體設計，造型美觀大方；設有抽屜（帶鎖），用於放置工具及資料；台體下部為整體聯通的櫥子，帶兩個櫥門（帶鎖），一個用於放置掛箱、工具箱、實驗附材等，另一個用於放置計算機。

實訓台為四掛箱式結構，可同時掛接四個掛箱（420mm×297mm），掛箱自帶電源控製開關，通過內置於實訓台的插座取電，使用方便。

2、電源控製屏

實訓台集成電源控製屏，采用三相五線製交流電源供電，具有接地保護、漏電保護、急停按鈕等保護措施，保證整個實訓過程的安全可靠，提供三相四線交流電源和單相電源輸出；提供4～20mA可調直流電流源、1.25～30V可調直流電壓源、AC24V交流電壓源、DC24V直流電壓源、AC12V交流電壓源、DC±12V直流電壓源、DC±5V直流電壓源、數字信號發生器（能產生方波、鋸齒波、正玄波、尖脈衝；能連續產生波形，也可以產生設置周期數；可調節頻率、占空比）。

3、PLC主機掛箱

掛箱采用帶指示燈的船型開關作為PLC電源控製開關；PLC的輸入輸出均引到麵板，采用插孔和接線端子兩種接線方式。

西門子PLC：S7-200係列

（1）CPU226DC/DC/DC，集成24輸入/16晶體管輸出共40個數字量I/O點

（2）模擬量擴展模塊（教師台配）：EM235，4AI/1AO

技術參數

1）帶PID控製功能塊

2）26K字節程序和數據存儲空間

3）2路獨立的20kHz高速脈衝輸出

4）通訊口：2個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力

5）高速計數器功能：6個獨立的30kHz高速計數器

4、變頻器掛箱

掛箱采用帶指示燈的船型開關作為掛箱電源控製開關；變頻器的輸入輸出信號均用小插孔引出到麵板，變頻器的強電采用帶絕緣護套的插孔引出到麵板，強電和弱電采用不同的插孔，避免了由於誤接線而燒壞變頻器的事故。提供一個功率30W的三相異步電動機直接安裝在掛箱麵板上，作為變頻器負載，配合變頻器完成實驗。提供一個10K電位器和若幹個帶鎖的按鈕，配合變頻器完成實驗，方便、快捷。

西門子：MM420，0.37KW

（1）單相輸入三相輸出，功率0.37KW

（2）適用於各種變速驅動裝置，尤其適合用於水泵、風機和傳送帶係統的驅動裝置

（3）模塊式機構，組態具有最大的靈活性

（4）具有三個完全可編程的隔離的數字輸入

（5）一個可標定的模擬輸入（0～10V），它也可以作為第4個數字輸入來使用

（6）一個可編程的模擬輸出（0～20mA）

（7）一個完全可編程的繼電器輸出（30V直流5A，電阻負載或250V交流2A，感性負載）

（8）采用較高的開關頻率時，電動機運行的噪聲很小

（9）具有完善的變頻器和電動機保護功能

（10）內置PI控製器

（11）具有RS485串行接口

 5、PLC模擬負載掛箱

（1）PLC模擬負載掛箱1

掛箱尺寸（高）420mm×（寬）297mm，提供天塔之光、八段數碼顯示、郵件自動分檢控製、自動軋鋼控製係統、水塔水位自動控製、多種液體自動混合、自動成型機控製共7個負載。

（2）PLC模擬負載掛箱2

掛箱尺寸（高）420mm×（寬）297mm，提供交通信號燈、機械手動作模擬、裝配流水線自動控製、加工中心刀具選擇控製、自動送料裝車共5個負載。

電子實訓掛箱

（1）電子技術實訓模塊（一）

本板提供直流穩壓電源電路實訓模塊、分立元件放大電路實訓模塊、晶閘管應用電路手動調光開關電路、觸摸延時開關電路實訓模塊。麵板采用2.5mm厚單麵敷銅線路板，正麵裝有元器件，並印有元器件的符號及相應的連接線條。共裝有8P、14P、16P等可靠的圓腳集成電路插座5隻；電位器3隻；二極管、三極管、整流橋堆、穩壓管、電容器、三端穩壓塊、單雙向可控矽、單結晶體管、12V信號燈、電阻、電容等元器件1套，設有高可靠圓腳集成塊插座及鍍銀長紫銅管等，供插各種集成塊、三極管、電容及電阻等器件.

（2）電子技術實訓模塊（二

本板提供邏輯門電路實訓單元、組合邏輯電路實訓單元、數模轉換實訓單元、模數轉換轉換單元。麵板采用2.5mm厚單麵敷銅板，正麵裝有元器件，並印有元器件的符號及相應的連接線條，板上裝有裝有8P、16P、20P、40P等可靠的圓腳集成電路插座12隻；BCD碼十進製撥碼開關一套；數碼管顯示器7隻；BCD到7段碼譯碼器1隻；74係列集成門電路：7400、7404、7420；光電耦合器一隻；AD轉換器ICL7107和DA轉換器DAC0832各1隻；集成運放2隻；電阻電容1套；鍍銀接插腳十隻，用以接插電阻、電容、二極管、晶體管等元器件。

（3）電子技術實訓模塊（三）

本板提供觸發器實訓單元、時序邏輯電路實訓單元、數碼顯示及驅動電路實訓單元及555電路實訓單元。麵板采用2.5mm厚單麵敷銅板，正麵裝有元器件，並印有元器件的符號及相應的連接線條，板上裝有裝有20腳集成電路緊鎖座2隻，普通集成電路插座8隻，小型繼電器1隻，固態繼電器1隻，10段光柱1隻共陽共陰數碼管4隻，555集成定時器3隻，電阻、電容1套。

7、單片機實訓掛箱

提供單片機最小係統模塊：AT89S512，紅外通信模塊   發送：SE303ANC-C，接收：PIC-12043；數碼顯示模塊：0.5英寸高亮紅共陽、共陰；RS232通信模塊：MAX232，點陣顯示模塊：8×8高亮紅點陣；發光二極管顯示模塊   φ5高亮紅、綠發光二極管；溫度采集模塊；18B20集成溫度傳感器；液晶顯示模塊：1602；音樂模塊  LM386；鍵盤模塊：輕觸按鍵4隻；

8、不鏽鋼實訓網板及電工實訓組件

（1）不鏽鋼實訓網板：尺寸為（高）420mm×（寬）590mm。

（2）電工實訓組

含三相自動斷路器、單相自動斷路器、接觸器、中間繼電器、時間繼電器、熱繼電器、按鈕、三位轉換開關、指示燈、接線端子、導軌、熔斷器等。

9、三相異步電動機

可星三角切換，功率90W。

10、定位小車實訓裝置

由行程開關、接近開關、光電開關、霍爾開關、直流電機組成，可以配合各類PLC完成小車運行控製實訓。

11、恒壓供水實訓裝置

由2台三相水泵和1個壓力變送器組成。

12、其它硬件配置

QTH仿真器、芯片編程下載線、萬用表、常用電工工具、實驗導線、實驗跨接線、PLC編程電纜、凳子、實驗指導書等。

五、電氣智能教學係統實訓台實訓內容

1、電工實訓

2、模擬電子實訓

3、數字電子實訓

4、單片機實訓

5、PLC實訓

6、變頻器實訓

7、組態軟件實訓
