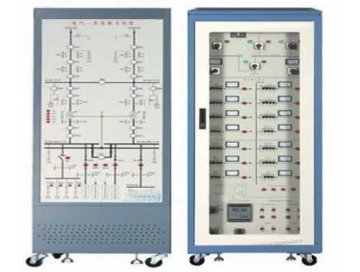

建築供配電技術實訓裝置

TRYGDX-04建築供配電技術實訓裝置

一、建築供配電技術實訓裝置簡介

TRYGDX-04建築供配電技術實訓裝置是依據目前高職高專《建築供配電》、《建築電氣》、《建築設備》、《建築電氣技術基礎》《供配電技術》、《配電自動化》、《繼電保護技術》、《電力係統繼電保護原理》等課程的實訓教學要求，結合建築供配電係統的實際應用和發展而設計的綜合型實訓裝置。本裝置適用於電力、電氣和自動化等電類專業，適用於建築電氣、工業與民用建築等非電類專業作相關課程的教學實訓，也可作為學生畢業設計和教師科研項目的基礎硬件開發平台。

二、建築供配電技術實訓裝置係統特點

1.係統性：真實反映建築供配電結構，能達到工業現場教學的效果；

2.全麵性：能對整個建築供配電係統的一次和二次部分結構有一個全麵的了解。實訓裝置結合了當前建築供配電實際應用中的各種設備，同時能熟悉建築電氣設備的供配電方式；

3.實操性：提高學生動手能力的同時，加深對理論知識的了解；

4.安全性：具有完善的人身保護功能。

三、建築供配電技術實訓裝置技術性能

1.輸入電源:三相四線～380V±10%50Hz

2.容量:＜2.5kVA

3.工作環境:溫度-10℃～+40℃相對濕度＜85%(25℃)海撥＜4000m

4.安全保護：具有漏電保護裝置

四、建築供配電技術實訓裝置實訓項目

（一）建築供配電設備實訓

1.常用低壓電器的認知和安裝

2.電壓互感器和電流互感器的認知和安裝

（二）建築供配電網絡實訓

1.供電網絡的運行和調試

2.配電網絡的運行和調試

（三）建築供配電係統的繼電保護實訓

1.電磁式電流繼電器

2.電磁式時間繼電器

3.電磁式中間繼電器

（四）低壓配電線路繼電保護實訓

1.低壓配電線路分級保護

2.接地保護

（五）高壓供電線路繼電保護實訓

1.高壓線路定時限的過電流保護

2.高壓線路反時限的過電流保護

3.高壓線路電流速斷保護

（六）供配電係統的二次回路與自動裝置係統實訓

1.高壓斷路器的控製和信號回路

2.電測量儀表與絕緣監視

3.電力線路的自動重合閘

4.供配電係統的備用電源自動投入

5.供配電係統的無功功率補償

（七）高層建築電氣設備配電係統實訓

1.建築照明係統配電

2.建築動力係統配電

3.建築弱電係統配電
