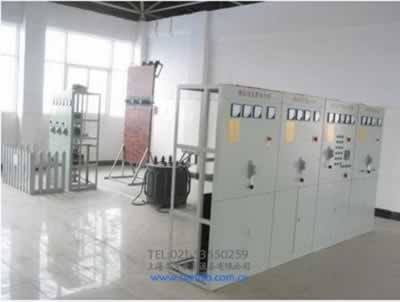

供變電所模擬停送電實驗設備

TRYGBD-01供變電所模擬停送電實驗設備

一、供變電所模擬停送電實驗設備簡介：

TRYGBD-01供變電所模擬停送電實驗設備為櫃體的結構模式，由室外部分、高壓室部分、變壓器室部分、低壓室等幾個部分構成的整個實習操作係統。此裝置可以模擬變、配電所的一次線路和二次設備及相關監視儀表等真實設備進行供、配現場的真實操作，也可進行高壓器件檢修、電氣倒閘操作，也適用於變配電操作人員的上崗培訓及電工操作證的考核作業。供變電所模擬停送電實驗設備

二、供變電所模擬停送電實驗設備主要特點

1.該設備由變電室仿真牆、模擬高壓進線櫃、模擬高壓計量櫃、模擬高壓出線櫃、模擬電力變壓器、模擬低壓配電總櫃、模擬低壓側電容補償櫃、模擬低壓配分電櫃組成，真實地再現了實際操作過程與作業現場。因為仿真和模擬真實的變配電站（所）的實際設備，所以使學生的操作更加貼近於實際情況，提高了學員對真實設備、器材、元件的認知程度，並且更好的為電工專業人員的上崗和在崗培訓提供了最真實的訓練平台和考核平台。

2.高壓室部分配備了手車式高壓出線櫃一台及斷路器周轉車一台，具有良好的五防機械閉鎖，與現代變電室現場完全相同。

3.模擬電力變壓器采用絕緣塑料外殼材質，高度仿真油浸式電力變壓器外形，並且設有無載調壓分接開關。

4.該裝置采用了AC380V供電，而且設有斷路器和電流型漏電保護裝置，有效的保證了學員和教師在實驗的操作過程中人身安全和設備安全。

5.該裝置所選用的器件、器材、輔料等均選購通過ISO9000認證的產品，符合國家電工委員會製定的安全標準和質量標準。工作穩定性好，質量可靠。

6.實驗裝置的各部分均（jun1）采用整體結構，搬運和安裝較方便，組件在選型的過程中都留有安全餘量，無人為破壞和操作不當，一般不會產生係統故障，維護和安裝簡便。

三、供變電所模擬停送電實驗設備技術參數

1.輸入電源電壓：三相五線製（380V±10%，50Hz）

2.外形尺寸:配電櫃800×1000×2400㎜

3.工作環境:溫度-10℃—+40℃，相對濕度<85%（25℃），海拔<4000m

4.容量：<5KVA

四、主要電器組成部件

五、供變電所模擬停送電實驗設備主要功能:

學生通過操作訓練，可以理解和掌握供配電係統操作規程，主要功能有:

（1）高壓斷路器、電流互感器、電壓互感器等高壓器件的認知實驗

（2）高壓斷路器的退出運行檢修實驗

（3）全站送電倒閘操作實驗

（4）全站停電倒閘操作實驗

（5）電壓表、電流表、電能表的識讀操作
