單麵雙組網孔型電工技能及工藝實訓考核設備

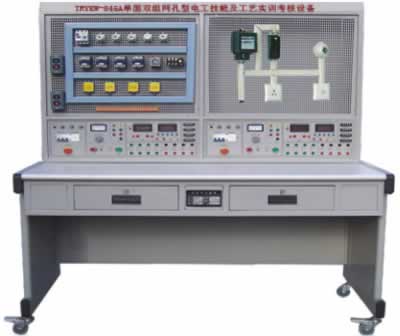

TRYKW-845A單麵雙組網孔型電工技能及工藝實訓考核設備

一、單麵雙組網孔型電工技能及工藝實訓考核設備簡介：

TRYKW-845A單麵雙組網孔型電工技能及工藝實訓考核設備主要由實訓桌、元件儲存櫃、網孔板組成。學員根據實訓線路進行元器件的布局、安裝、走線，接近工業現場，有利於培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選項目選擇相應的元器件。單麵雙組網孔型電工技能及工藝實訓考核設備是大中專院校、職業學校、技術及培訓機構學生實訓和電工考證的實用教學考核設備。

二、單麵雙組網孔型電工技能及工藝實訓考核設備特點：

1、電氣控製線路元器件都裝在網孔板上，電工技能實訓考核裝置操作方便、靈活、更換快捷、易擴展功能或開展新實訓項目。

2、實訓台隻需三相四線交流電源即可投入使用，占地麵積小，節約用房，減少管理人員及基建投資。

3、每組設有電壓型電流型漏電保護器，並有單片機自動全程監控實訓裝置過載或短路，一旦發生即可自動切斷電源，故障排除後方可再次啟動工作電源。能確保設施和操作者安全。各電源輸出均有監視功能，各測量儀表也均有可靠的保護功能。

4、實訓台為雙組型，兩個學生可同時進行實訓，電源及保護獨立，互不幹擾。

三、單麵雙組網孔型電工技能及工藝實訓考核設備技術性能：

1、工作電源：三相四線（或三相五線）～380V±5%50Hz

2、溫度：-10℃～40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、重量：200Kg

5、外形尺寸：1500mm×750mm×1650mm

四、實訓台配備

1、提供線電壓380V和相電壓220V兩種電源，輸入、輸出有指示燈和電壓表指示工作狀況。

2、交流儀表

①真有效值智能交流電流表2隻

采用美國模擬器件公司生產的新型高性能RMS真有效值轉換器，配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，測量範圍：0-5A，單片機控製檔位自動切換，並有超量程告警、切斷電源功能。測量精度為0.5級。具有數據存儲與查詢功能。

②智能交流功率及功率因數表（多功能）2隻

由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量範圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），並可存儲測量數據，供隨時查閱。

3、兩組獨立啟動，停止按鈕各自控製電源的輸出，並有急停按鈕，每組電源輸出有單片機全程監控過載或短路而迅速切斷電源，故障排除複位後方可再次啟動電源。

4、提供降壓啟動電阻75Ω/75W六個，能耗製動電阻10Ω/25W二個。

5、提供整流二極管IN5408八隻。

6、實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板。配有抽屜和元器件儲存櫃。

五、參考實訓項目所需元器件清單（每組配備清單）

注：本裝置每台需配兩套元器件，用戶也可自行購買。

六、單麵雙組網孔型電工技能及工藝實訓考核設備參考實訓項目

1．電工布線工藝實訓

2．兩個開關控製一盞燈線路訓練

3．聲控開關控製白熾電路訓練

4．二地控製一盞燈電路訓練

5．三地控製一盞燈電路訓練

6．日光燈線路接線訓練

7．單相電度表直接安裝接線

8．單相電度表經電流互感器安裝接線

9．室內照明電路安裝訓練

10．配電板安裝訓練

11．交流負載電功率的測量

12．三相異步電動機直接啟動控製

13．三相異步電動機接觸器點動控製線路

14．三相異步電動機接觸器自鎖控製線路

15．三相異步電動機Y/△自動控製線路

16．用倒順開關控製三相異步電動機正反轉線路

17．接觸器聯鎖的正反轉控製線路

18．按鈕聯鎖的三相異步電動機正反轉按鈕線路

19．雙重聯鎖的三相異步電動機正反轉按鈕線路

20．三相異步電動機多地控製

21．工作台自動往返控製線路

22．三相異步電動機串電阻降壓啟動控製線路
