網孔型工廠電氣控製電力拖動技能及工藝實訓考核裝置

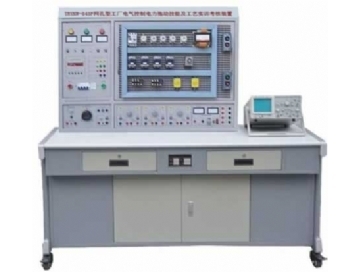

TRYKW-845F網孔型工廠電氣控製電力拖動技能及工藝實訓考核裝置

一、網孔型工廠電氣控製電力拖動技能及工藝實訓考核裝置簡介：

TRYKW-845F網孔型工廠電氣控製電力拖動技能及工藝實訓考核裝置綜合了大中專院校“電力拖動”、“工廠電氣控製技術”、“繼電接觸控製”等課程教學大綱的要求而研發。采用“網孔板”結構，功能和性能優越，符合職業教育改革和發展，其外形美觀、結構合理、牢固、耐用，配備多種常用電機及配套工作電源。實訓內容豐富，實訓方法接近工業現場，實訓方法靈活、增加元器件即可增加實訓項目，可擴展性強。實訓設備設置多重科學安全保護措施，確保設備和操作者人身安全，特別適用於各院校現階段實訓設備的更新改造，迅速開設實訓課程的理想教學實訓設備。

二、網孔型工廠電氣控製電力拖動技能及工藝實訓考核裝置技術性能：

1、工作電源：三相四線（或三相五線）～380V±5%50Hz

2、溫度：-10℃～40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.0KVA

4、重量：200Kg

三、網孔型工廠電氣控製電力拖動技能及工藝實訓考核裝置實訓屏構成與性能：

1、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質麵板。

2、三相四線電源輸入：三隻紅、黃、綠指示燈亮。接通總開關，由接觸器通過起動、停止按鈕進行電源控製。

3、設有450V指針式交流電壓表三隻，指示輸入三相電源線電壓。

4、安全保護：設有電壓型漏電保護器和電流型漏電保護器，並有單片機自動全程監控過載或短路，自動切斷總電源，故障排除按下複位按鈕方可再次啟動電源，確保設備和操作者人身安全。

5、實驗管理器：平時作為時鍾使用，具有設定密碼、實訓考核時間、定時報警、切斷電源等功能；此外，還能自動記錄由於接線或操作錯誤所造成的告警次數，為操作者實訓、考核提供一個統一的標準。

6、勵磁電源：直流220V/0.5A，具有短路保護

7、電樞電源：直流0-220V/2A連續可調電源一路，具有短路保護

8、連續可調交流電源：0-240V連續可調，具有短路保護

9、可調同步勵磁電機電源：0-40V/2A連續可調，具有短路保護

10、磁盤電阻：90Ω四組，900Ω兩組

11、整流二極管：IN5408四隻

四、網孔型工廠電氣控製電力拖動技能及工藝實訓考核裝置實訓操作桌：

鐵質雙層亞光密紋噴塑，桌麵為防火、防水、耐磨高密度板，設有抽屜和元件儲存櫃，結構堅固、造型美觀大方。

五、參考實訓項目配備元器件（每台）：

六、網孔型工廠電氣控製電力拖動技能及工藝實訓考核裝置參考實訓考核項目：

1．三相異步電動機閘刀開關正轉控製線路

2．三相異步電動機接觸器點動正轉控製線路

3．三相異步電動機具有自鎖的正轉控製線路

4．三相異步電動機具有過載保護的正轉控製線路

5．三相異步電動機倒順開關控製正反轉控製線路

6．三相異步電動機接觸器聯鎖的正反轉控製線路

7．三相異步電動機按鈕聯鎖的正反轉控製線路

8．三相異步電動機按鈕接觸器複合聯鎖控製線路

9．工作台自動往返行程控製線路

10．三相異步電動機接觸器控製串聯電阻降壓起動線路

11．三相異步電動機時間繼電器控製串聯電阻降壓控製線路

12．三相異步電動機手動Y/△降壓起動

13．三相異步電動機接觸器控製Y/△降壓起動

14．三相異步電動機時間繼電器控製Y/△降壓起動

15．三相異步電動機QX3-13型Y/△自動起動控製線路

16．三相異步電動機的多地控製

17．三相異步電動機半波整流能耗製動控製線路

18．三相異步電動機全波整流能耗製動控製線路

19．C620車床電氣控製線路

20．三相異步電動機手動降壓起動

21．三相異步電動機單相運行反接製動控製線路

22．電動葫蘆電氣控製線路

23．C6163車床電氣控製線路

24．三相異步電動機控製電路聯鎖控製線路

25．三相異步電動機主電路聯鎖控製線路

26．雙速電機手動變速器控製線路

27．雙速電機時間繼電器控製強路

28．同步電動機的能耗製動控製線路

29．直流電機啟動訓練

30．直流電機的調速訓練

31．直流電機反轉訓練

32．直流電機製動實驗訓練

33．直流電機拆裝訓練
