電梯井道設施考核設備,電梯門機構教學實訓設備

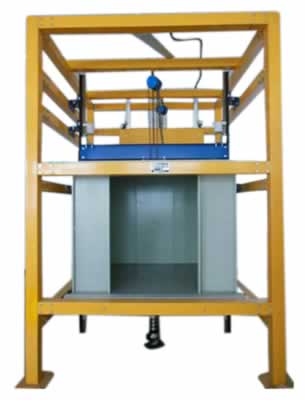

TRYDT-2016A電梯井道設施安裝調試教學考核設備

一、電梯井道設施安裝調試教學考核設備描述

TRYDT-2016A電梯井道設施安裝調試教學考核設備根據真實電梯轎廂折裝的需求設計，方便認知電梯轎廂結構原理、便於學生自己動手安裝調試。轎廂結構設計合理、便於拆裝，構件做防劃傷圓導邊處理，構件采用亞光烤漆。

（產品以實物為準）

二、電梯井道設施安裝調試教學考核設備特點：

1、采用了鋼結構電梯井道平台設計，整體外觀簡潔明了；

2、遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓的設計；

3、采用真實機構器件，使學生學到的與實際應用的一致；

4、模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作；

5、采用了手動葫蘆拖動轎廂架和對重架在導軌上的運動，使演示與調試更加方便。

6、裝置采用真實的電梯層門地坎、轎廂導軌、轎廂架、轎廂、轎廂門地坎、轎廂緩衝器、對重導軌、對重架、護欄、對重塊、對重緩衝器等器件，學生借助電梯井道係統設計圖在模擬井道頂部放樣線並對井道設備按順序進行安裝與測量，使其符合規範要求，並通過轎廂架和對重架的上下運動模擬其在井道導軌上的運行並輔助檢驗導軌實際安裝質量

三、電梯井道設施安裝調試教學考核設備技術指標

1、外形尺寸：1800×2200×3500mm；

2、平台承載：200Kg以上、有安全保護機構；

3、井道內尺寸：1800*1800，配置安裝轎廂所需的支架；

4、可拆卸轎廂，材質為優質碳素鋼、板材基板厚度1.5mm，轎廂尺寸為1000寬×850深×1000高，亞光烤漆；

四、電梯井道設施安裝調試教學考核設備實訓項目

1、電梯井道的放樣與測量；

2、電梯導軌支架與導軌的安裝與調整；

3、電梯轎廂龍門架與導靴的安裝與調整；

4、電梯轎廂的安裝；

5、電梯轎廂地坎的安裝與調整；

6、電梯對重架與導靴的安裝與調整；

7、電梯對重塊的安裝；

8、電梯對重護欄的安裝與調整；

9、電梯層門地坎的安裝與調整；

10、電梯層門地坎與轎廂門地坎尺寸的調整；

11、導軌與導靴的保養；

12、電梯轎廂對重在導軌上的滑動測試。

五、電梯井道設施安裝調試教學考核設備配置清單

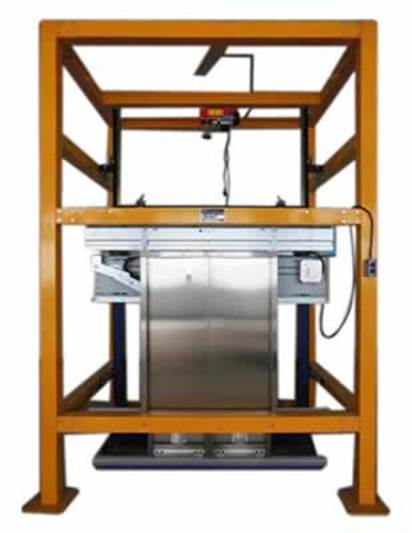

TRYDT-2016B電梯門機構安裝調試教學考核設備

一、電梯門機構安裝調試教學考核設備描述

TRYDT-2016B電梯門機構安裝調試教學考核設備根據真實電梯轎廂自動門結構設計，方便認知電梯轎廂門結構原理、便於學生自己動手安裝調試。轎廂門結構設計合理、便於拆裝，構件做防劃傷圓導邊處理，設備表麵采用亞光烤漆處理。

（產品以實物為準）

二、電梯門機構安裝調試教學考核設備特點：

1、采用了鋼結構電梯井道平台設計，整體外觀簡潔明了；

2、遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式

的設計；

3、采用真實機構器件，使學生學到的與實際應用的一致；

4、模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作；

5、采用了電動葫蘆拖動轎廂架在導軌上的運動，使演示與調試更加方便。

6、裝置采用真實的電梯層門、層門地坎、層門機構、轎廂架、轎廂門、轎廂門地坎、轎廂門機構等器件，學生借助電梯門機構安裝圖在模擬井道及樓層中對這些器件進行安裝與測量，使其符合規範要求，並通過轎廂架的上下運動模擬轎廂在井道中的運行，當平層時，門機構能夠帶動轎廂門與層門開閉，轎廂離開後，層門緊閉。另外，能夠使學生直觀地看到門機構的全部器件及整個機械動作過程，更有效地幫助學生掌握其工作原理。

三、電梯門機構安裝調試教學考核設備技術指標：

1、外形尺寸：2000×1600×3500mm，2層站點；

2、自動門材質：優質304不鏽鋼、有安全保護機構；

3、井道內尺寸：1800*1500mm，配置安裝轎廂自動門所需的支架；

4、整機功耗：≤0.5KW；

5、整機重量：≤600KG；

四、電梯門機構安裝調試教學考核設備實訓項目

1、導軌支架與導軌的安裝與調整

2、電梯層門地坎的安裝與調整；

3、電梯轎廂門地坎的安裝與調整；

4、電梯層門門框的安裝與調整；

5、電梯層門上坎的安裝與調整；

6、電梯層門門扇的安裝與調整；

7、電梯門機構的安裝與調整；

8、電梯轎門的安裝與調整；

9、門刀的安裝與調試；

10、電梯層門地坎與轎廂門地坎尺寸的調整；

11、電梯門機參數的設置與調試；

12、電梯開關門的調試；

13、電梯門係統的保養。

五、電梯門機構安裝調試教學考核設備配置清單：

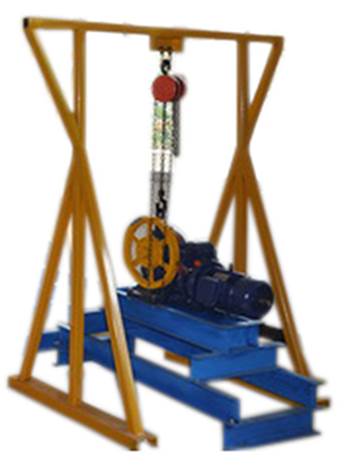

TRYDT-2016C電梯曳引安裝實訓考核係統

一、電梯曳引安裝實訓考核係統描述

TRYDT-2016C電梯曳引安裝實訓考核係統是產生輸出動力，通過曳引力驅動轎廂的運行。電梯曳引安裝實訓考核係統主要由曳引電動機、減速箱、電磁製動器、曳引輪、導向輪、曳引鋼絲繩等部件組成。

曳引係統又稱曳引機，為電梯運行提供動力，曳引轎廂運行。曳引機主要由曳引電動機、減速箱、電磁製動器、曳引輪、導向輪、曳引鋼絲繩和機座等部分組成。曳引機通過曳引鋼絲繩經導向輪將轎廂和對重裝置連接，其輸出轉矩通過曳引鋼絲繩傳送給電梯轎廂，驅動力通過曳引繩與繩輪之間的摩擦力產生。

（圖片為參考，以實物為準）

二、電梯曳引安裝實訓考核係統結構特點

1、采用了鋼結構電梯井道平台設計，整體外觀簡潔明了；

2、遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式的設計；

3、采用真實機構器件，使學生學到的與實際應用的一致；

4、模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作。

5、裝置采用真實的部件。特殊的框架設計能夠使學生更直觀地了解曳引係統的結構，更有效地幫助學生掌握其工作原理，更方便的進行實際安裝與保養。通過該裝置，也可進行電梯人工盤車練習，掌握其要點。另外學生也可根據相關圖紙要求，借助模擬井道框進行電梯井道放樣與導軌安裝。

三、電梯曳引安裝實訓考核係統技術指標

1、整機重量：≤600kg；

2、外形尺寸：4000mm×3200mm×4200mm（長×寬×高）；

3、限速器下行機械動作速度：≤0.75m/s；

4、安全鉗動作速度：≤1m/s；

5、曳引機額定速度：0.4m/s；

6、曳引機額定載重：450kg；

7、曳引機防護等級：IP41；

四、電梯曳引安裝實訓考核係統實訓項目

1、T型導軌（轎廂導軌）安裝與調整；

2、對重導軌安裝與調整；

3、曳引機架的安裝與調整；

4、曳引機的安裝與調整；

5、轎廂龍門架的安裝；

6、T型導軌上導靴的安裝；

7、安全鉗連杆的安裝；

8、對重框的安裝；

9、限速器的安裝；

10、曳引繩的懸掛；

11、漲緊裝置的安裝與調整；

12、T型導軌下導靴的安裝；

13、安全鉗與下導靴的調整；

14、限速器與安全鉗的聯動調整；

15、導軌與導靴的保養；

16、曳引機的保養；

17、曳引繩的保養；

18、限速器－安全鉗的保養；

19、人工盤車的練習。

五、電梯曳引安裝實訓考核係統配置清單
