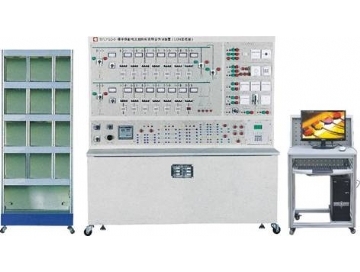

樓宇供配電及照明係統綜合實訓裝置

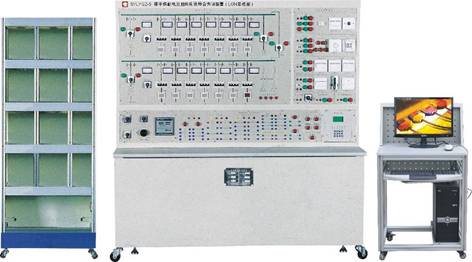

TRYLZ-05樓宇供配電及照明係統綜合實訓裝置

（LON總線型）

一、樓宇供配電及照明係統綜合實訓裝置係統概述

TRYLZ-05樓宇供配電及照明係統綜合實訓裝置配合智能建築樓宇供配電係統有關課程，進行有關供配電低壓部分的教學實訓，可以讓學生了解樓宇中配電基本結構，熟悉供配電監控係統，掌握供配電子係統在樓宇自動化係統中的應用。

同時能進行有關照明配電和控製部分的教學實訓，可以讓學生了解樓宇中照明配電線路基本結構，熟悉照明監控係統，掌握照明子係統在樓宇自動化係統中的應用。

樓宇供配電及照明係統綜合實訓裝置能滿足 “智能建築”、“建築電氣”、“樓宇自動化”等科目實訓教學的要求。適用於各類職業教育培訓機構的教學。

二、樓宇供配電及照明係統綜合實訓裝置係統特點

1.供配電係統和照明係統可實現實時調度運行

2.采用DDC采集控製模塊實現對電力係統中各類數據的采集

3.采用先進LonWks總線通信協議組網

4.配備上位機監控係統，可實時監控供配電網絡結構，還可監控照明係統，控製照明線路

三、樓宇供配電及照明係統綜合實訓裝置技術參數

1.輸入電源：三相四線～380V±10%  50Hz

2.環境溫度：+4℃～+40℃

3.裝置容量：＜5kVA

4.安全保護：具有漏電保護

四、樓宇供配電及照明係統綜合實訓裝置基本配置

控製屏

控製屏由兩部分組成：樓宇供配電部分和樓宇照明控製部分

樓宇供配電部分由樓宇供配電線路組成，並設置控製電器：微型斷路器等，現場設置儀表測量單元，進行電壓和電流顯示，采用智能電量采集模塊完成多種電量的采集：電壓、電流功率、電能等，並通過總線完成上位機的各路電量顯示。

樓宇照明控製部分由樓宇照明線路組成，並設置照明控製開關，包括傳統開關、遙控開關和智能調光裝置等。

照明演示櫃

照明演示櫃為樓宇照明控製部分的演示對象，屬於半實物。采用分層結構，能模擬樓層整體照明效果，采用半實物模式，分為五層結構，體現多種照明場景。

下位機係統

下位機係統采用DDC控製器，實現現場數據的采集和開關控製，並可完成供配電線路和照明線路的通斷控製，通過LonWks總線與上位機係統通信。

上位機監控係統

配備監控係統軟件,實現對供配電和照明係統的遠程監控,實現斷路器的消防聯動控製，各線路電量參數的監視。

五、樓宇供配電及照明係統綜合實訓裝置實訓項目

1.供配電係統部分：

儀表設備實訓項目

常用供配電設備認知與應用

電量傳感器認知與應用

線路安裝、調試和運行實訓

智能建築的供電運行線路組建與操作

典型樓層配電運行線路組建與操作

供配電係統中運行線路狀態的現場監測、抄表和控製

供配電自動化設備認知和運行控製實訓

備自投聯動運行控製和調試

應急電源配電線路運行和聯動控製

配電線路功率因數補償運行控製

供配電係統綜合控製運行實訓

供配電監控係統運行調度

與消防自動報警係統的聯動控製

2.照明係統部分：

照明和控製設備認識與應用實訓項目

常用燈具的認知與應用

照度傳感器認知與應用

動靜探測器認知與應用

遙控照明控製器認知與應用

普通照明控製線路安裝和調試實訓項目

照明燈具及普通控製設備的安裝和調試控製

應急照明設備的控製

智能照明控製線路安裝和調試實訓項目

時間表控製模式下照明線路組建和控製

情景切換控製模式下照明線路組建和控製

遠程強製控製模式下照明線路組建和控製

動態控製模式下照明線路組建和控製

3.綜合調度控製部分

供配電子係統和照明子係統聯合監控

供配電子係統、照明子係統和其他樓宇子係統聯合監控
