樓宇智能化工程實訓裝置

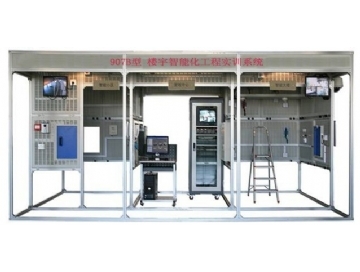

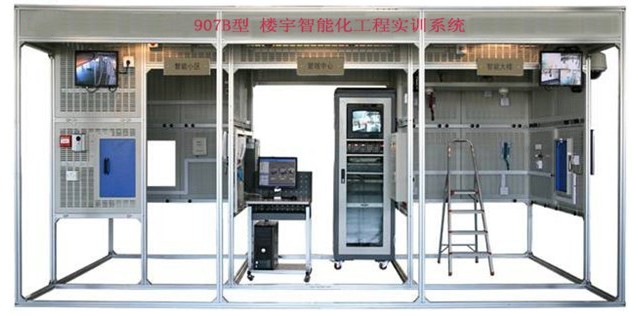

TRY-907B樓宇智能化工程實訓裝置

一、樓宇智能化工程實訓裝置功能簡介：

TRY-907B樓宇智能化工程實訓裝置是為職業院校、職業教育培訓機構研製的樓宇智能化技術實訓考核設備，根據智能建築行業樓宇智能化的特點，在接近工程現場的基礎上，針對實訓教學進行了專門設計，包含了計算機技術、網絡通信技術、綜合布線技術、DDC技術等，強化了樓宇智能化係統的設計、安裝、布線、接線、編程、調試、運行、維護等工程能力。它適合樓宇智能化工程技術、機電安裝工程等相關專業的教學和培訓。

該係統在結構上以智能建築模型為基礎，包含了智能大樓、智能小區、管理中心和樓道等典型結構，涵蓋了對講門禁、安防、視頻監控、消防、綜合布線和DDC監控照明六個係統，各係統既可獨立運行，也可實現聯動。通過此係統進行項目訓練，檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、機電一體化工程實施能力、職業素養和交流溝通能力等。

二、樓宇智能化工程實訓裝置結構與組成

樓宇智能化工程實訓裝置采用智能建築模型，包含智能大樓、智能小區、管理中心和樓道等功能區域。係統設有總電源箱、安防控製箱、消防控製箱、DDC控製箱。

智能大樓設計為兩層結構，可實現消防、視頻監控和綜合布線係統的工程訓練。

樓道和智能小區分別設有單元門和單戶門，可實現智能小區對講門禁係統的設備安裝等工程訓練，實現單元和單戶可視對講功能。

管理中心實現智能小區和智能大樓的集中監控和管理，包含了管理中心機、視頻監控台和消防控製主機等各功能區域的管理設備。

在智能大樓、管理中心區域內，安裝布置消防係統現場設備，消防係統配置有模擬消防泵、排煙風機、防火卷簾門。

在智能大樓、管理中心和樓道各區域內，安裝典型監控器材（各類型的高速球雲台攝像機、一體化槍型攝像機、萬向雲台攝像機等），實現主要出入口和關鍵區域視頻監控，設有三台監視器，其中兩台17寸液晶監視器、一台14寸CRT監視器。

在智能建築模型周圍安裝紅外對射、智能小區內的房間窗戶裝有幕簾探測器實現智能建築行業典型周界防範。

各功能區域之間采用工程橋架實現係統連接。

三、樓宇智能化工程實訓裝置主要技術性能

1.輸入電源：單相三線AC220V±10% 50Hz

2.工作環境：溫度-10℃～40℃ 相對濕度≤85% （25℃） 海拔≤4000m

3.裝置容量：≤1kVA

4.外形尺寸：4660mm×2220mm×2300mm

5.安全保護：具有漏電壓、漏電流保護，安全符合國家標準

四、通過項目任務實施，可考察的職業能力

1.樓宇智能化工程設計能力

2.消防報警係統設計、安裝施工與調試能力

3.視頻監控係統設計、安裝與調試能力

4.對講門禁及室內安防係統設計、安裝與調試能力

5.綜合布線係統施工能力

6.DDC的接線、編程和調試能力

7.監控軟件組態、通訊和運行能力

8.智能建築係統故障診斷與調試能力

五、樓宇智能化工程實訓裝置技術平台

1.基本規格

2.係統配置

3.工具及配件
