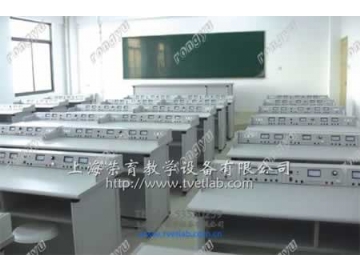

物理電學實驗室設備

物理電學實驗室設備

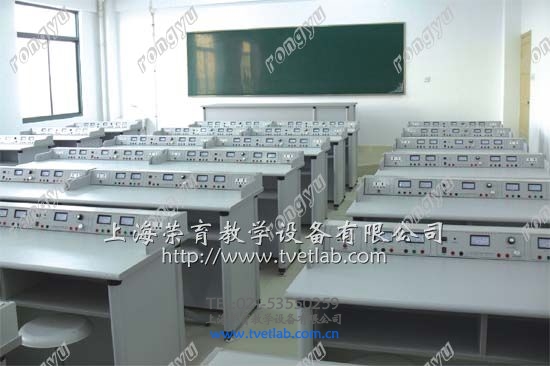

物理實驗室設備適用於中學各類物理實驗室（力、熱、光、電）。安裝有實驗室電源，交直流電到學生桌。能明顯改善學生和教師的實驗環境。整個係統體現易於學習、便於使用和教師能夠自行安裝、維護的設計思想。係統結構、生產工藝、所有材料以及各種器件的選用體現了係統設計的先進性、運行的可靠性、操作的簡捷性、維護的方便性和功能的可擴展性。嚴格按照中華人民共和國國家標準教學實驗室設備實驗台（桌）的安全要求及實驗方法內容執行。

1.1教師演示台

1.1.1教師桌規格：長2400㎜×寬700㎜*高900㎜。

1.1.2教師桌台麵材質：采用優質25mm厚進口防火板，設備可實現耐腐蝕、耐火、耐髒，永不變形、永不脫膠、造形美觀、經久耐用。

1.1.3教師桌：鋁木結構，專用實驗台鋁合金型材，鋁合金（立管）材質壁厚（靜電噴塑）1.5mm，圓管直徑為50mm內槽式，方管為48×50mm內槽式,連接件為一次注塑成型，組裝接縫嚴密，連接牢固。板材采用經國家人造板質量監督檢驗中心檢驗合格的16mm（±1mm）三聚氰胺雙貼麵A類優等中密度板，利用進口封邊機對所有裸露截麵均采用2mm厚優質PVC封邊條封邊，精加工，密封性好，防水性佳，外形美觀，經久耐用。

1.1.4結構：演示台設有儲物抽屜，中間為演示台。增加專用腳墊，可有效防止桌身受潮，延長設備的使用壽命。

1.1.5電源和控製麵板嵌入式,電源櫃有排熱孔,電源插座有接地線。

1.2教師椅：

五輪升降轉椅。

1.3教師安全實驗電源：

講台的中間部分是講課演示台，裝載多功能主控製抽屜，具有以下多種功能：

教師電源控製係統：采用先進的微電腦主控芯片，按鍵全部為觸摸式，分為教師自用電源部分及教師控製學生部分。

教師自用電源部分、1；設有電源總開關、漏電保護開關、工作指示燈、220V交流輸出多用插座等多種操作功能；

2、設有密碼開機、密碼記憶功能；

3；定時關機；

4；時鍾顯示工作時間；

5.直流可調穩壓輸出；0－24V/3A連續線性可調，0－16V/3A，16V－24V/2A穩壓精度（誤差電壓±0.2V），紋波≤5mv；

6；交流低壓輸出0－24v/8A輸出；

7；直流高壓輸出：240/300V100mA；8；40A±10A大電流10±2秒出；

9；以上電源均具有過載、短路保護、自動複位；

10；輸入電源範圍交流220V±10%；

11：電流過載值為標稱值±0.3A。

教師控製學生部分：

1.教師演示台上設有學生電源分組開關教師用A、B、C、D四組空氣開關來分組控製學生用220V交流電源、自動過載；

2.交流輸出：0－30V/3A輸出，（由教師控製調解低壓交流電源輸送給學生）；

3.直流輸出：0－30V/3A輸出（由教師控製調節輸送給學生，學生隻可以在教師控製範圍內微調）；

4.教師自用所有電源開關和對學生電源控製開關均采用觸摸輕觸開關、數字化控製以確保無誤；

5.終端指示采用數顯表；

電纜線穿PVC管埋地，符合國家安全用電要求。

1.4學生實驗台：

1.4.1學生桌規格：長1200㎜×寬600㎜×高780㎜。

1.4.2學生桌台麵：一體化台麵，采用優質25mm厚進口防火板，設備可實現耐腐蝕、耐火、耐髒，永不變形、永不脫膠、造形美觀、經久耐用。

1.4.3學生桌：鋁木結構，專用實驗台鋁合金型材，鋁合金（立管）材質壁厚（靜電噴塑）1.5mm，圓管直徑為50mm內槽式，方管為48×50mm內槽式,連接件為一次注塑成型，組裝接縫嚴密，連接牢固。板材采用經國家人造板質量監督檢驗中心檢驗合格的16mm（±1mm）三聚氰胺雙貼麵A類優等中密度板，利用進口封邊機對所有裸露截麵均采用2mm厚優質PVC封邊條封邊，精加工，密封性好，防水性佳，外形美觀，經久耐用。

1.4.4學生桌結構：每張台分為2座，每台配置兩張學生凳。

1.4.5采用專用腳墊，可有效防止桌身受潮，延長設備的使用壽命。

1.5學生實驗電源：

⑴學生實驗台規格：長1150mm×寬120mm×高93mm，整體用鋼質噴塑材料經垂直定形壓鑄而成，耐壓、耐髒、不易變形。

⑵台麵由電腦設計、印刷，線條流暢，文字清晰。電壓表，電流表采用85型配備，由優良的表頭精密儀器經多種工序檢測，並配有靈敏度高的漏電保護器，其漏電流為30ma，斷開時間為0.1秒，具有絕對的安全保護作用。麵板和線路板上的原器件也都經過精心篩選，杜絕不合格的配件。

⑶學生實驗台提供以下配置：

A．提供低壓交直流2—24伏電源，可由學生自由調節，以達到應有的精度。

B．提供交流220V電源兩組（四插），每組電源有電源指示，插板采用嵌入方式，高度與麵板相平。

C．提供交流電壓檢測裝置（1～30V），直流電壓檢測裝置（0～15V），直流電流檢測裝置（0～3A），檢流裝置（-300G—+300G）

D．輸出端子選用高可靠彈性插座。

1.6學生凳：

圓形升降旋轉學生凳，采用國標優質鋼材，立管壁厚3㎜，立管上部有鋼板與凳麵結合，凳麵直徑300（±20㎜）。牢固耐用、平穩。升降範圍450-550㎜。
