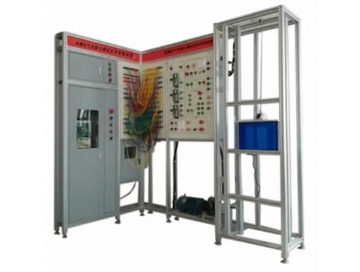

電梯電氣安裝調試實訓考核設備

TRYDT-2016E電梯電氣安裝調試實訓考核設備

一、電梯電氣安裝調試實訓考核設備描述

TRYDT-2016E電梯電氣安裝調試實訓考核設備是根據當前真實電梯的電氣安調和維保需求而開發的一種電氣實訓考核平台，適合各職業院校、技工類學校的樓宇自動化、機電自動化等電梯相關專業及職業資格鑒定中心和培訓考核機構使用。

本裝置采用真實的電梯總電源箱和微機控製櫃成套機房設備，曳引機組及三層井道電氣器件均采用模擬型式，學生借助電梯電氣圖對這兩部分進行安全型插線連接，通過模擬運行檢驗連接的正確性，排除出現的故障，使學生能夠通過實訓初步掌握電梯電氣原理與規範標準、連接、調試、運行及維修技能，為真實電梯電氣的安調與維保打下基礎。

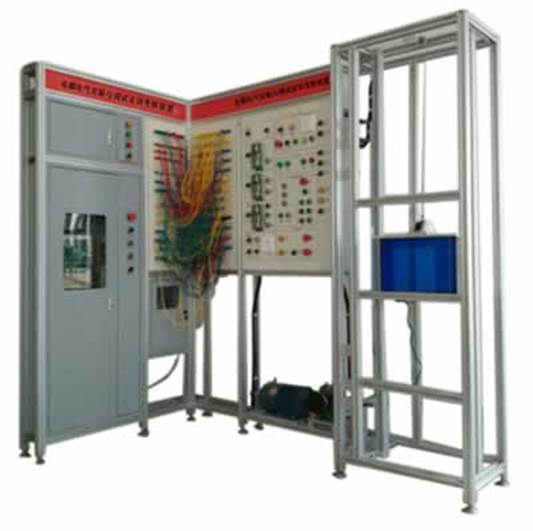

（圖片為參考，以實物為準）

二、電梯電氣安裝調試實訓考核設備特點

1、采用了“L”形支架結構能夠減少占地麵積，同時多台並排布置時能夠形成實訓室工位式布局；

2、采用了真實的電梯總電源箱和微機控製櫃，使學生學到的與實際應用的一致；；

3、采用了模擬器件嵌入電梯井道結構圖形的形式，使調試運行過程更加簡單直觀；

4、采用了高絕緣的安全型插座與帶絕緣護套的高強度安全型插線，可區分強、弱電流的不同規格的插座與插線，確保操作人員的安全。

三、電梯電氣安裝調試實訓考核設備主要技術指標

1、電源輸入：三相五線AC380V50Hz；

2、安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；

3、整機功耗：≤0.75KW；

4、整機重量：≤150KG；

5、外形尺寸：1600mm×1150mm×2100mm（長×寬×高）。

四、電梯電氣安裝調試實訓考核設備可完成的實訓項目

1、電梯電氣照明回路的連接與調試；

2、電梯電氣主控回路的連接與調試；

3、電梯電氣安全回路的連接與調試；

4、電梯曳引機組的連接與調試；

5、電梯一體化控製器故障碼的查詢與檢修。

五、電梯電氣安裝調試實訓考核設備配置清單
