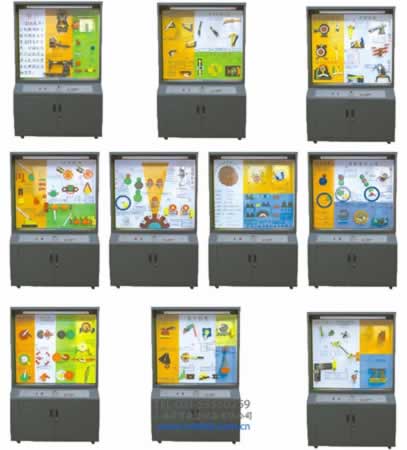

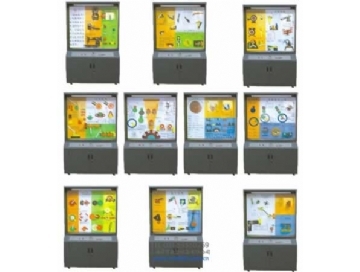

機械原理示教陳列櫃

序號與名稱

陳列櫃內容

第一櫃

機器與機構

前言、內燃機、蒸汽機、縫紉機、牛頭刨床、球麵高副、螺旋副、移動副、曲麵副、球麵副、圓柱副、轉動副

第二櫃

平麵連杆機構的基本形式

鉸鏈四杆機構：曲柄搖杆機構2件、雙曲柄機構、雙搖杆機構2件

單移動副機構：曲柄滑塊機構、曲柄搖塊機構、轉動導杆機構、移動導杆機構

雙移動副機構：曲柄移動導杆機構、雙滑塊機構、雙轉塊機構

第三櫃

平麵連杆機構

機構運動簡圖：泵2件、泵的簡圖2件、顎式破碎機與簡圖

連杆機構：飛剪、壓包機、翻轉機構、攝影升降機、天平、起重機

第四櫃

凸輪機構的形成

盤形凸輪3件：滾子、尖端、平底、移動凸輪、槽凸輪機構、交叉槽凸輪機構、等徑凸輪機構、等寬凸輪機構、主回凸輪機構、球麵凸輪機構、圓錐凸輪機構、圓柱凸輪機構

第五櫃

齒輪傳動的各種類型

平行軸傳動：外齧合直齒圓柱齒輪機構、內齧合齒輪機構、直齒輪齒條機構、斜齒圓柱齒輪機構、人字圓柱齒輪傳動。

相交軸傳動:直齒圓錐齒輪機構、雙曲線圓錐齒輪機構、斜齒圓錐齒輪傳動

交錯軸傳動:螺旋齒輪機構、螺旋齒輪齒條機構、圓柱蝸杆蝸輪機構、弧麵蝸杆蝸輪機構

第六櫃

齒輪的基本性質

漸開線齒輪各部分名稱、漸開線的形成、擺線的形成、齒數、模數、壓力角、齒高係數

第七櫃

輪係的基本性質

周轉輪係、(差動輪係、行星輪係、定軸輪係)合並一件、獲得大傳動比，實現特定的運動、運動的合成、旋輪線、用於傳動、運動的分解、諧波運動減速器，擺線針輪行星減速器、汽車差速器、兩種動作。

第八櫃

間歇運動機構

齒式棘輪機構2件、摩擦式棘輪機構、外齧合槽輪機構，內槽輪機構、球麵槽輪機構、漸開線不完全齒輪機構、擺線針輪不完全齒輪機構（2件）、凸輪式間歇機構2件、停歇連杆機構、停歇導杆機構

第九櫃

組合機構

串聯組合：行程擴大機構、換向傳動機構並聯組合：齒傳連杆曲線、實驗給定軌跡的機構2件、實驗變速運動的機構、同軸槽輪機構、誤差校正機構、電動馬遊藝機裝置

第十櫃

空間連杆機構

空間四杆結構：RSSR空間四杆機構、RCCR聯軸節單萬向節、雙萬向節、4R揉麵機構、RRSRR角度傳動的空間五杆機構、空間六杆機構的薩勒特機構
