一、機械製圖多媒體三維測繪設計實訓裝置簡介

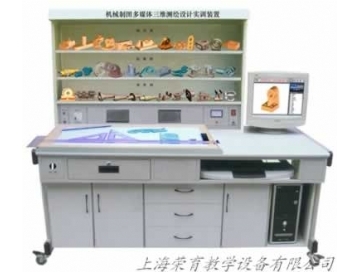

機械製圖多媒體三維測繪設計實訓裝置是本公司首創研製開發，集設計、測繪、創新於一體的多媒體機械製圖實訓設備，適用於《技術製圖》、《機械製圖》、《工程製圖》等課程。《機械製圖》是高職高專機械類專業學生必修的一門專業技術基礎課。本機械製圖實訓裝置是培養學生正確識讀和繪製機械圖樣，增強學生工程基礎能力，實踐性較強的應用型設備。　同時，借助於計算機圖形學技術和多媒體技術，采用華科機械製圖多媒體軟件用電腦演示三維動態模型，加強直觀性教學，做到教學內容直觀形象，,提高學習興趣、降低學習難度。實訓裝置還采用繪圖板來畫圖，製圖板的上下升降采用電動控製；實訓裝置采用36件模型供學生使用。

二、機械製圖多媒體三維測繪設計實訓裝置特點

1、實驗台采用P4電腦一台

2、利用華科多媒體軟件界麵，用三維動畫生動演示模型、使學生實現理論與實際的緊密結合。

3、利用三維動畫文件，指導學生獨立分析模型形狀，培養看圖識圖分析能力。

4、利用實物模型讓學生深入了解模型結構，增加學生設計與分析課程內容，培養學生的創新意識。

三、機械製圖多媒體三維測繪設計實訓裝置實訓項目

1、培養繪製工程圖樣的能力。

2、培養閱讀工程圖樣的能力。

3、培養徒手繪畫草圖的能力。

4、培養對三維空間邏輯思維和形象思維能力。

四、機械製圖多媒體三維測繪設計實訓裝置主要技術參數

1、工作電源：單相220V交流電源。

2、結構：實驗台為鐵質鈑金噴塑結構，堅固耐用。

3、工作環境：溫度-100-+400C。

4、整機功耗：＜1KW

5、實驗台外形尺寸：1600×750×1750mm
