平麵磨床電氣技能實訓考核裝置

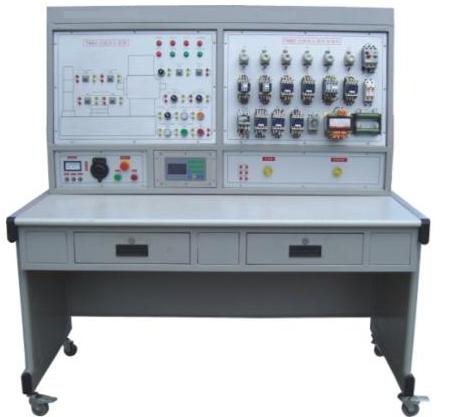

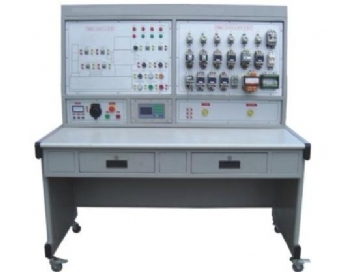

TRY-M7130K平麵磨床電氣技能實訓考核裝置

一、平麵磨床電氣技能實訓考核裝置簡介

TRY-M7130K平麵磨床電氣技能實訓考核裝置是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控製內容的教學、考核而研製實驗設備。可用於課堂演示、機床電氣控製原理性操作及實驗實習。由於設備均（jun1）采用實際電器，所以可作為社會電工類職業培訓中機床電氣維修方麵的實習設備，同時也是職業資格培訓考核中選用的設備。提高學生的動手能力，並克服以往隻能在實際設備上進行教學，費用高且難以實現教學目的弱點。同時以高層次維修技能訓練提供了有效的設備，達到了耗資少、教學效果顯著的目的。

二、平麵磨床電氣技能實訓考核裝置適用範圍

TRY-M7130K平麵磨床電氣技能實訓考核裝置適用於M7130K平麵磨床電氣控製的模擬與M7130K平麵磨床電氣故障排除的技能考核。

三、平麵磨床電氣技能實訓考核裝置技術性能

1、輸入電源：三相四線（～380V±10%50Hz）

2、工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃)海拔<4000m

3、裝置容量：＜1KW

4、外形尺寸：1410mm×725mm×1535mm

四、平麵磨床電氣技能實訓考核裝置基本裝備

1、電源控製麵板（鋁質麵板）

（1）交流電源（帶有漏電保護措施）

提供市電提供三相交流電源（380V）

（2）人身安全保護體係

電壓型漏電保護器：對線路出現的漏電現象進行保護,使控製屏內接觸器跳閘，切斷電源。

電流型漏電保護裝置：控製屏若有漏電現象，漏電流超過一定值，即切斷電源。

2、主令控製及圖示板（鋁質麵板）

麵板上安裝有機床的所有主令電器及動作指示燈，機床的所有操作都在這塊麵板上進行，指示燈可以指示機床的相應動作。

麵板上印有M7130K平麵磨床示意圖，可以很直觀地看出M7130K平麵磨床的外形輪廓。

3、元器件安裝板

麵板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在麵板表麵，可以很直觀的觀看它們的動作情況。

4、三相異步電動機

三個380V三相鼠籠異步電動機，分別用砂輪電動機、冷卻泵電動機和液壓泵電動機。

5、故障開關箱

設有32個開關，其中K1到K24用於故障設置；K25到K32保留。

6、實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用於放置工具及資料等。桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實驗桌底還設有四個方向輪和四個固定調節機構，便於移動和固定，有利於實驗室布局。

五、平麵磨床電氣技能實訓考核裝置實驗項目及主要內容

1、學生熟悉常用低壓電器的機構、原理；

2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上；

3、提高學生的動手能力的技能操作水平；

4、通過對機床故障排除，完成機床常見故障的排除；

5、可以設置故障點做為維修電工的技能考核台。
