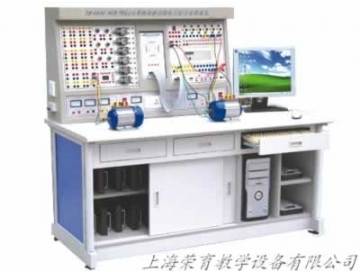

電工電子電力拖動實驗裝置（帶PLC實驗）

TRYDG-01C電工電子電力拖動實驗裝置（帶PLC實驗）

一、電工電子電力拖動實驗裝置功能

TRYDG-01C電工電子電力拖動實驗裝置（帶PLC實驗）綜合了目前我國大學本科、專科、中專及職校“電路分析”、“電工基礎”、“電工學”、“電機控製”、“繼電接觸控製”及“電力拖動”等課程實驗大綱的要求而研製，特別適用於高等院校現有實驗設備的更新換代，為中專、職校等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗教學設備。

二、電工電子電力拖動實驗裝置特點

1、綜合性強：綜合了目前國內各類學校電類基礎課程的全部實驗項目。

2、適應性強：實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置積木式結構，更換便捷，添加部件即可。擴展功能或開發新實驗。

3、整套性強：從教學儀器、專用電源到實驗連接專用導線等均配套齊全，儀器儀表的性能、精度、規格等均密切結合實驗的需要進行配套。

4、一致性強：實驗器件選擇合理、配套完整，使多組實驗結果有良好的同一性，便於教師組織和指導實驗教學。

5、直觀性強：本實驗台采用整體與掛件相結合的結構形式，電源配置、儀表一目了然，各實驗掛件任務明確，操作、維護簡便。

三、電工電子電力拖動實驗裝置功能

1、本實驗台可提供實驗所需的交流電源、低壓直流電源、可調恒流源、函數信號發生器（含頻率計）、受控源、交直流測量儀表（電壓、電流、功率、功率因數）、各實驗掛箱及電機等。

2、能完成“電工基礎”、“電工學”中的疊加、戴維南、雙口網絡、諧振、選頻及一、二階電路等實驗。

3、能完成“電路分析”、“電工學”中的單相、三相、日光燈、變壓器、互感器及電度表等實驗。

4、能完成“電機控製”、“繼電接觸控製”及“電力拖動”等課程實驗。

5、能完成模電、數電及PLC可編程控製實驗。

四、電工電子電力拖動實驗裝置技術性能

1、輸入電源：三相四線(或三相五線)380V±10%50Hz

2、工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃)海拔＜4000m

3、外形尺寸：167×73×153cm3

4、裝置容量：＜1.5KVA

四、電工電子電力拖動實驗裝置配置

實驗台主要由電源儀器控製屏、實驗桌、實驗掛箱及三相鼠籠電機等組成。

（一）TRYDG-01電源儀器控製屏

控製屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板。為實驗提供交流電源、直流電源、恒流源、受控源、數控信號源及各種測試儀表等。具體功能如下：

1、主控功能板

1.1三相0～450V及單相0～250V連續可調交流電源。配備一台三相同軸聯動自耦調壓器，規格為1.5KVA/0～450V，克服了三隻單相調壓器采用鏈條結構或齒輪結構組成的許多缺點。可調交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三隻指針式交流電壓表，通過切換開關可分別指示三相電網電壓和三相調壓輸出電壓。

1.2提供兩路低壓穩壓直流0.0～30V/1A連續可調電源，配有數字式電壓表指示輸出電壓，電壓穩定度≤0.3%，電流穩定度≤0.3%，設有短路軟截止保護和自動恢複功能。

1.3提供一路0～500mA連續可調恒流源，分2mA、20mA、500mA三檔，負載穩定度≤5×10-4，額定變化率≤５×10-4，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。

1.4設有照明220V/30W日光燈一盞，供實驗照明用；還設有220V/30W的日光燈燈管一支，將燈管的四個頭引出以供實驗用。

1.5實驗管理器：具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄與區分由於接線或操作錯誤所造成的漏電告警、儀表超量程告警等。

1.6設有真有效值交流數字電壓表一隻，測量範圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。

2、信號源功能板

頻率計：6位數字顯示，顯示範圍1Hz～10MHz，作為外部測量和內置信號源頻率指示。

信號源頻率範圍：0.2Hz～2MHz，分七檔

輸出波形：正弦波、三角波、方波、脈衝波、斜波及50Hz正弦波

占空比調節：20%～80%

輸出幅度：20Vp-p(1MΩ負載)、10Vp-p(50Ω負載)

輸出保護：短路保護，抗輸入電壓±35V（1分鍾）

幅度顯示：三位LED

功率輸出：≥10W；頻率範圍(3dB帶寬)：20KHz(方波、三角波、正弦波)

3、儀表、受控源功能板

3.1智能交流數字電壓表

交流數字電壓表1隻，采用美國模擬器件公司生產的新型高性能RMS真有效值轉換器，配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，測量範圍：0-500V，頻率範圍：10Hz-20Hz。手動量程為：10V、100V、500V。測量精度為0.5級。具有數據存儲與查詢功能。

3.2智能交流數字電流表

交流數字電流表1隻，采用美國模擬器件公司生產的新型高性能RMS真有效值轉換器，配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，測量範圍：0-5A，頻率範圍：10Hz-20Hz。手動量程為：100mA、1A、5A。測量精度為0.5級。具有數有數據存儲與查詢功能。

3.3直流數顯電壓表一隻，采用ICL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，測量範圍：0-200V。手動量程為：2V、20V、200V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。

3.4直流數顯毫安表一隻，采用ICL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，測量範圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。

3.5受控源CCVS、VCCS兩路，打開電源開關，CCVS、VCCS兩路受控源即可工作，通過適當的連接，即可獲得VCVS、CCCS受控源的功能。此外，還設有±12V兩路直流穩壓電源，並有發光管指示。

4、控製屏掛置掛件的具體方法

控製屏正麵右邊設有一個74×48.5cm2的大凹槽，能容納兩個大掛箱和一個小掛箱。凹槽上、下邊各設有六個螺柱，左右兩邊掛置大的掛箱，中間掛置小的掛箱。掛箱與控製屏采用螺母固定，易於裝卸和運輸。

（二）TRYDG-02實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用於放置工具及資料。右邊設有放置示波器用的可拆卸擱板。

（三）實驗組件掛箱

1、TRYDG-03電路基礎實驗箱

提供基爾霍夫定律（可設置三個典型故障點）、疊加原理（可設置三個典型故障點）、戴維南定理、諾頓定理、二端口網絡、互易定理、R、L、C串聯諧振電路（L用空心電感）、R、C串並聯選頻電路及一階、二階動態電路等實驗。各實驗器件齊全，實驗單元隔離分明，實驗線路完整清晰，驗證性實驗與設計性實驗相結合。

2、TRYDG-04交流電路實驗箱

提供單相、三相負載電路、日光燈、變壓器、互感器及電度表等實驗。負載為三個完全獨立的燈組，可連接成Y或△兩種三相負載線路，每個燈組均設有三個並聯的白熾燈羅口燈座(每組設有三個開關控製三個負載並聯支路的通斷)，可插60W以下的白熾燈九隻，各燈組設有電流插座；日光燈實驗器件有30W整流器、電容器（1uF/500V、2.2uF/500V、4.7uF/500V）、啟輝器及短接按鈕；互感線圈一組，實驗時臨時掛上，兩個空心線圈L1、L2裝在滑動架上，可調節兩個線圈間的距離，並可將小線圈放到大線圈內，配有大、小鐵棒各一根及非導磁鋁棒一根；電度表一隻，規格為220V、3/6A，實驗時臨時掛上，其電源線、負載線均已接在電度表接線架的接線柱上，實驗方便；鐵芯變壓器一隻（50VA、36V/220V），原副邊均設有保險絲便於電流的測試，可進行變壓器原、副繞組同名端判斷及變壓器應用等實驗。

3、TRYDG-05元件箱

設有三組高壓電容（每組1uF/500V、2.2uF/500V、4.7uF/500V高壓電容各一隻），用以改變功率因數實驗；提供實驗所需的各種元件，如電阻、二極管、發光管、穩壓管、電位器及12V燈泡等,還提供十進製可調電阻箱，阻值為0～99999.9Ω/2W。

4、TRYDG-06單相智能功率、功率因數表

由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量範圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），並可存儲測量數據，供隨時查閱。

5、TRYDG-09真有效值交流數字毫伏表

能夠對各種複雜波形的有效值進行精確測量，電壓測試範圍0.2mV～600V（有效值），測試基本精度達到±1%，量程分200mV、2V、20V、200V、600V五檔，直鍵開關切換，三位半數字顯示，每檔均有超量程告警、指示及切斷總電源功能。頻率測試範圍10Hz～600KHz，輸入阻抗1MΩ，輸入電容≤30pF。

6、TRYDG-10受控源(四路)、回轉器、負阻抗變換器

提供流控電壓源CCVS、壓控電流源VCCS、壓控電壓源VCVS、流控電流源CCCS、回轉器及負阻抗變換器等實驗模塊。四組受控源、回轉器、負阻抗變換器均采用標準網絡符號。

（四）TRYDG-11數字電路、模擬電路

提供穩壓電源四路（±5V/0.5A；±15V/0.5A，均有短路保護、自動恢複功能）、低壓交流電源（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）、四位十進製譯碼顯示器、兩組撥碼盤、8位邏輯開關、8位電平指示器、三態邏輯筆、單次脈衝源、揚聲器、振蕩線圈、按鍵、橋堆及電位器等。另外，還設有一些高可靠圓腳集成電路插座（8P2隻、14P3隻、16P4隻、28P1隻、40P1隻）及可靠的鍍銀長紫銅管（供插電阻、電容、電位器、晶體管等元件）。實驗掛箱配有：①共射極單管放大器負反饋放大器實驗板、②射極跟隨器實驗板、③RC正弦振蕩器實驗板、④差動放大器實驗板、⑤OTL功率放大器實驗板共五塊及若幹分立元件，可采用固定線路或分立元件靈活組合進行實驗，有利於提高學生動手能力。

1、TRYDG-15繼電接觸控製

提供中間繼電器、二隻，熱繼電器一隻，熔斷器三隻，轉換開關三隻，按鈕一隻，行程開關四隻，信號燈、保險絲座各一隻。各器件的工作端子均已引到麵板上，供實驗接線用。

2、TRYDG-17繼電接觸控製

提供交流接觸器（線圈電壓380V）三隻，熱繼電器一隻，電子式時間繼電器（通電延時，工作電壓380V）一隻，變壓器(220V/26V/6.3V)、整流電路、能耗製動電阻(10Ω/25W)各一組，帶燈按鈕（黃、綠、紅各一隻）三隻。將各器件的工作端子引到麵板上，供實驗接線用。

五、電工電子電力拖動實驗裝置實驗項目：

能完成“TRYDG-01B型電工、電子、電力拖動實驗裝置”全部實驗項目。

PLC可編程實驗內容：

1．與、或、非邏輯功能實驗

2．定時器、計數器功能實驗

3．跳轉、分支功能實驗

4．移位寄存器實驗

5．數據處理功能實驗

6．微分、位操作實驗

7．交通信號燈PLC自動控製實驗

8．攪拌器的PLC自動控製實驗

9．LED數碼官顯示PLC自動控製實驗

10．四層電梯的PLC自動控製實驗

11．加工中心刀具庫選擇控製實驗

12．藝術彩燈造型的PLC控製實驗

13．電機的自動控製實驗

14．步進電機的PLC控製

15．模擬電視發射塔實驗

16．自動送料裝車係統控製實驗

17．自動售貨機實驗

18．自動成型實驗

19．水塔自動供水控製係統實驗

20．郵件自動分揀實驗

21．自動洗衣機控製係統模擬實驗

22．電鍍過程控製實驗

PLC電氣控製實驗項目：

1．三相鼠籠異步電動機點動和自鎖PLC控製

2．三相鼠籠異步電動機聯動正反轉PLC控製

3．三相鼠籠異步電動機帶延時正反轉PLC控製

4．三相鼠籠異步電動機Y/△轉換起動PLC控製

六、配置清單（每台）

PLC配置清單：

（一）主機：三菱FX1N-40MR

（二）實驗箱部分：

1．PLC001交通信號燈PLC自動控製

3．PLC003LED數碼管顯示PLC自動控製

5．PLC005加工中心刀具庫選擇控製（實物）

7．PLC007電機的自動控製（實物）

9．PLC009模擬電視發射塔

11．PLC011自動售貨機

13．PLC013水塔自動供水係統

15．PLC015自動洗衣機係統

2．PLC002攪拌器的PLC自動控製（實物）

4．PLC004四層電梯的PLC自動控製（實物）

6．PLC006藝術彩燈造型的PLC控製

8．PLC008步進電機的PLC控製（實物）

10．PLC010自動送料裝車係統

12．PLC012自動成型係統

14．PLC014郵件自動分揀係統

16．PLC016電鍍係統
