雙組型數字電路實驗裝置

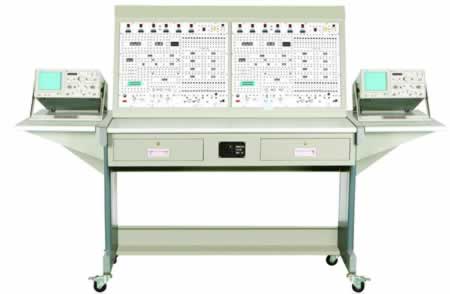

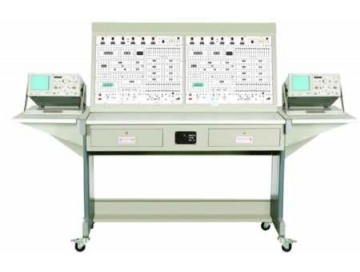

TRYDZ-01B雙組型數字電路實驗裝置

一、雙組型數字電路實驗裝置配備

TRYDZ-01B雙組型數字電路實驗裝置主要由實驗控製屏和實驗桌兩部分組成。實驗控製屏由兩套數電功能板組成，可以同時開設兩組數電實驗。主要功能組成如下:直流穩壓電源壓電源:±5V/1A兩路;0.0～18V/0.75A連續可調兩路(通過適當的連接,可得到0～±18V及0～36V連續可調電源),+5V電源還設有短路報警、指示功能，以上電源均有短路軟截止自動恢複保護功能。

脈衝信號源：計數脈衝源0.5Hz～300kHz分檔連續可調；輸出四路BCD碼基頻、二十分頻、四分頻、八分頻，基頻輸出頻率分1Hz、1kHz、20kHz三檔粗調，每檔附近又可進行細調；正負各兩路輸出的單次脈衝源。

提供五功能邏輯筆、LED發光二極管報警指示燈電路、共陰數碼管一隻、蜂鳴器報警指示、十六位開關電平輸出、十六位邏輯電平輸入指示、十六進製譯碼顯示器（六位）、撥碼盤、複位按鈕、楊聲器、音樂片及電位器等。

還設有高可靠圓腳集成塊插座（40P2隻、28P1隻、24P1隻、16P5隻、14P6隻、8P2隻）及鍍銀長紫銅管等，供插各種集成塊及器件等。

數電實驗台功能板設有可裝、卸固定線路實驗小板的插座四隻，可選購數字EDA下載板。

二、雙組型數字電路實驗裝置技術性能

1、輸入電源：單相三線220V±10%50Hz

2、工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃)海拔＜4000m

3、裝置容量：＜200VA

4、實驗台外形尺寸：155×80×123cm3

三、雙組型數字電路實驗裝置基本實驗內容

實驗台提供數電實驗指導書，具有相當的深度和廣度，各級各類學校可根據自己教學的需要進行選擇，還可以結合自己的需要進行改寫、擴充及開發其它新的實驗項目。

1.晶體管開關特性、限幅器與鉗位器

2.TTL集成邏輯門的邏輯功能與參數測試

3.CMOS集成邏輯門的邏輯功能與參數測試

4.集成邏輯電路的連接和驅動

5.組合邏輯電路的設計與測試

6.譯碼器及其應用

7.數據選擇器及其應用

8.觸發器及其應用

9.計數器及其應用

10.移位寄存器及其應用

11.脈衝分配器及其應用

12.使用門電路產生脈衝信號——自激多諧振蕩器

13.單穩態觸發器與施密特觸發器——脈衝延時與波形整形電路

14.555時基電路及其應用

15.D/A、A/D轉換器

16.智力競賽搶答裝置——綜合性實驗

17.電子秒表——綜合性實驗

18.三位半直流數字電壓表——綜合性實驗

19.數字頻率計——綜合性實驗

20.拔河遊戲機——趣味性、綜合性實驗

21.隨機存取存儲器2114A及其應用——綜合性實驗
