電力電子高級工實訓考核裝置（無自動設故功能）

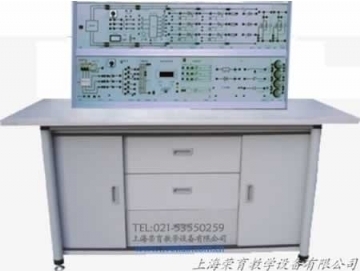

TRY-780D電力電子高級工實訓考核裝置（無自動設故功能）

一、電力電子高級工實訓考核裝置簡介

TRY-780D電力電子高級工實訓考核裝置（無自動設故功能）是為電子類工種和電工工種的等級電工實訓考核而設計，能反映電力電子技術的發展對工廠企業應用的及時性和先進性，結合上海科學技術出版社出版的《職業技能鑒定培訓教材維修電工中級》中相關內容及要求，以科學的手段對相關工種技術工人進行實訓、考核、鑒定。其同時也適合各大中專院校開設的《電力電子學》、《變流技術》等課程學生實驗、實訓。

1、控製屏采用框架式結構，實訓考核組件可以自由結合，通用性強，增加核心部件即可擴展新課題的實訓、考核，與相應軟、硬件技術的發展而同步升級。

2、采用德國流行的實訓考核裝置結構、技術、方法，合理科學，實訓從簡到難，循序漸進的原則，注重學員對電力電子線路細節分析及實際運用。

3、實訓台保護功能完善、工藝先進、造型大方。

二、電力電子高級工實訓考核裝置技術性能

（一）輸入電源：交流380V ±10%  50Hz，三相五線

（二）輸出電源：

1、外部電源經安全隔離變壓器和多級安全保護裝置後從多組插座輸出，提供～380V、～220V、～110V交流電源。

2、直流電源：0～15V/1.5A電源為控製板供電，1路12V電源為故障設置電源。

三、電力電子高級工實訓考核裝置構成與配備

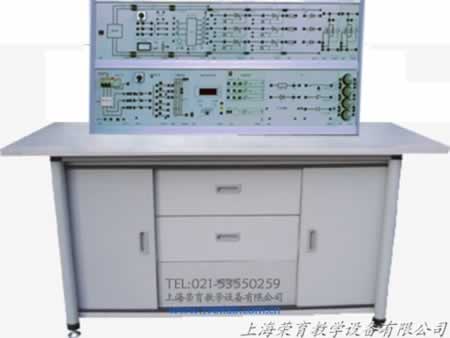

（一）實訓桌：1500×800mm，鋼木結構。

（二）掛箱支架：長1400mm，上下二層，內有滑槽。

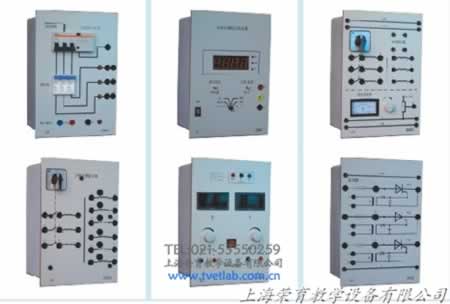

（三）實訓模塊配置：直流電源板、三相電源變壓器、同步變壓器模塊、雙脈衝控製器、晶閘管Ⅰ、晶閘管Ⅱ、二極管板、負載板。

（四）附件：電源插座掛板1塊、安全導線50根、標準導線50根、短接橋10隻、通信電纜1組、數字萬用表1隻。

四、電力電子高級工實訓考核裝置實訓項目

1、三相半波可控整流電路（電感性負載）

2、三相橋式半控整流電路（電阻性負載）

3、三相橋式半控整流電路（電感性負載）

4、三相橋式全控整流電路（電阻性負載）

5、三相橋式全控整流電路（大電感性負載）

6、帶平衡電抗器的雙反星形可控整流電路
