模擬氣體滅火係統實訓裝置

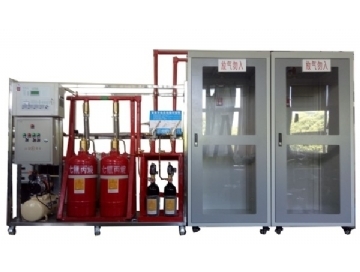

TRY-X7 模擬氣體滅火係統實訓裝置

一、模擬氣體滅火係統實訓裝置係統組成概述：
1.基本原理及滅火方式：
根據規範要求係統采用半淹沒的單元獨立係統和組合分配係統兩種組成方式。單元獨立係統是由一套滅火劑儲存裝置對應一套管網係統，保護一個防護區域的形式。組合係統是由一套滅火劑儲存裝置對應幾套管網係統，保護兩個上防護區域的構成形式。
2.當火災發生時，由火災探險測器探測到火災發生，將指令傳達室達給控製火災報警器，火災報警器進行報警，當沒有你的因素製止報警時就裝指令發送到滅火係統的控製器，由控製器打開滅火瓶頭閥，將儲瓶內其它滅火劑及其驅動氣體釋放，再經管道將滅火劑輸送到著火區域，滅火劑由噴嘴噴出，達到滅火效果。
3.係統組成：
 管網CO2滅火裝置、管網、氣體滅火控製器、火災探測器、聲光報警器、放氣指示燈、緊急啟停按鈕、外設電源等組成完整的自動滅火係統。
二、模擬氣體滅火係統實訓裝置控製方式：
本係統主要有自動、手動、機械應急手動啟動/停止幾種控製方式。

（1）自動控製方式：本滅火控製器配有感煙火災探測器和定溫式感溫火災探測器。控製器上有控製方式選擇鎖，當將其置於“自動”位置時，滅火控製器處於自動控製狀態。當隻有一種探測器發出火災信號時，控製器即發出火警聲光信號，通知有異常情況發生，而不啟動滅火裝置釋放滅火劑。如確需啟動滅火裝置滅火時，可按下“緊急啟動按鈕”，即可啟動滅火裝置釋放滅火劑，實施滅火。當兩種探測器同時發出火災信號時，控製器發出火災聲、光信號，通知有火災發生，有關人員應撤離現場，並發出聯動指令，關閉風機、防火閥等聯動設備，經過一段時間延時後，即發出滅火指令，打開電磁閥，啟動氣體打開容器閥，釋放滅火劑，實施滅火；如在報警過程中發現不需要啟動滅火裝置，可按下保護區外的或控製操作麵板上的“緊急停止按扭”，即可終止控製滅火指令的發生，不啟動滅火裝置，釋放滅火劑，實施滅火。
 （2）手動控製方式：將控製器上的控製方式選擇鎖置於“手動”位置時，滅火控製器處於手動控製。
狀態。這時，當火災探測器發出火警信號時，控製器即發出火災聲、光報警信號，而不啟動滅火裝置，需經人員觀察，確認火災已發生時，可按下保護區外或控製器操作麵板上的“緊急啟動按鈕”，即可啟動滅火裝置，釋放滅火劑，實施滅火。但報警信號仍存在。
無論裝置處於自動或手動狀態，按下任何緊急啟動按扭，都可啟動滅火裝置，釋放滅火劑，實施滅火。同時控製器立即進入滅火報警狀態。
 （3）應急機械啟動工作方式：用於控製器失效時，當職守人員判斷為火災時，應立即通知現場所有人員撤離現場，在確定所有人員撤離現場後，方可按以下步驟實施應急機械啟動；①手動關閉聯動設備並切斷電源。②打開對應保護區選擇閥。③成組或逐個打開對應保護區儲瓶組上的容器閥，即刻實施滅火。
 （4）緊急啟動/停止工作方式：用於緊急狀態。情況一，當職守人員發現火情而時氣體滅火控製器未發出聲光報警信號時，應立即通知現場所有人員撤離現場，在確定所有人員撤離現場後，方可按下緊急啟動/停止按鈕，係統立即實施滅火操作；情況二，當氣體滅火控製器發出聲光報警信號時並正處於延時階段時，如發現為無報火警時可立即按下緊急啟動/停止按鈕，係統將停止實施滅火操作避免不必要的損失。
三、模擬氣體滅火係統實訓裝置係統技術指標：
係統滅火方式：全淹沒，最大單區保護麵積：20m²；
係統公稱工作壓力(20℃)：一級為2.5MPa、
係統使用最大工作壓力：一級為4.2MPa、
係統使用最小工作壓力：一級為2.0MPa、
滅火劑最大充裝密度：一級為≤1120kg/m³；（注明采用空瓶）
模擬啟動瓶充裝壓力(20℃)：4.0MPa；（注明采用空瓶）
噴頭設計工作壓力：一級≥0.6MPa；單支噴頭保護半徑R：噴頭安裝高度＜1.5m時，R≤4.5m；噴頭安裝高度＞1.5m時，R≤7.5m。
噴頭保護高度：最大安裝高度h≤6.5m；最小安裝高度h≥0.3m
係統有延時啟動功能：延時30S；
滅火劑噴射時間：≤10s；
滅火係統工作環境溫度：0℃~+50℃；
係統啟動方式：自動、電氣手動、機械應急手動操作；
係統啟動電源：DC24V±3V、1.1A；
模擬滅火劑貯存瓶規格：30L、（注明采用空瓶）
整個運作係統儲氣瓶采用空瓶安裝，係統運作采用模擬氣源防真滅火。並配配有相應探測器與聯動控製主機。
四、模擬氣體滅火係統實訓裝置產品規格：
1.工作電壓：單相三線220V±5%  50Hz
2.整機容量：＜1500W
