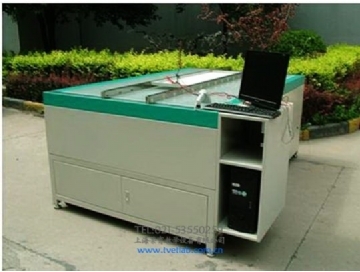

TRYXNY-631太陽電池組件測試台

一、太陽電池組件測試台簡介

TRYXNY-631太陽電池組件測試台是一種采用了新型閃光燈作為光源，用微機控製和管理的太陽電池組件測試台。測試儀下打光源，可以滿足了生產線上對大功率太陽電池組件的快速測試要求。測試係統的基本工作原理是：當閃光照到被測電池上時，用電子負載控製太陽電池中電流變化，測出電池的伏安特性曲線上的電壓和電流，

本係統可測試太陽電池的伏安特性曲線，測試ISC、VOC、Pmax、Vmax、Imax等參數並具備折算到標準測試條件下的能力。測試數據送入微機進行處理並顯示、打印出來。

二、太陽電池組件測試台主要技術指標

太陽電池組件測試台

性能指標		參數
概況	太陽模擬器等級	AAA
	太陽模擬器等級規範	IEC60904-9
	量測方式	標準組件傳遞自動校準光強
	測試功能	ISC，Voc，Im，Vm，Pm，FF，Rs，Eff和I-V曲線；
光學性能	測試麵積	200cm*120cm（最大）
	光源方向	下打光光源
	光譜等級	AM1.5ClassA
	光強不均勻度	±2%
	光強不穩定度(LTI)	±1%
	光強不穩定度(STI)	±0.5%
	脈衝寬度	4ms
	燈管壽命	30萬次
	光強範圍及調節方式	600-1250W/m2，設置或自動調節
	電壓量測範圍	0-7.5V/15V/30V/60V（可定製）
電學性能	電流量測範圍	0-0.75A/1.5A/3A/6A/12A（可定製）
	測量功率的不重複度	±0.5%
	電壓/電流分辨率	1/214*量程
	測試接線方式	四線製
	采集係統	電壓,電流和光強同時采集
	電子負載調節方式	正向或反向可設置
	係統操作	下拉式菜單操作
	測試控製方式	鍵盤或按鍵控製
軟件係統	測試間隔	大於9秒
	數據采集時間	2ms~4ms
	軟件升級	免費升級
	分選設置	可依據Pmax,Isc,Voc,Eff等參數或參數組合分檔
	溫度修正	自動測溫,自動溫度校正
	控製軟件數據庫	有.曆次數據和圖像可保存
	測試台尺寸（不含掛箱）	2500mm1470mm950mm
機械參數	無損傷滑道	有，間距可調節
	供電要求	220VAC±10%,5A,50Hz單相電
	使用環境	25℃±10℃;相對濕度≤80％（25℃）

三、太陽電池組件測試台功能特點

1.可測量參數：I-V曲線，短路電流，開路電壓，峰值功率，峰值功率點電壓、電流，定電壓電流，填充因子，轉換效率，光強和環境溫度。

2.自動分檔及顯示功能。可以按定電壓電流自動分檔，並在測試櫃上用數字直接顯示分檔結果。方便生產線使用。

3.太陽電池組件采用四線連接，確保了太陽電池電流測量的準確性。

4.同時測量溫度和光強，確保太陽電池溫度和光強自動修正的準確性。
