太陽能光電教學實訓台

TRYXNY-637太陽能光電教學實訓台

1、太陽能光電教學實訓台應用範圍：

2主要提供於初中、高中、以太陽能光電為主課題的教學和實訓。

2、太陽能光電教學實訓台實訓項目

2、1、電能與光能變換過程演示

實驗1、電能轉化為光能。

實驗2、光能轉化為電能。

實驗3、電能轉化為機械能。

實驗4、相互轉化關係。

2、2、實驗過程

◆將儀器放在桌麵上，調整台燈光源至電池板的距離，近距離。

◆將插頭插入交流電源插座內，按動實驗台開關，調整光的亮度，注意觀察，探究問題：◆電燈發光後，為什麽電池組件會產生熱和電能？

◆電池板輸出的電能為什麽能驅動揚聲器發聲？

◆太陽能電池板輸出的電能為什麽能驅動風葉旋轉？

◆如果用一張紙片放在燈頭與太陽能電池板中間，還能聽到揚聲器發出的聲音嗎？還能驅動風葉旋轉嗎？

◆將電燈發出的光慢慢後移，為什麽電池組件產生的電能不能驅動風葉旋轉？

◆了解太陽能電池（單晶矽、多晶矽、非晶矽）的基本特性和發電原理。

◆觀察和認識太陽能電池的伏安特性，短路電流與開路電壓的相對關係。

2、3、太陽能光電教學實訓台注意事項

◆實驗前，應將燈頭靠近太陽能電池。

◆實驗時，由於調光台燈的燈頭發熱，不要用手碰觸燈頭。

◆實驗時，調整燈頭與太陽能電池距離時注意安全，不要用手碰觸燈頭內芯。

3、太陽能光電教學實訓台技術條件

A光能

◆模擬光源模塊：220VAC/40W調光燈

B電能

◆太陽能電池模塊：0.5Wp/3～7VDC/80mA

C能量轉換

◆直流電動機0.1W/3～24VDC

◆揚聲器0.15W/3～24VDC

◆LED燈0.1W/3VDC

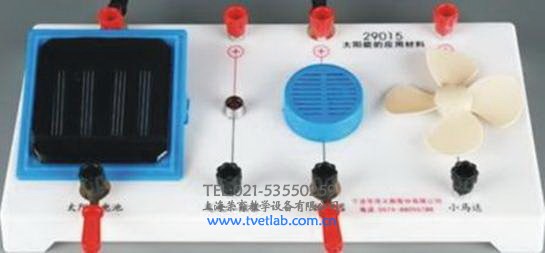

4、太陽能光電教學實訓台係統組成：

光電池、揚聲器、微電機、開關、安裝板、跳線插、跳線座、LED燈。
