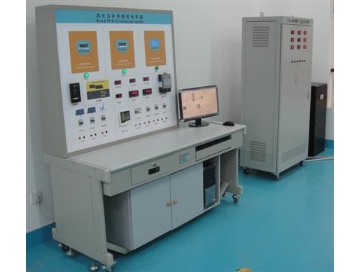

10KW風光互補微網發電係統教學實訓台

10KW風光互補微網發電係統教學實訓台

1、10KW風光互補微網發電係統教學實訓台（室內外）應用範圍：

主要提供於職高、大學、研究生、企業技工以太陽能發電為主課題的研究和培訓。

2、10KW風光互補微網發電係統教學實訓台實訓項目

2、1、光伏能量變換實驗

實驗1、光伏陣列單元組成原理。

實驗2、太陽能光電池能量轉換組合原理。

實驗3、陣列電子最大功率跟蹤器原理。

實驗4、陣列匯流與防雷接地原理。

實驗5、陣列結構件、防腐安裝原理。

實驗6、最大功率跟蹤器與光伏轉換提效實驗。並網電源輸出交流電的波形實驗

實驗7、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。

實驗8、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗。

實驗9、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。

實驗10、陣列低、中、高通過開關組合後能量變換實驗。

實驗11、光感儀和風速傳感儀各自作用實效實驗。

2、2、永磁同步風力發電機控製運行過程風能量變換演示和實驗

實驗1、風速即轉速與與出功率關係實驗

實驗2、發電機轉速與輸出電壓關係實驗

實驗3、發電機轉速與輸出電流關係實驗

實驗4、發電機轉速與輸出電壓頻率關係實驗

2、3、同步逆變電源實驗

實驗1、逆變電源單元組成原理。

實驗2、逆變電源MPPT的最大功率跟蹤控製方法的實驗。

實驗3、逆變電源輸出功率與光伏能量變換的實驗。

實驗4、MPPT與電子跟蹤器有效結合和分離控製方麵的比較實驗。

實驗5、晴天，多雲，陰雨天情況下逆變電源輸出交流電的波形、諧波含有率、功率因素的比較實驗。

實驗6、逆變器並入的電網供電中斷，逆變器應在2s內停止向電網供電，同時發出警示信號的防孤島效應保護試驗。

實驗7、逆變電源直流輸入欠電壓控製實驗。

2、4、風光互補並網發電係統軟件實驗

實驗1、在上位軟件裏查看單站監控項目

◆直流電壓VDC、直流電流A、輸入功率KW

◆交流電壓VDC、交流電流A、輸出功率KW

◆日發電量KWh、日運行時數hmin、總發電量KWh、總運行時數h、Co2減排量Kg

◆係統運行狀態正常/不正常

◆係統運行溫度正常/不正常

◆係統監控PC機狀態正常/不正常

◆係統功率測試曲線

實驗2、在上位軟件裏查看單站電量記錄項目

◆設備編號1號機:

日發電度數、日運行時數hmin、總發電量度數、總運行時數h

實驗3、在上位軟件裏查看單站故障記錄項目

◆設備編號1號機:

直流過壓、直流欠壓、直流過流

交流過壓、交流欠壓、交流過流

係統過載、頻率異常、孤島保護、ADC異常（快速檢測並網電壓，電流）、IPM故障、過流保護、過溫保護、溫度異常、DSP異常（數字信號處理器，將模擬信號轉為數字信號）

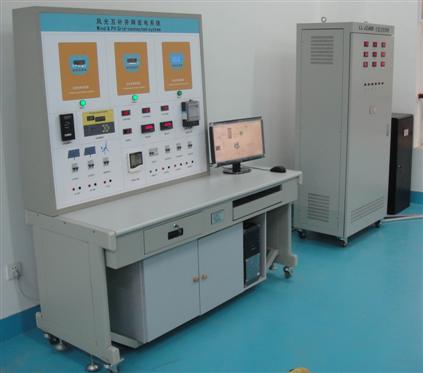

室內風光互補發電係統實訓台

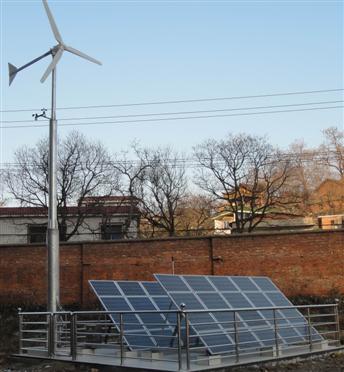

室外風光互補發電實訓設備

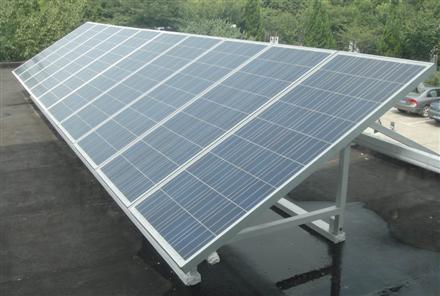

8000W光伏陣列

1、光伏並網技術條件（單相輸出）

◆光伏陣列輸出電壓180～420VDC

◆光伏陣列輸出功率1KW/套/7KW

◆並網輸出電壓180～260VAC

◆通訊接口RS485

◆重量50×2台=100Kg

2、風力並網技術條件（單相輸出）

◆風機輸出電壓96～220VDC

◆風機輸出功率1台/2KW

◆風機最大輸出功率3KW

◆並網輸入電壓96～500VAC

◆並網額定輸出電流5.25A

◆通訊接口RS485同步逆變電源模塊

◆重量40Kg

◆泄荷器:開始卸載電流20A,PWM卸載控製風機限流,風機自動刹車和手動刹車.

◆重量20Kg

3、風機充電控製技術條件（單相輸出）

◆風機輸出電壓220VDC

◆風機輸出功率1台/2KW

◆風機充電電流15A/720W

◆蓄電池額定電壓220V/120AH

◆風機最大輸入電流25A

◆卸載開始電壓56V

◆卸載開始電流20A

◆顯示方式LCD（液晶屏顯示）

◆顯示內容蓄電池電壓、風機電壓、風機電流、風機功率

4、離網逆變控製技術條件（單相輸出）

◆蓄電池額定電壓220V/120AH

◆輸出功率1600W

◆輸出電壓220VAC

◆輸出波形純正弦波

◆顯示方式LCD（液晶屏顯示）

◆顯示參數蓄電池電壓，輸出電壓，狀態參數

◆散熱方式風扇散熱

◆重量20Kg

5、係統單元組成

5、1、並網電源控製單元（演示台內）：係統根據演示單元的需要，通過開關單元的開和關，實現3台並網逆變器同時運行，配備同時並網單獨計量通道，並滿足數據對比和采集。風機並網電源控製，單獨設計有一套大風卸荷保護電路，與並網電源結合使用。係統內設置220VAC轉6VDC/1A直流電源。

5、2、風機充電卸荷單元（交直流屏內）：風力發電機輸出端口，分一路並連於充電控製主板，滿足對48V/400Ah蓄電池組充電和係統係統在大風時的卸荷和其他保護。

5、3、開關控製單元（演示台）：所有演示係統內外單元的引線經隔離開關接至各自的跳線端子上，在實驗過程中，一旦發生漏電、短路、過流、過熱情況，開關自動斷開電源，起到保護儀器儀表和人身的安全。

5、4、方陣輸入連接單元（交直流屏演示台）：示意接線麵板上,分2單元的引線經隔離開關接至各自的跳線端子，根據演示的需要，可以用跳線自由地查看2個太陽能並網係統的工作狀態。組成不同工作電壓200～300VDC，峰值功率100～2000W。

5、5、風機連接單元（交直流屏演示台）：示意接線麵板上,分1單元的引線經隔離開關接至各自的跳線端子，根據演示的需要，可以用跳線自由地查看1個風機並網係統的工作狀態。組成不同工作電壓96～500VDC，峰值功率3000W。

5、6、顯示單元（交直流屏輸入交直流演示台輸出上網交流交直流屏）

A演示台顯示單元

通用部分：方陣溫度、設備工作溫度、光照度、室內溫度/濕度/時鍾、並網通道1-2-3/逆向電量計量。

通用1套3位切換顯示：有功功率、無功功率、

單獨顯示：風速LED顯示、風向日期LCD顯示、風機限流卸荷LED指示、並網通道1-2-3/LED-（並入電網）指示。

B交直流屏顯示單元

直流部分

通用1套3位切換顯示：方陣1（3.5KW）：電壓、電流，方陣2（3.5W）：電壓、電流，風機1（2000W）：電壓、電流。

單獨顯示：DC/DC充電電流，蓄電池電壓，離網逆變器輸出電壓，離網逆變器輸出電流。

交流部分

並網逆變上網顯示：交流電壓、交流電流、交流頻率

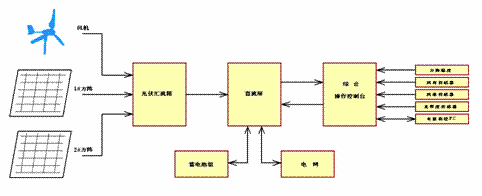

5、7、係統原理示意圖

6、並網監控單元：監控裝置包括監控主機、監控軟件和顯示設備。本係統采用高性能工業控製PC機作為係統的監控主機，配置光伏並網係統多機版監控軟件，采用RS485通訊方式，可以實時獲取所有並網逆變器的運行參數和工作數據。

6、1、監控軟件

◆監控主機同時提供對外的數據接口，即用戶可以通過網絡方式，異地實時查看整個電源係統的實時運行數據以及曆史數據和故障數據。

◆可每隔5分鍾存儲一次電站實驗所有運行數據，包括實時存儲環境數據、故障數據等參數。

◆可連續存儲20年以上的電站實驗所有的運行數據和故障紀錄。

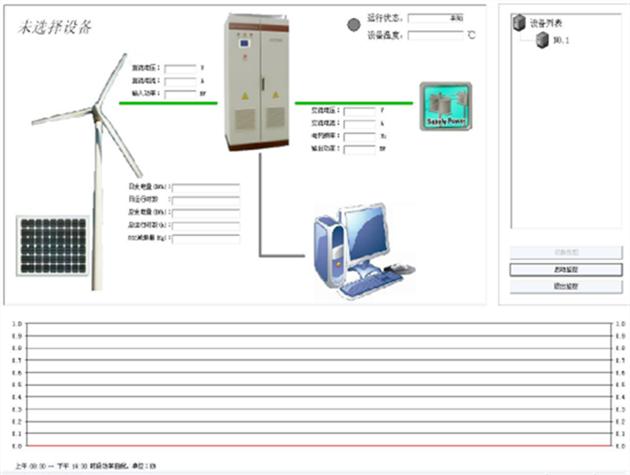

風光互補並網發電係統工作主界麵

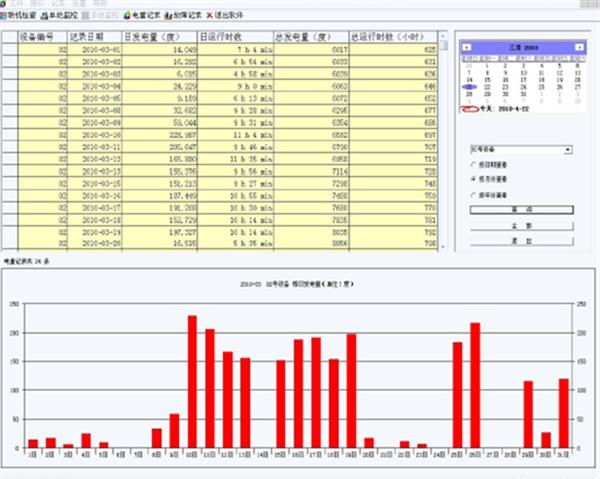

風光互補並網發電係統工作數據主界麵

4、售後服務

◆使用手冊

◆產品培訓

上海荔枝视频app教學設備有限公司公司生產製作的太陽能發電實訓台、太陽能充電控製實驗箱、逆變控製電源實驗箱、光伏並網發電實訓台、光伏微網發電實訓台、基本型太陽能教儀、風力發電實訓台、風光互補發電實訓台、太陽能集熱實訓台等產品，通過代理商遠銷歐洲和非洲，以及亞洲市場，同時為國內200多家大中專院校提供了“新能源教學設備”成套設備。

我公司結合多年在新能源行業的研發和生產經驗，針對技術職業學院、大學研究生、企業項目經理和技工培訓的需求,而專門研製生產，主要推出太陽能和風力發電係統教學實訓台。基本可以滿足研究太陽能發電和風能發電擴展,和實際應用培訓及對外宣傳演示。

教學實訓係統主要有實驗台、光電池組件、電子陣列跟蹤支架、方陣避雷箱、風力發電機、模擬風洞、風向風速測試儀、太陽模擬器、負載實驗箱、示波器、功率計、PC機、監控軟件等組成。
