雙饋風力發電機模擬教學實訓係統

TRYXNY-647雙饋風力發電機模擬教學實訓係統

一、雙饋風力發電機模擬教學實訓係統描述

TRYXNY-647雙饋風力發電機模擬係統主要用於教學實訓，係統采用異步變頻拖動單元，寬範圍模擬風力發電機運行轉速，用戶可根據需要調節拖動單元轉速來達到模擬風速變化引起的發電機轉速變化。可模擬實際風力發電機運行的工藝特點和控製要求。通過開放式主控係統，可通過對控製係統和模擬係統的PLC編程，實現對不同類型風機的模擬以及控製仿真，實現變速恒頻風力機組發電狀態的模擬，包括轉速、轉矩、發電量及有功、無功調節。達到變速恒頻風力機組的並網發電等過程各參數的實訓研究。

二、雙饋風力發電機主控係統應具備的特點：

1）先進性，滿足目前主流的1.5～3兆瓦級變速恒頻風機控製係統的要求；

2）開放性，PLC可自主編程，滿足學生學習的要求；

3）適應性，可滿足不同功率、不同類型的風機測試和模擬。

4）高可靠性：保護及通訊不受電磁幹擾；風電主控製器背板背麵全部接地，有效抵抗脈衝群幹擾；具備良好的電磁兼容性，現場與係統、通道與通道間采用隔離措施。

5）開放性強：支持多種現場總線協議，如Modbus、Profibus-DP等，同時提供多種接口方式選擇，滿足風力發電機上通訊設備的需求。

6）環境適應性：寬溫型設計，存儲溫度-40℃～70℃，運行溫度-25℃～60℃；具有三防工藝，防鹽霧、防濕熱、防黴菌。

7）具有冗餘和自診斷功能：有自診斷功能，DO模塊具有回讀功能，進行數據比較自檢；具有掉電檢測和超量程及超限報警功能；支持電源冗餘、CPU冗餘、通訊冗餘，滿足高可靠性要求。

8）安全鏈：過壓、超速、超壓、電網故障等故障保護係統，避免係統失控。

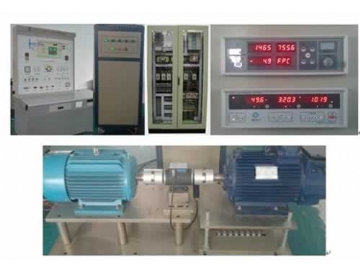

雙饋發電實訓台

三、雙饋風力發電機模擬教學實訓台組成

係統分為拖動單元、控製單元、發電單元、測量單元。

（1）拖動單元：模擬係統因風速變化而引起的轉速變化

（2）控製單元：分析係統狀態，控製係統運行，實現數據模擬

（3）並網發電單元：雙饋發電機與並網變流器實現風機並網過程。

（4）測量單元：係統各信號采集傳輸到主控係統中。

雙饋風力發電機整機模擬係統包括操作台櫃、PLC、驅動變頻器、雙PWM變流器、負載測試櫃，按鈕、指示燈、測控儀表、監控係統等。風力發電機內部模擬控製信號可通過PLC編程控製，也可在現有硬件基礎上自行開發控製軟件，實現對各種自然風的模擬，完成對風力發電機控製算法的研究。

四、雙饋風力發電機模擬教學實訓係統主要功能包括：

1）學習主控係統的配置、特點和工藝要求；

2）學習主控軟件編寫和調試；

3）模擬不同風機的運行特點；

4）調試風機核心控製算法；

5）測試完整的主控係統，實現主控係統電氣、軟件等測試

五、雙饋風力發電機模擬教學實訓係統配置：

六、雙饋風力發電機模擬教學實訓係統主要完成的實訓內容

（1）風力發電機接線形式實訓；

（2）空載運轉實訓；

（3）並網過程實訓；

（4）並網連續運行實訓；

（5）風速模擬實訓；

（6）轉距模擬實訓；

（7）發電功率模擬實訓；

（8）其它相關發電性能及測量實訓；

（9）脫網保護模擬實訓；

（10）控製策略模擬實訓；

（11）主控係統的配置、特點和工藝要求實訓；

（12）主控軟件編寫和調試實訓；

（13）研究和調試風機核心控製算法實訓；

（14）自主編程應用實訓；
