光伏發電設備安裝與調試實訓係統

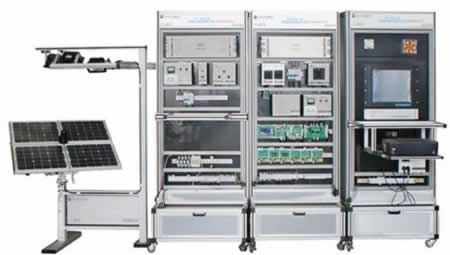

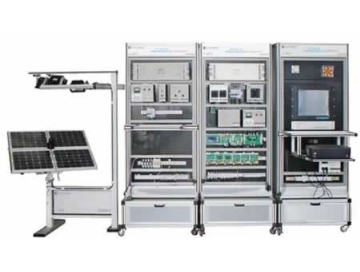

TRYXNY-655光伏發電設備安裝與調試實訓係統

一、光伏發電設備安裝與調試實訓係統技術參數：

1.光伏供電設備

光伏供電設備主要由光伏電池組件、投射燈、光線傳感器、光線傳感器控製盒、水平方向和俯仰方向運動機構、擺杆、擺杆減速箱、擺杆支架、單相交流電動機、電容器、直流電動機、接近開關、微動開關、底座支架等設備與器件組成。

2、光伏供電係統

光伏供電係統主要由光伏電源控製單元、光伏輸出顯示單元、觸摸屏、光伏供電控製單元、DSP控製單元、接口單元、西門子S7-200PLC、繼電器組、接線排、蓄電池組、可調電阻、斷路器、12V開關電源、網孔架等組成。

3、逆變與負載係統

逆變與負載係統主要由逆變電源控製單元、逆變輸出顯示單元、逆變器、逆變器參數檢測模塊、變頻器、三相交流電機、發光管舞台燈光模塊、警示燈、接線排、斷路器、網孔架等組成。

4、監控係統

監控係統主要由一體機、鍵盤、鼠標、接線排、電源插座、通信線、微軟操作係統軟件、力控組態軟件組成。

監控係統功能：監控係統與控製器、PLC、儀表進行通信。

監控係統界麵：監控係統具有主界麵，光伏供電係統界麵，風力供電係統界麵，逆變與負載係統界麵，風光互補能量轉換界麵，分別顯示各自的運行狀態參數。

二、光伏發電設備安裝與調試實訓係統組成

光伏供電設備、光伏供電係統、逆變與負載係統、監控係統四個部分組成。

係統采用模塊式結構，各設備和係統具有獨立的功能，應用靈活，即可組合應用，也可獨立工作運行。

設備尺寸：光伏供電設備1610×1010×1550mm、實訓櫃1000×1000×2000mm；
