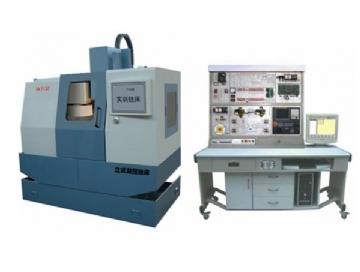

TRYSC-7132數控銑床故障診斷與維修實驗台

產品簡介：

TRYSC-7132數控銑床故障診斷與維修實驗台可實現機械加工、電氣控製實訓、電氣故障診斷維修、數控係統控製原理教學、數控控製初始參數設置培訓等多項教學實訓項目相結合，從數控基礎教學、數控原理教學到數控操作實訓、從數控電氣控製教學到數控電氣故障分析於維修等為一體的多功能數控教學實驗台，是數控與機電控製的完美組合。

一、數控銑床故障診斷與維修實驗台要求

1.多功能：該裝置綜合了數控銑床係統控製原理、電氣設計方法、銑床電氣安裝與調試、故障診斷與維修等多項功能聚為一體，使得一機多功能；

2.開放性：該實驗台設計理念是所有功能對外開放，因此該實驗台的所有電氣控製端口、數控銑床的機械設計等全部對外開放，使得在實驗教學過程中需要學生積極的參與到實驗來，從電氣設計、程序設計、外部故障診斷分析、ＣＮＣ程序編寫、加工程序調試等多方麵都必需有學生完成，從而達到很好的實訓效果；

3.模塊化：該實驗台全部采用模塊化思想來設計，該實驗台主要包含了主控電路實訓模塊、主軸變頻調速模塊、    X/Y/Z軸伺服控製模塊、數控係統輸入輸出模塊、故障設置模塊、等多個模塊組合，使得教學更加靈活；

4.專業性：該數控實驗台結合了全國高等院校、技術職業院校等數控教學大綱、實驗室數控教學需求而專業設計；

二. 數控銑床故障診斷與維修實驗台主要部分

數控銑床故障診斷與維修實驗台主要由數控係統、主電氣、電氣控製、輸入輸出部分、伺服驅動、操作麵板、機床本體及附件，共八部分組成。

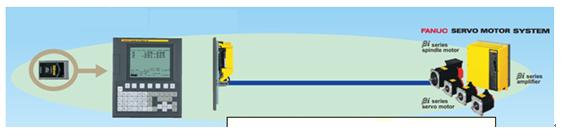

1.數控係統：FANUC 0i MATE MD

2.主電氣模塊

整個實驗台的電源控製及短路、過載保護控製；

集成伺服、冷卻、主軸等電源通斷控製、電源開放端口、信號連接端口；

監控各個控製模塊的工作，主軸啟停、伺服啟停、控製係統啟停、冷卻啟停等都有對應工作指示燈，為電氣線路維修、故障診斷提供有效的幫助；

集成了數控係統鑰匙啟停旋鈕、急停按鈕、手動控製旋鈕、按鈕等手動控製開關，可對各個單獨模塊進行獨立控製，更加方便了數控各個模塊的實訓與教學。

3.電氣控製模塊

該模塊主要展示主電氣控製的電氣控製原理圖、接線圖，進行實訓操作前必須熟悉掌握，為故障診斷維修、電氣線路外部連接實訓、數控電氣控製教學等提供較好的幫助；

4.輸入輸出信號

來自於數控係統I\O接口的輸入輸出控製信號進行解剖（限位開關、零位信號開關、超程解除、冷卻控製信號輸出、主軸正反轉控製信號輸出、潤滑信號輸出等信號口全部開放），將典型機床數控係統的I\O接口分解為多個模塊，將教與學巧妙的結合為一體；

開放式的I\O接口既方便診斷與維修，又可讓學生在電氣方麵得到切身的線路連接實訓。

5.X、Y、Z軸伺服驅動模塊

X、Y、Z軸伺服驅動控製模塊主要控製X/Y/Z軸伺服電機，該模塊把伺服驅動器的各個端口、反饋編碼器信號線、電源線輸入/輸出口、控製口等全部端口對外開放，可有效的對伺服驅動器的控製、電氣線路實訓、電氣故障診斷等功能達到較好的實訓效果。

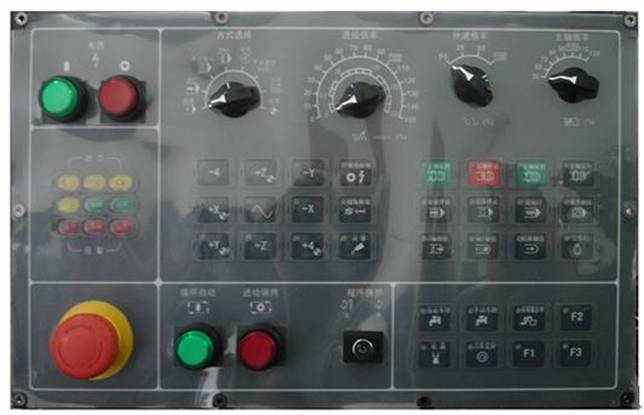

6.操作麵板：FANUC標準麵板

7.機床本體

機床本體是由工業機床改造而成，具有較高的加工精度、強度和穩定性、可靠性。

8.附件

1.空壓氣源：壓力不小於0.8Mpa，排氣量不小於1.5m3/min，儲氣罐量不小於0.3m3

2.刀具：

3.機用平口鉗：150㎜

4.隨機工具箱

5.隨機計算機：

屏幕尺寸：19英寸；  CPU 型號：Intel 酷睿 i3 530；  CPU頻率：2930MHz

內存容量：2GB DDR3；  硬盤容量：500GB，SATA2；

顯卡芯片：ATI Radeon HD 5450 512MB；   光驅類型：DVD-ROM；

顯卡類型：獨立顯卡；   網卡描述：1000Mbps以太網卡

6.隨機資料：FANUC 0i-MATE-MD使用說明書、參數說明書、維修說明書；電氣圖；機械圖；PMC梯形圖程序及說明；實驗指導書

三. 數控銑床故障診斷與維修實驗台主要實驗項目

1.低壓電氣元件的原理、性能及接線；

2.主軸變頻器的接線、參數設置和調試；

3.冷卻控製實驗；

4.PLC指令、編程、接線及在數控機床中的應用；

5.數控銑床係統操作編程實驗；

6.伺服係統的接線、參數設置和調試；

7伺服驅動的控製與故障診斷實驗；

8.變頻係統的控製與故障診斷實驗；

9.數控銑床電氣控製設計與分析實驗；

10.數控係統輸入輸出接口配置及模擬運行實驗；

11.反向間隙、絲杠螺距誤差補償功能應用；

12.各種零部件加工編程實驗
