自動變速器電控係統示教板

自動變速器電控係統示教板

（一）自動變速器電控係統示教板簡介

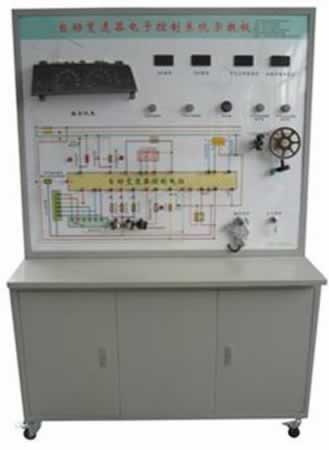

自動變速器電控係統示教板選用豐田自動變速器電控係統材料為基礎製作，模擬汽車行駛，演示自動變速器電控係統的工作過程；本示教板功能齊全、操作方便、安全可靠。

（二）自動變速器電控係統示教板結構組成

變速器控製單元、變速器電磁閥總成、車速傳感器、儀表、換檔開關等。檢測端子、故障設置係統、大容量蓄電池或12V開關電源、大型彩色噴繪電路原理圖、控製麵板、可移動台架、使用說明書及任務驅動式實訓指導書等。自動變速器電控係統示教板

（三）自動變速器電控係統示教板功能特點

1．麵板上繪有完整的自動變速器電控係統原理圖。設有檢測端子，可通過儀器儀表檢測傳感器，執行器等各種信號參數如電壓、電阻、頻率等。

2．操縱開關及按鈕，可真實演示自動變速器電控係統的工作過程。

3．數顯表顯示各傳感器信號電壓值。

4．發光二極管顯示電磁閥狀態。

5．故障模擬係統可模擬實際運行工況，設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。

6．汽車油漆高溫烤漆處理；加裝交流電源漏電保護裝置；轉動元器件外加裝防護裝置。

7．底架部分采用實驗桌，台麵保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表麵采用烤漆工藝，帶自鎖腳輪。

8．裝有診斷座，可讀取故障碼與數據流等。

（四）自動變速器電控係統示教板技術參數

外形尺寸：1240mm×550mm×1850mm（長×寬×高）；

電源：220V交流電壓；

工作電壓：12V直流電壓；

工作溫度：-50℃～50℃；
