平麵機構運動設計分析與測試實驗台

TRYJX-101平麵機構運動設計分析與測試實驗台

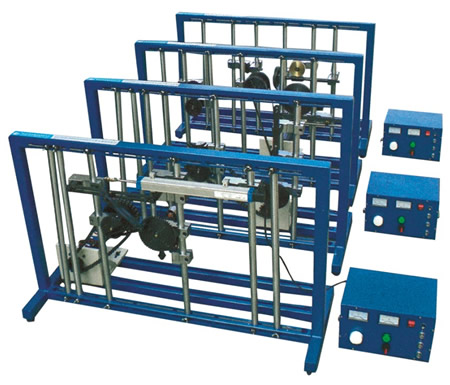

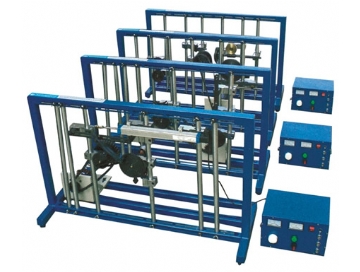

一、平麵機構運動設計分析與測試實驗台描述

TRYJX-101平麵機構運動設計分析與測試實驗台在滿足TRY-113型平麵機構創新組合設計方案實驗台的全部功能的基礎上，增加了計算機輔助分析與仿真軟件、數據采集軟件、各種高精度測試傳感器等。適合與結構運動特性輔助分析、計算機理論分析、計算機實測分析等多種運動特性及力學特性分析。

二、平麵機構運動設計分析與測試實驗台主要特點

1.軟件的運動學設計與分析的重點是典型應用方案的實例分析，與教儀市場上之針對簡單機構的運動仿真分析對比，本軟件更具有實用性和價值性；

2.軟件界麵上可進行機構參數虛擬設計、理論仿真、理論相關參數設計與力學分析；

3.具有高精度的傳感器和數據采集卡，能測出適時數據和曲線，實測數據曲線與理論設計數據曲線的對比、反映每種機構的特性；

4.軟件本身可完全脫離硬件進行典型機構運動方安的虛擬設計，參數錯誤軟件提示功能、運動簡圖與設計參數一致的顯示功能、運動學分析功能、參數設計實驗說明書輸出功能等多功能聚一體的強大的軟件功能，使機構運動創新設計增加了趣味性和實用性。

三、主要技術參數

1.計算機運動學設計與分析係統：

采用研華12位精度、16通道數據采集卡、32位PCI總線傳輸電纜等組成的數據采集與處理係統，保證了數據采集與分析的精度與可靠性。

2.測試傳感器：

直線位移傳感器：量程0-250mm，精度等級0.5級，數量：1隻；

角位移傳感器：0-5V，脈衝數：500P，數量：2隻；

3.交流電源：220VAC±10%，50Hz；

4.實驗台機架數：4台套；

5.零件主要材質：A3鋼、45#鋼。

四、實驗項目

1.基本實驗項目：

2.模塊化運動學設計與分析軟件，模塊有：

⑴.牛頭刨床主執行機構運動學設計與分析(Ⅰ)；

⑵.牛頭刨床主執行機構運動學設計與分析(Ⅱ)；

⑶.插床主執行機構運動學設計與分析；

⑷.刨床主執行機構運動學設計與分析；

⑸.平壓模切機主執行機構運動學設計與分析；

⑹.衝床主執行機構運動學設計與分析（分案一）；

⑺.衝床主執行機構運動學設計與分析（分案二）；

⑻.鍛壓機主執行機構運動學設計與分析；

⑼.蒸汽機主執行機構運動學設計與分析；
