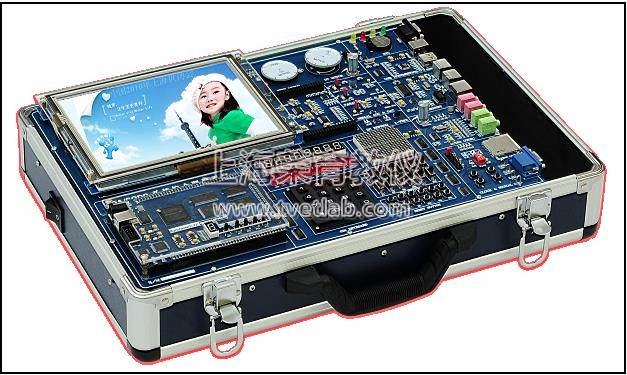

TRY-E816型EDA、SOPC係統綜合實驗箱

TRY-E816型EDA、SOPC係統綜合實驗箱

EDA、SOPC係統綜合實驗箱是一款基於Altera公司的CycloeIV 係列 EP4CE40高端實驗開發平台。獨有的GUI人機操作界麵、EDA實驗平台采用係統底板+核心板+擴展板的靈活設計，EDA實驗平台並配備有20多種擴展模塊供用戶自行選擇配置。

一、開發平台特性

1、GUI軟件操作界麵：

EDA、SOPC係統綜合實驗箱獨家采用GUI人機操作界麵，開機可顯示溫度、時間和設備信息等。整合開發平台上的硬件資源，點擊子菜單中相關實驗，液晶屏可與開發平台同步運行，提高學生動手興趣和積極性，通過對設備各模塊的檢測和實驗的演示，

方便老師培訓和設備檢修。

數字示波器實驗界麵	交通信號燈實驗界麵

2、模塊化的靈活設計：

開發平台采用係統底板+核心板+擴展板的設計方法，通過選擇不同的核心板和擴展板構成不同功能的開發平台。能最大限度的滿足用戶的性能需求。模塊化的設計能使用戶對係統設計有清晰的認識。

二、開發平台硬件資源

1、iosesII-EP4CE40 FPGA核心板

  核心板采用10層高精度PCB設計，係統運行更加穩定、可靠。

  主芯片采用Altera的CycloeIV係列級FPGA EP4CE40F23C8，電路高達360萬門。

  FPGA配置芯片采用EPCS16，容量高達16M BIT，擦寫次數高達上萬次。

  提供JTAG編程模式。

  核心板板載USB-Blaster電纜；隻需要一根USB線就可以對核心板進行程序下載。

  一路50M高速、穩定的時鍾源。

  一路係統複位電路。

  係統電源管理模塊能夠提供+5V、+3.3V、+2.5V、1.2V等多種不同電壓的電源輸出供係統使用。

  提供兩路SRAM，芯片采用IDT71V416-10P。容量高達256K*32BIT。

  一路FLASH 芯片采用AM29L128M。容量高過16M*8BIT。

  一路16M*16BITSDRAM。

  係統提供四位通用的複位按鍵和四位通用的發光管和一個靜態七段碼管顯示。

  核心板提供與核心板其它資源不複用的190個以上的IO供用戶二次開發使用。

2、EDA/SOPC係統板

  標配800*600 16位 TFT彩色LCD顯示。用戶可更換不同規格的顯示屏和觸摸屏。

  1個模擬信號發生器模塊，可提供頻率、幅度均可調的正弦波、三角波、鋸齒波、方波等信號波形。

  1個數字時鍾輸出模塊，可提供24M至1HZ的數字脈衝信號。

  1個雙道道10位高速並行ADC接口模塊，速度高達40 Msps。

  1個雙道道10位高速並行DAC接口模塊速度高達33 Msps。

  1個串行A/D轉換接口。

  1個串行D/A轉換接口。

  1個VGA接口模塊。

  1個UART串行通迅模塊。

  1個USB Device設備接口。

  1個USB Host主機接口。

  1個Etheret10M/100M高速接口模塊。

  SD卡接口模塊

  2個PS2接口模塊，可以接鍵盤或鼠標。

  1個I2C接口的E2PROM，型號為AT24C08。

  1個音頻CODEC模塊（立體聲雙通道輸出）。

  1個音頻喇叭輸出模塊。

  1個RTC實時時鍾芯片，具有時鍾掉電保護、電池在線式充電功能。

  12個撥動開關和12個按鍵開關輸入

  12個發光LED顯示。

  1個八位七段碼管顯示模塊。

  16x16矩陣led點陣顯示模塊。

  4X4矩陣鍵輸入模塊

  1個電壓控製的直流電機和1個四相的步進電機模塊。

  1個數字溫度傳感和1個霍爾傳感器模塊。

  HH—EXT高速接口模塊。

  多路電源輸出（均帶過流、過壓保護）。

3、擴展子板（選配）

  CMOS視頻采集模塊

  視頻編解碼模塊

  MP3采集回放模塊

  單片機擴展模塊

  無線傳感擴展模塊……

三、示例實驗

1、EDA實驗與電子設計競賽實驗內容：

  簡單的QUARTUSII實例設計

  基於VHDL格雷碼編碼器的設計

  含異步清零和使能的加法計數器

  八位七段數碼管顯示電路的設計

  數控分頻器的設計

  圖形和VHDL混合輸入的電路設計

  步長可變的加減計數器的設計

  四位並行乘法器的設計

  設計四位全加器

  可控脈衝發生器的設計

  基本觸發器的設計

  矩陣鍵盤顯示電路的設計

  16*16點陣顯示實驗

  直流電機的測速實驗

  步進電機驅動控製

  PS2接口鍵盤顯示實驗

  VGA彩條信號發生器的設計

  用VHDL設計七人表決器

  用VHDL設計四人搶答器

  正負脈寬調製信號發生器設計

  數字頻率計的設計

  多功能數字鍾的設計

  數字秒表的設計

  出租車計費器的設計

  基於VHDL數碼鎖的設計

  PS2鼠標編碼設計

  SPI串行AD/DA轉換器的設計

  DDS信號發生器的設計

  序列檢測器的設計

  偽隨機數發生器的設計

  八位數據鎖存器的設計

  最高優先編碼器的設計

  解複用器的設計

  帶同步複位的狀態機的設計

  嵌入式邏輯分析儀的使用

  SPI串口內核的實現

2、iosesII32位處理器示例實驗

  最簡單iosesII係統設計

  帶外部SRAM的iosesII係統設計

  or Flash編程實驗

  PIO外部中斷按鍵開關實驗

  PIO輸入-開關信號的讀取實驗

  基於Timer IP核的定時器的設計

  矩陣鍵盤與數碼管顯示實驗

  高速AD和高速DA實驗

  UART串口通迅實驗

  基於IIC的EEPROM讀寫實驗

  1-WIRE數字溫度計的設計

  串行AD/DA轉換實驗

  SDRAM讀寫操作實驗

  彩色LCD液晶顯示實驗

  觸摸屏控製實驗

  RTC實時時鍾實驗

  音頻Code實驗

  USB枚舉實驗

  PS/2鍵盤顯示實驗

  PS/2鼠標控製實驗

  讀SD卡實驗

3、DSP Builder設計應用示例實驗

  從DSP Builder到HDL——基於DSP Builder的信號發生器

  從DSP Builder到SOPC Builder——軟件控製的Chirp信號發生器

  IP核在DSP Builder下的使用——以FFT核為例

4、綜合開發實驗

網絡WEB控製實驗

點陣顯示屏的設計

直流電機閉環調速的設計

USB接口文本閱讀器的設計

簡易數字示波器設計

簡易頻譜分析儀設計

基於UART通信液晶顯示實驗

基於UART通信BMP圖形顯示實驗

FAT32文件係統讀SD卡實驗

FAT32文件係統寫SD卡實驗

FAT32文件係統讀寫-拚音輸入法的設計

彩色液晶原理與繪圖應用實驗

基於iosesII貪食蛇遊戲設計實驗

基於iosesII計算器設計實驗

在iosesII上運行uC/OS係統

在iosesII上運行uCliux係統

MP3媒體播放器的設計（選配MP3擴展板）

RFID無線射頻設計（選配RFID擴展板）

無線傳感網絡的設計（選配Zigbee板）

USB2.0通信實驗（選配USB2.0模塊）

四、產品配置

設備名稱	EDA/SOPC係統綜合開發平台
型 號	TRY-E816型
核心芯片	EP4CE40F23C8
工作電壓	～220v±10%，50Hz±1Hz
尺寸	410 x 260 x 80
重量	<4
附件清單	1	串口線 × 1	2	USB連接線 × 1
	3	網絡連接線× 1	4	電源連接線 × 1
	5	實驗指導書× 3	6	開發DVD套件× 1
