數字模擬電路實驗箱

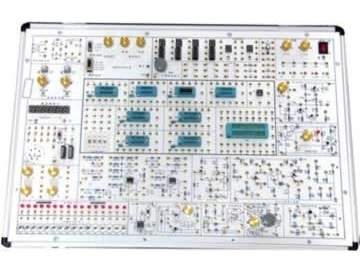

TRY-SA8數字模擬電路實驗箱

數字模擬電路實驗箱介紹：

TRY-SA8數字模擬電路實驗箱是根據的教學大綱中確定的教學實驗要求為基礎，汲取了眾多專業教師的教學經驗，並綜合了眾多同類產品的優點而設計的。數字模擬電路實驗箱函蓋了《模擬電子技術基礎》及《數字電路基礎》課程大部分的實驗內容，既為初學者提供了驗證性實驗電路，又為課程設計提供了擴展實驗平台。

一、數字模擬電路實驗箱係統特點

1、擴展性強。實驗箱主板配置有數電、模電實驗時經常用到的電源、信號源、輸入接口，輸出顯示接口、測量單元、實驗擴展區，及實驗模塊電路，以完成不同的實驗，也可以進行課程設計實驗，大大增強了該實驗箱的適用性、擴展性。

2、實驗原理圖都印刷在實驗板表麵，實驗電路由學生按照實驗原理圖進行搭建，既培養了學生的獨立思維能力及動手能力。

4、實驗連線插孔采用鎖緊式鍍金插孔，通過焊接固定在實驗板上，不鬆動，不氧化，壽命長，連接可靠，維修方便、簡捷；

6、電源輸出均有過流保護，自動恢複功能。

7、實驗箱由一體型鉛合金型材製成，箱體牢固可靠，不變形，重量輕，絕緣安全性能好，開關箱蓋方便可靠，外型美觀，造型氣派。

二、數字模擬電路實驗箱係統組成

1、電源：輸入：AC220V±10%，50HZ

輸出：※DC：+5V，I≥1A

※DC：±12V，I≥0.2A

※DC：-5V～-12V可調，I≥0.2A

※DC：＋5V～＋27V可調，I≥0.2A

以上各路輸出均（jun1）有過流保護，自動恢複功能

※ACV:7.5V×2；ACI≥0.15A

2、直流信號源：雙路–0.5V～＋0.5V；–5V～＋5V兩檔連續可調.

3、函數發生器：輸出頻率：2Hz～90KHz，分四檔

可輸出方波（0～20V）、三角波（0～15V）、正弦波（0～10V）

4、手動單脈衝電路2組（帶消抖）：每組可同時輸出正負兩個脈衝，脈衝幅值為TTL電平。

5、固定頻率脈衝源10路，輸出為TTL電平：1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、500KHz、1MHz、5MHz、10MHz；

6、數字LED顯示：

（1）LED0～LED3由4位七段共陰LED數碼管及二～十進製譯碼器組成

（2）LED4～LED5兩位七段段碼a.b.c.d.e.f.g.h經電阻到插孔。

7、十二位邏輯電平輸入開關：可輸入低電平‘0’、高電平‘1’（為正邏輯）。

8、十二位邏輯電平指示燈：指示燈亮表示高電平‘1’，指示燈滅表示低電平‘0’。

9、BCD碼撥碼盤1組、可產生四組BCD碼數字信號

10、四位數字頻率計：測量範圍0～1MHz，用作測量方波、三角波、正弦波；

11、喇叭及驅動電路。是時鍾報時、報警、音樂用的發聲裝置。

12、電位器組：1K、10K、100K、1M各1隻；

13、開放式實驗區（元件庫）：提供10隻鎖緊插座（3隻14芯、6隻16芯），另1隻40芯鎖緊插座。提供電阻、電容、二極管、三極管、三端穩壓塊等元件。

14、實驗模塊電路：

15、全部信號的輸入輸出插孔均采用鍍金孔，不氧化、不變色，接觸良好。

16、鋁合金實驗箱體，防火板材，堅固耐用，樣式美觀、大方。

外形尺寸:520mm×420mm×100mm

三、數字模擬電路實驗箱實驗項目

（一）模電實驗

（二）數電實驗

可選做如下實驗
