現代計算機組成原理與係統實驗箱（16位）

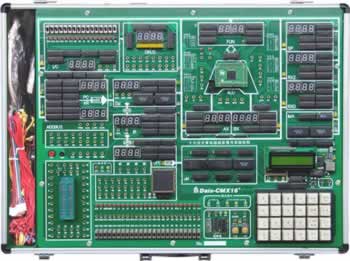

TRY-CMX16+現代計算機組成原理與係統實驗箱（16位）

一、現代計算機原理與係統實驗箱係統簡介：

TRY-CMX16+現代計算機組成原理與係統結構是以廣受讚譽的經典產品 TRY-CPT16十六位機（FPGA）擴展實驗板為基礎研製的第三代麵向教學實踐領域的計算機應用類實驗係統。該計算機實驗係統字長16位，以係統結構與原理組成為基礎，綜合接口應用，涉及CPLD/FPGA器件設計，知識麵寬、適用範圍廣泛。

二、現代計算機原理與係統實驗箱體係結構

係統可按通用計算機的標準設計原理計算機，把模型機的構造特性與8086/8051相兼容。係統對於“定長指令”僅從指令格式分類的角度舉例驗正，動態的體係結構徹底擺脫了非標準實驗環境下特定和虛構的不規範語言給原理計算機語言教學實踐活動所帶來的困擾。

三、現代計算機原理與係統實驗箱指令構造

TRY-CMX16+的指令格式采用“變長指令字”結構，不同指令操作碼不完全相同，操作碼的位數不固定，結構靈活，減少指令碼冗餘，提高執行效率，能充分利用指令碼所有位，最多可以設計256條指令。在達愛思通用匯編器的支撐下，既可設計屬於您自己的個性化指令係統，亦可設計成與16/8位微處理器兼容的標準指令係統，為模型計算機的通用化設計構建了一個可操作平台。

微控製器

TRY-CMX16+運用“PLA”理念，用存儲器邏輯與組合邏輯相結合的方法構造微控製器，根據程序需要自動變更當前控製邏輯，對於使用頻率高的簡單指令以及很有用又不複雜的指令選擇組合邏輯，遇複雜的、不規整需擴充的指令選擇存儲器邏輯，從而實現動態計算機體係結構。

後續微址

微程序控製器中隱含後續微地址（BAF），采用斷定法，由轉移控製段BCF（2位）規定後續微地址形成方式，支持順序執行（uPC+1），進位位轉移，零標誌轉移，無條件轉移，在取指周期以操作碼形成後續微地址。

四、現代計算機原理與係統實驗箱時序層次

TRY-CMX16+擁有一個周期、節拍、脈衝組成的三級時序係統。以取指周期為始設了四個狀態觸發器，在組合邏輯控製中，該觸發器為1，控製器進入那個機器周期的微操作。係統按序定拍，隨機器周期動態變更節拍發生器，在非取指周期產生T1→T3→T4三拍製節拍發生器，在取指周期產生T1→T2→T3→T4四拍製發生器。

卓越的軟硬件環境

實時部件顯示：各部件單元都以計算機結構模型布局，清晰明了，各部件均有七段數碼管顯示其十六進製內容。兩個數據流方向指示燈以直觀反映當前數據的來源與目標去向。即使不借助PC機也可實時觀察數據流狀態，判斷其正確性，提供一目了然的實驗環境。

開放式設計：係統支持三種實驗電路構造方式，即實驗單元電路的硬布線連接方式、單元電路的控位連接方式和實驗電路“軟連線”方式。對於實驗單元電路的硬布線連接方式，可采用雙頭實驗導線從零開始在擴展區域逐一搭起一個實驗電路；對於各單元電路的控位連接，隻需使用雙頭實驗導線在單元電路控位與控製信號之間對應連接，就可構造出實驗所需的部件控製電路；亦可使用可編程邏輯器件在線設計下載實驗電路，實現實驗電路的“軟接線”。

邏輯分析：對於教師而言，不難體會要講清時序關係是不容易的，而學生理解並利用時序關係則難上加難。而由於現代集成技術的迅猛發展，在實際工作中需要更多的利用邏輯分析工具進行時序分析。達愛思計算機組成原理教學實驗係統具備邏輯分析功能，老師可通過電化教學設備向學生現場展示指令與時序的關係，讓學生在實驗時直觀地觀測到指令與時序的關係，有效的提高教學效果。

靈活的多操作方式

TRY-CMX16+以高性能MCU為核心組成係統的操作與控製平台，自帶鍵盤、LCD顯示，配備強大的集成開發環境，擁有前後台雙環境支持，跟蹤運行軌跡、受理中斷請求、變更控製模式、捕捉現場信息。

主流處理器的多總線結構

係統采用多總線結構，分別是數據總線、指令總線、微總線。這種三者分離並行的總線結構，遇取指周期可以並行完成操作數的存取，在當前指令結束後的首個微周期可直接進入下一條指令的取指操作，通過微總線形成電路解釋與執行的後續微址，因此指令總線與微總線的主要仼務是預取指與後續微址的預處理。

FPGA開發支持，提供所有VHDL例程

係統可選配Xilinx的XCV200擴展板，具有20萬門大規模FPGA用於CPU模型的設計，16位64K的RAM用於存放用戶程序及數據。學生將設計好的CPU模型下載到FPGA，並將需要運行的程序下載到RAM，根據先易後難的實踐思路逐步完成16位機、32位機的設計。

五、現代計算機組成原理與係統實驗箱實驗項目
