開發型單片機實驗係統

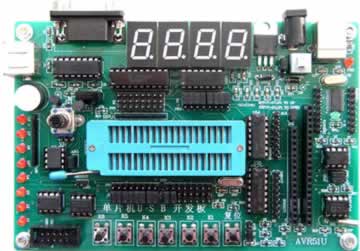

TRY-MCU51開發型單片機實驗係統

TRY-MCU51開發型單片機實驗係統集成了AVR、51單片機多種功能於一體，是名符其實的多功能開發板，配合Keil軟件使用，集成常用的單片機外圍硬件電路，集仿真器、試驗板，在線下載功能於一身，在線下載支持的CPU為Atmel公司的AT89S51/52、宏晶公司的STC係列單片機以及SST係列單片機等開發板上提供的資源有：

8位獨立的發光二極管，可做跑馬燈等實驗

6位7段數碼管

I2C總線實驗單元（24C02）

實時時鍾實驗(PCF8563)

EEPROM總線實驗單元（93C46）

4個2*2的矩陣開關

PS/2鍵盤鼠接口

atmel89s52單片機,可以換成SST,STC等帶串口下載的單片機,這樣更方便下載

ISP下載接口(適用S51,S52,S53,免費提供上位下載軟件,用ALTERA的MV,BBII下載線均可)

電源接口,LM7805穩壓模塊

LCD12864,LCD1602液晶接口

單片機複位電路

串口DB9接口

MAX232電平轉換芯片

串並轉換LS164

並串轉換LS165

譯碼器LS138

蜂鳴器

繼電器

8位撥碼開關

紅外線接收器

數字溫度計接口

單片機座上51和AVR的兼容,方便用戶做不同的開發係統

1)本開發板提供了二種供電方式，一種是由POWER電源插座要求提供大於5V的電壓，該電源輸入經LM7805穩壓後提供給係統，第二種是直接提供5V電源，此時要求將JP1(開關左麵)短路塊連接到上麵,否則連接到下麵。警告：當提供的電壓大於5V時必須連接JP1到下麵。

2)當進行鍵盤顯示實驗時，請先關閉電源，插上PS/2鍵盤後，再上電

3)當進行串口實驗時，請先關閉開發板電源，關閉串口（如果有軟件已經打開串口），插上串口，再打開開發板電源,在口串口收發過程中，嚴禁插拔.

4)在通電過程中,請不要碰到穩壓模塊LM7805上,以免燙傷!!
