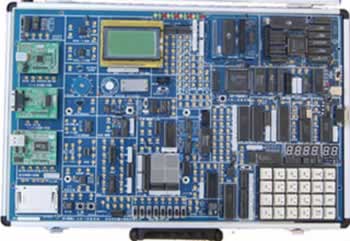

超強型三合一單片機微機開發實驗箱

TRY-598K、598K+超強型三合一單片機微機開發實驗箱

超強型三合一單片機微機開發實驗箱簡介：

TRY-598K、598K+超強型三合一單片機微機開發實驗箱是《MCS-51/196單片機原理與接口》、《單片機控製技術》、《十六位微機原理與接口》、《自動化控製》等課程教學的最佳配套實驗設備。TRY-598K+在TRY-598K的基礎上增加了新型實用接口電路（如紅外線收發、多種總線開發、網絡通信等），可選配邏輯分析儀，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。也是科研、開發工作者的得力助手。

一、超強型三合一單片機微機開發實驗箱組成：

•硬件：

（1）仿真器與單片機微機係統擴展：51/96單片機仿真器，89S52CPU卡，80C196CPU卡，8088CPU，64K程序存儲器，64K數據存儲器，開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。

（2）輸入/輸出：128*64LCD圖文電路（或字符式1602LCD），16*16LED點陣電路，開關邏輯電平輸入/輸出，8MHZ時鍾與分頻，單脈衝發生器，ISP在線下載接口，PWM電路。

（3）常用接口芯片：8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、8237、8259、RS232/485、看門狗MAX813L等；

（4）控製對象：小型直流電機、步進電機、溫度、壓力、繼電器、電子音響喇叭、IC卡讀寫等；

*（5）新型實用接口電路：數字溫度18B20、串行DA（TL5615）、串行AD（TL549）、I2C日曆鍾（PCF8563）、紅外線遙控收發、USB2.0總線接口isp1581、CAN總線控製器SJA1000、CAN總線收發器TJA1050T、網絡芯片RTL8019AS等。

（6）可選配邏輯分析儀；

軟件：

係統配置Win98/2000/xp等操作平台的單片機、微機仿真調試軟件，支持匯編、C51、C語言編譯、調試；單片機在線下載軟件等。

電源：

係統內置高性能直流穩壓電源。`

機箱：

係統配置輕便鋁合金箱子作為實驗箱機箱。

二、超強型三合一單片機微機開發實驗箱主要特點:

（1）係統自動識別CPU：598K+是集51、96、8088三大係列CPU於一體的三合一實驗係統，內置51/96單片機仿真器和8088實驗係統。該係統以8088實驗係統作為基板，自成一體，可單獨作為8086微機原理和接口實驗使用，也可分別疊插51或96CPU卡，構成51/96單片機實驗開發係統，結構緊湊，資源充分共享，無總線開關切換，自動識別CPU的類型。

（2）高性能仿真器：實驗箱內置的TRY-208型51/96通用單片機仿真器，64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行，軟件提供單步、斷點、暫停、全速運行等調試功能。

（3）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤,開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。

（4）二次開發：主機板留有係統總線接口，通過單片機仿真器調試用戶係統。

（5）在線下載：不需編程器，可直接燒錄AT89S5X單片機。

（6）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和運

行的操作；二是脫機運行，係統配有管理監控，在無仿真器狀態下，係統自動切換到脫機管理狀態，用戶可輕鬆調用EPROM中的實驗程序完成實驗。

三、超強型三合一單片機微機開發實驗箱實驗項目:

51實驗部份

軟件實驗

硬件實驗

96實驗部份

軟件實驗

硬件實驗

88實驗部份

軟件實驗：

硬件實驗：

說明：“*”隻支持TRY-598K+機型，其餘相同。
