單片機微機EDA綜合實驗開發平台

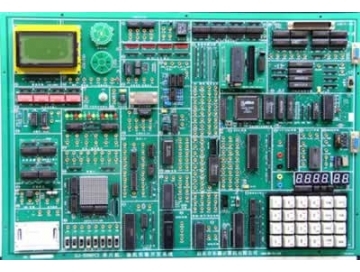

TRY-598PCI單片機微機EDA綜合實驗開發平台

一、單片機微機EDA綜合實驗開發平台係統簡介

TRY-598PCI單片機微機EDA綜合實驗開發平台是《MCS-51/96單片機原理與接口》、《十六位微機原理與接口》、《32位微機原理與接口》、《單片機控製技術》、《自動化控製》、《EDA》等課程教學的最佳配套實驗設備。在TRY-598KC基礎上增加32位PCI接口，以小係統、多功能、易擴展為設計思想，主板以《TRY-51/96/88係列單片機·微機實驗指導書》實驗為主，增加地址總線、數據總線、控製總線引出和擴展單元（區），這樣學校可以從需要出發，選配各種擴展模塊，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。

二、單片機微機EDA綜合實驗開發平台係統組成：

單片機實驗開發係統

·硬件：

（1）8/16位係統組成：51/96CPU卡（仿真器外接），8088CPU，係統控製芯片（1032），64K程序存儲器（w27c512），64K數據存儲器（61256x2），開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。

（2）32位接口單元：32位開關邏輯電平輸入/輸出顯示電路，32位I/O接口電路，32存儲器電路，32位PCI接口驅動電路，32位PCI接口卡（由PCI9054、93C56組成）。

（3）輸入/輸出：128*64LCD圖文電路（或字符式1602LCD），單脈衝發生器，8MH時鍾分頻，8位開關邏輯電平輸入/輸出電路，排針∕鎖緊孔轉接口、16*16LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，ISP在線下載接口，打印口，用戶串行接口。

（4）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8259、8237、8253、8250、8251、8255、等；

（5）控製對象：喇叭、溫度18B20、IC卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等；

（6）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司各種擴展模塊。

·軟件：

係統配置2000/xp等操作平台的單片機·微機仿真調試軟件，支持匯編、C51語言編譯、調試；單片機在線下載軟件等。

·電源：

係統內置高性能直流穩壓電源。

·機箱：

係統配置輕便鋁合金箱子作為實驗儀機箱。

三、單片機微機EDA綜合實驗開發平台主要特點

（1）係統自動識別CPU：598PCI是集51、96、8088、PCI於一體的四合一實驗係統。該係統以8088實驗係統作為基板，自成一體，可單獨作為8086微機原理和接口實驗使用，也可分別疊插51卡、96卡、32位PCI卡，構成8/16/32位實驗開發係統，結構緊湊，資源充分共享，自動識別CPU的類型。

（2）仿真器外置：實驗儀外置TRY-208型51/96通用單片機仿真器（這樣仿真器可單獨使用），64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行，軟件提供單步、斷點、暫停、全速運行等調試功能。也可選用Keil51_CPU卡仿真51單片機實驗係統。

（3）支持EDA開發：通過選配EDA擴展卡，實現EDA和單片機兩合一，可分別控製實驗電路。

（4）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤,開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。

（5）二次開發：係統將地址總線、數據總線、控製總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶係統。

（6）在線下載：在線編程自動識別,無需開關切換，不需編程器，可直接燒錄AT89S5X單片機。

（7）二種工作方式：一是聯PC機運行（32位隻能聯PC機運行），在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，係統配有管理監控，在無仿真器狀態下，係統自動切換到脫機管理狀態，用戶可輕鬆調用EPROM中的實驗程序完成實驗。

四、單片機微機EDA綜合實驗開發平台實驗項目

（一）51單片機實驗

軟件實驗

硬件實驗

擴展卡實驗（選配）☆

（1）POD1擴展卡主持以下實驗：

·看門狗實驗

·紅外線遙控收發實驗

·165並轉串

·164串轉並

·查詢式鍵盤

（2）POD2擴展卡主持以下實驗：

·LM331V/F、F/V實驗

·138譯碼

（3）POD3擴展卡主持以下實驗：

·串行EEPROM93C46讀寫實驗

·I2CAT24C02讀寫實驗

·TLC549串行A/D轉換實驗
